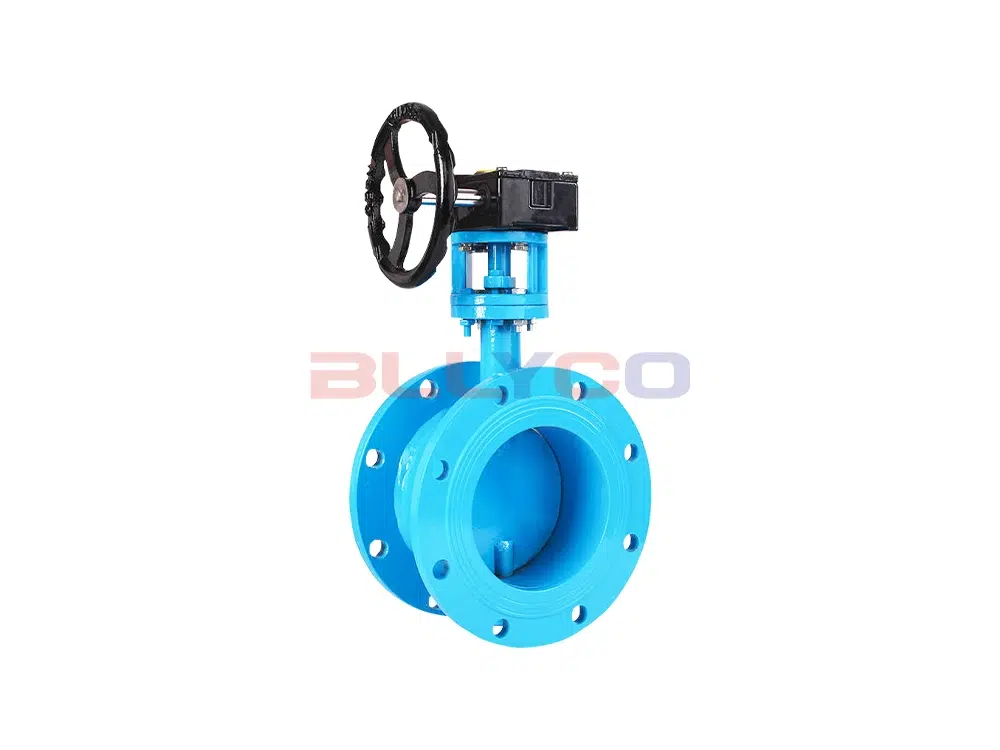

D341W-1C flanş havalandırma kelebek vanası esas olarak havalandırma ve toz giderme sisteminde, tozlu gaz, gaz boru hattı, havalandırma ve arıtma cihazı, baca gazı boru hattı ve benzeri için açma ve kapama ve kullanım akışını düzenleme olarak kullanılır. Vana, iyi aşınma direnci, istikrarlı ve güvenilir çalışma, rahat çalışma, hassas hareket, küçük sızıntı oranı, uzun servis ömrü, kolay kurulum ve bakım özelliklerine sahip yüksek kaliteli aşınmaya dayanıklı malzemelerle kaynaklanmıştır. Enerji santrali, metalurji, madencilik, çimento, çevre koruma, ısıtma ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Parametresi
Ürün Modeli | D341W-1C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤0,1Mpa |
Uygulanabilir ortam | Hava, duman, toz vb. |
Uygulanabilir sıcaklık | ≤300°C |

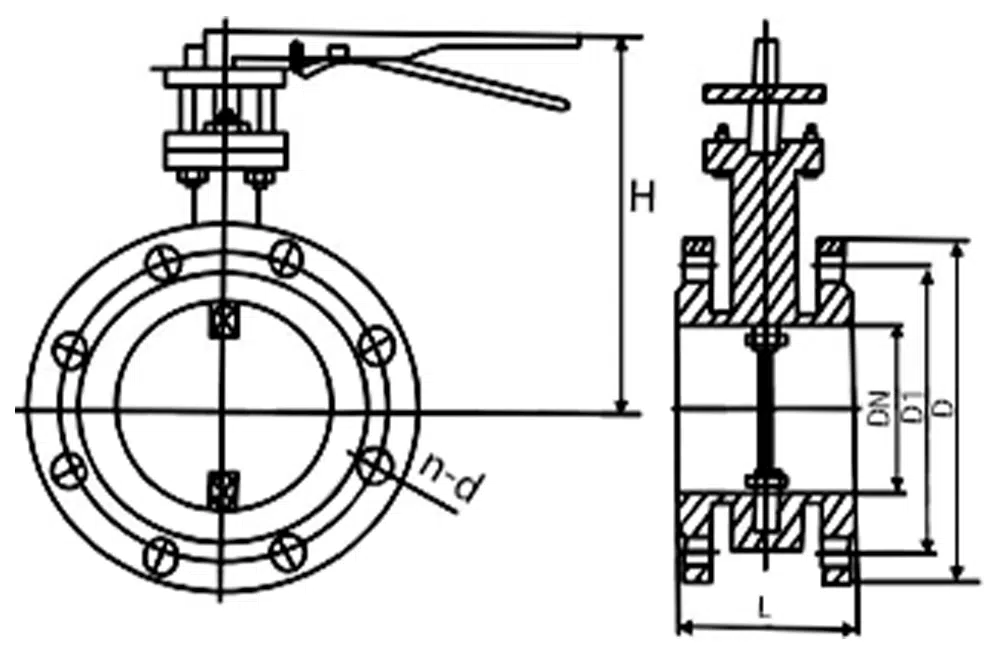

Ürün Boyut Referansı
DN | L | D | D1 | H | N-d |
50 | 100 | 140 | 110 | 150 | 4-14 |
65 | 100 | 160 | 130 | 160 | 4-14 |
80 | 100 | 185 | 150 | 170 | 4-14 |
100 | 100 | 200 | 170 | 240 | 4-18 |
125 | 140 | 230 | 200 | 270 | 8-18 |
150 | 140 | 255 | 225 | 275 | 8-18 |
200 | 140 | 310 | 280 | 310 | 8-18 |
250 | 140 | 365 | 335 | 335 | 12-18 |
300 | 170 | 435 | 395 | 360 | 12-22 |
350 | 170 | 475 | 445 | 380 | 12-22 |
400 | 190 | 535 | 495 | 465 | 16-22 |
450 | 190 | 585 | 550 | 495 | 16-22 |
500 | 210 | 635 | 600 | 525 | 16-22 |
600 | 210 | 750 | 705 | 570 | 20-26 |
700 | 210 | 855 | 810 | 635 | 24-30 |
800 | 210 | 970 | 920 | 685 | 24-30 |
900 | 250 | 1070 | 1020 | 770 | 24-30 |
1000 | 250 | 1170 | 1120 | 835 | 28-30 |
1100 | 250 | 1280 | 1220 | 875 | 28-30 |
1200 | 250 | 1373 | 1320 | 930 | 32-30 |
1300 | 300 | 1475 | 1420 | 975 | 36-30 |
1400 | 300 | 1575 | 1520 | 1025 | 36-30 |
1500 | 300 | 1680 | 1620 | 1075 | 36-30 |
