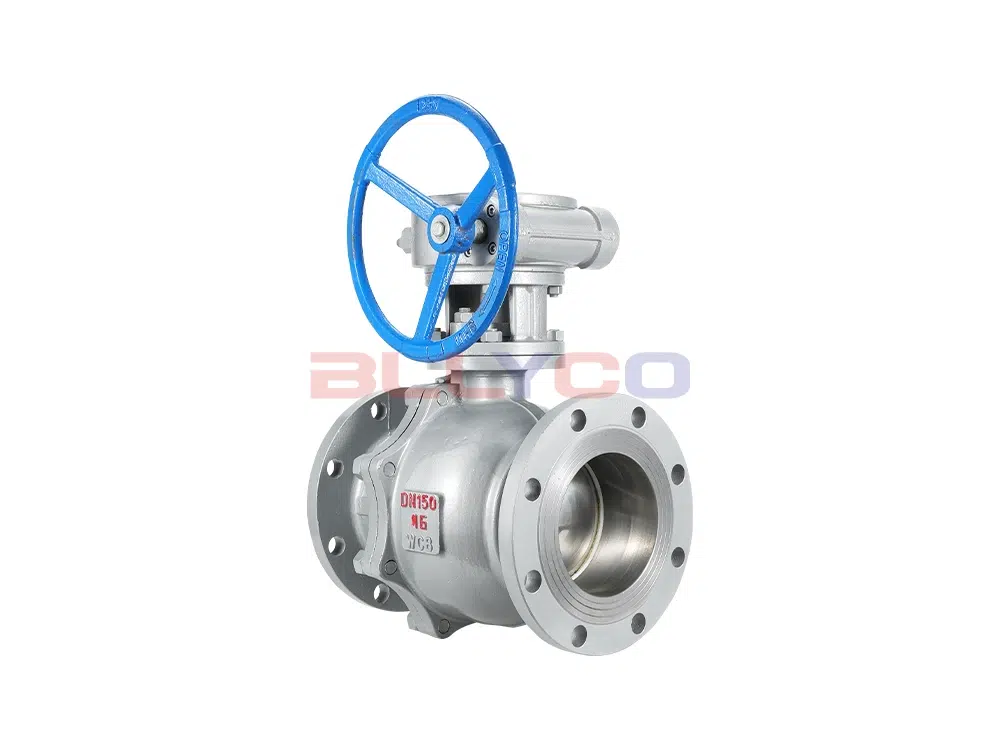

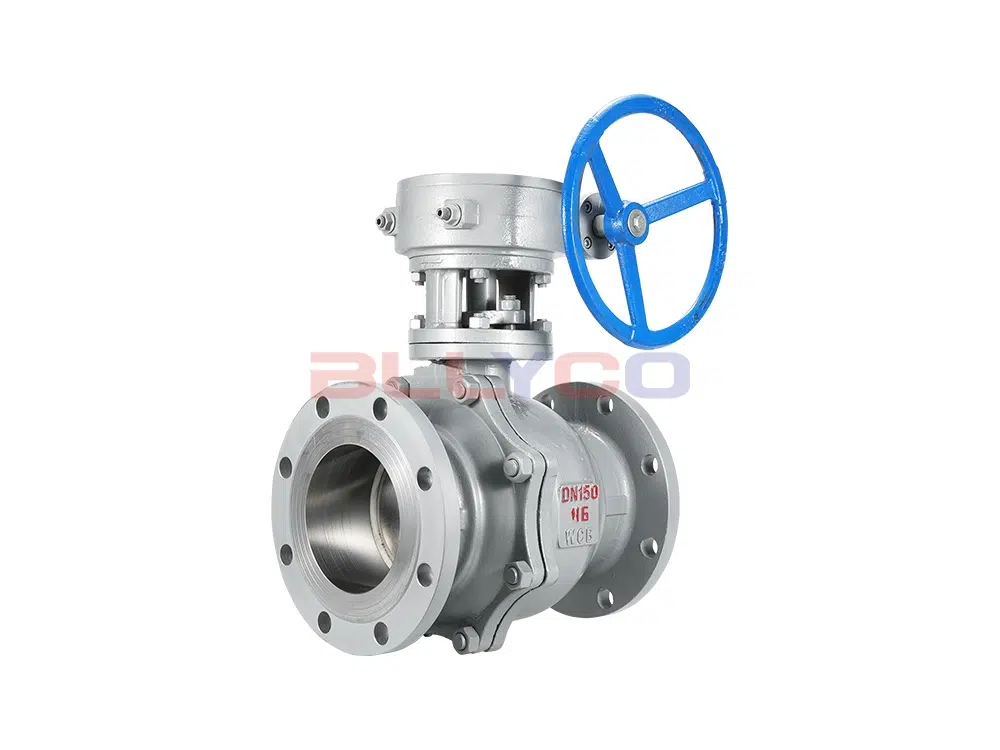

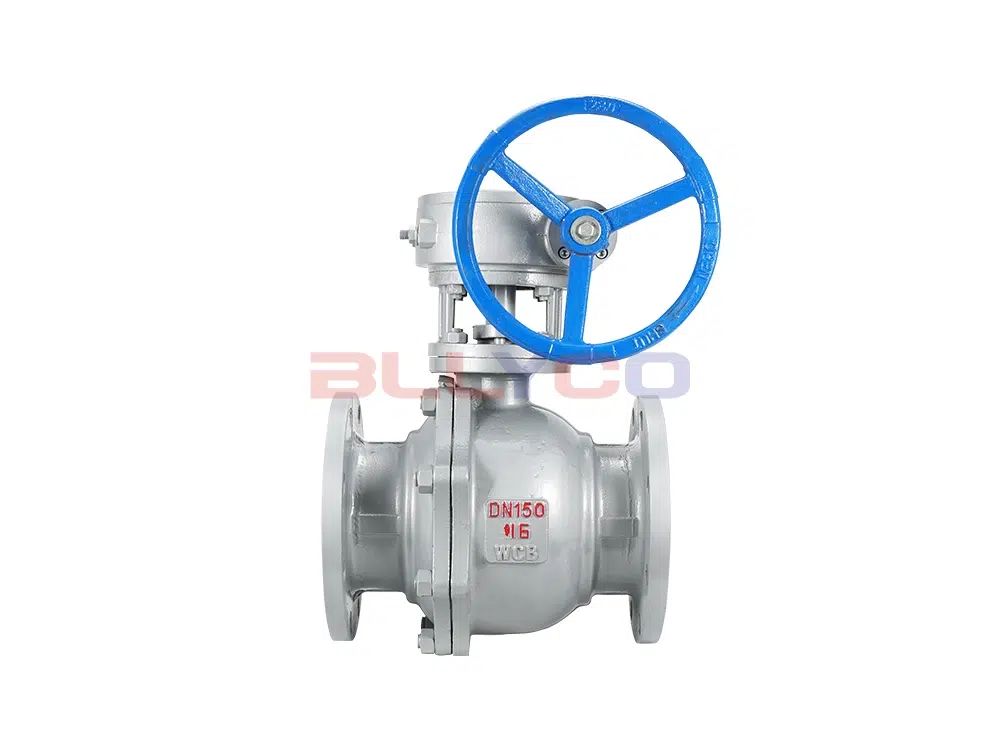

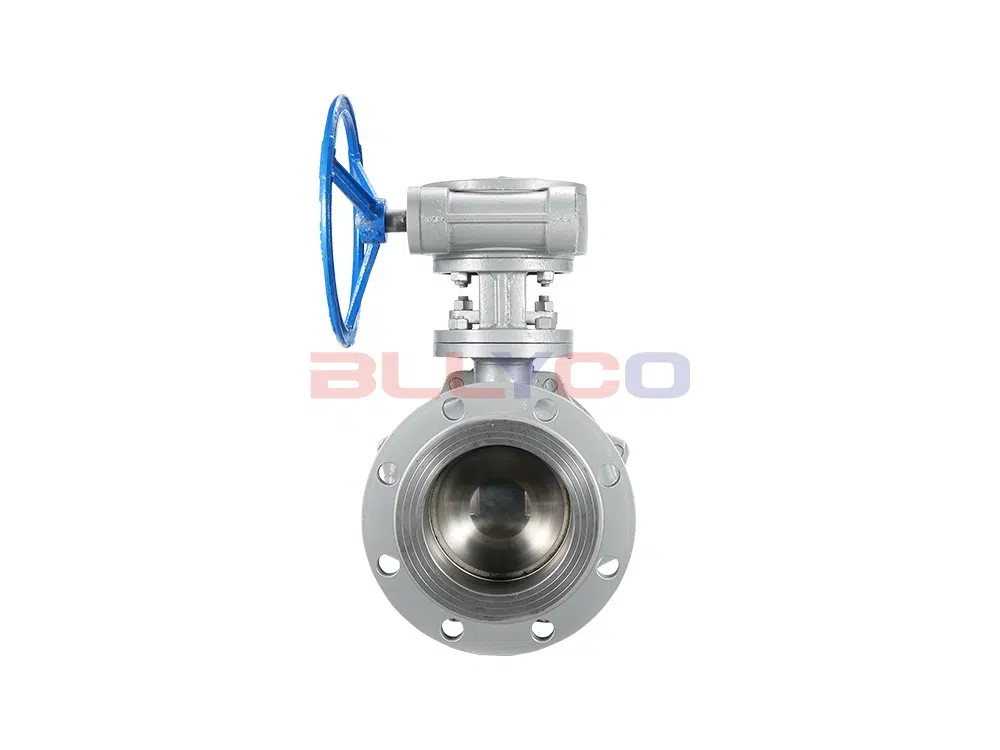

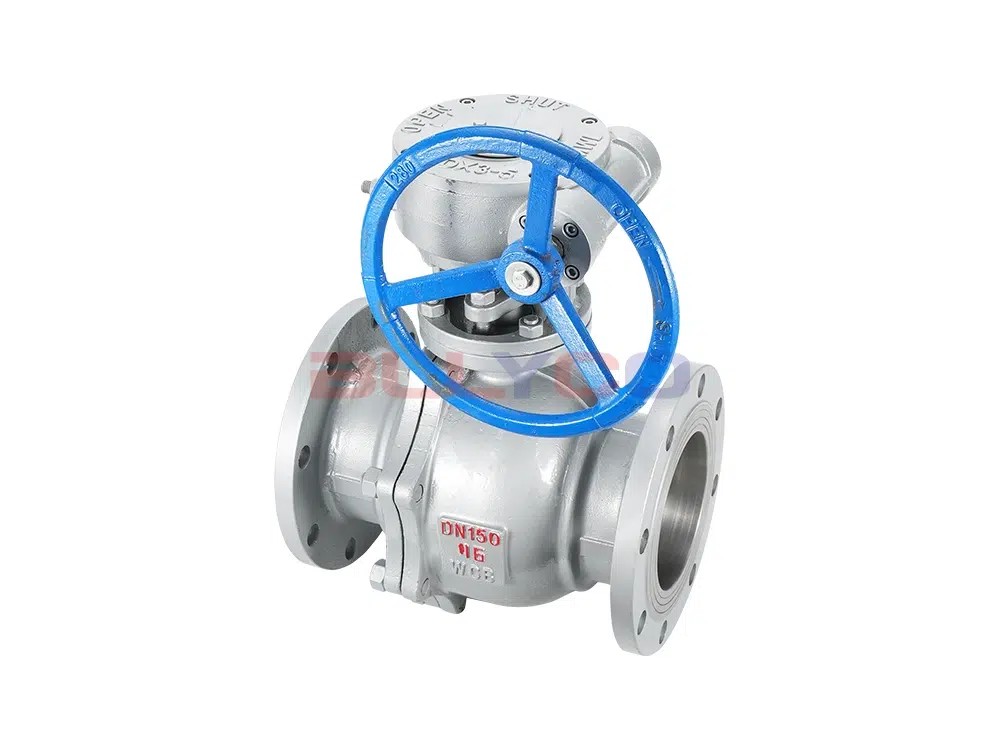

Q341F-16C çelik döküm sonsuz dişli flanşlı küresel vana, bir tür manuel tahrik sistemi cihazıdır, üst kısım, küresel vananın açılma açısını doğru bir şekilde gösterebilen açılma derecesi gösterge diski ile donatılmıştır. Esas olarak boru hattındaki ortamı kesme rolünü oynamak için kullanılır ve ortam akışını manuel olarak ayarlama işlevine sahiptir.
Ürün Özellikleri
- Dereceli göstergeli sonsuz dişli.
- Kısma ve akış kontrolü için.
- Valf yuvası, iyi sızdırmazlık performansına sahip PTFE'den yapılmıştır.
- Sadece 90 derecelik bir döndürme işlemi ve küçük bir döndürme torku ile sıkıca kapatılabilir.
- Limit bloğu, yanlış çalışmayı önlemek için anahtar konumunu kilitlemek için kilitleme delikleri ile donatılmıştır ve üzerinde net bir anahtarlama hacmi göstergesi vardır.
Ürün Parametresi
Ürün Modeli | Q341F-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ |
Uygulanabilir sıcaklık | ≤150°C |

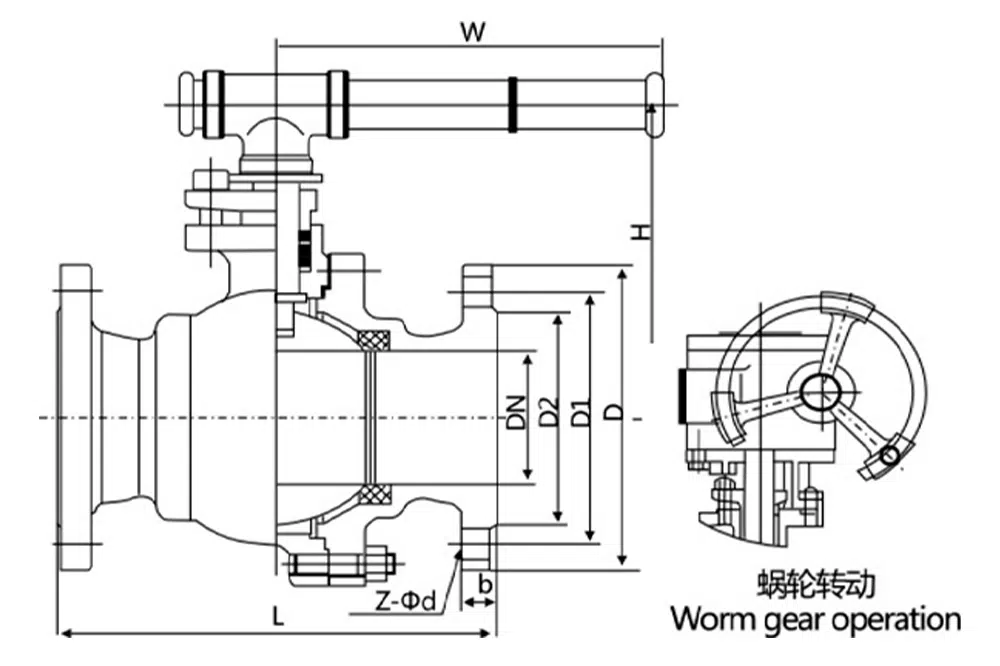

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b-f | z-d | H | W |
DN15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 65 | 115 |
DN20 | 140 | 105 | 75 | 55 | 14-2 | 4-14 | 75 | 130 |
DN25 | 150 | 115 | 85 | 65 | 14-2 | 4-14 | 85 | 150 |
DN32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 95 | 190 |
DN40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 105 | 230 |
DN50 | 200 | 160 | 125 | 100 | 16-3 | 4-18 | 115 | 240 |
DN65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 145 | 280 |
DN80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 160 | 310 |
DN100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 185 | 330 |
DN125 | 320 | 245 | 210 | 185 | 22-3 | 8-18 | 215 | 600 |
DN150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 245 | 800 |
DN200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 300 | 1000 |
DN250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 380 | 1200 |
