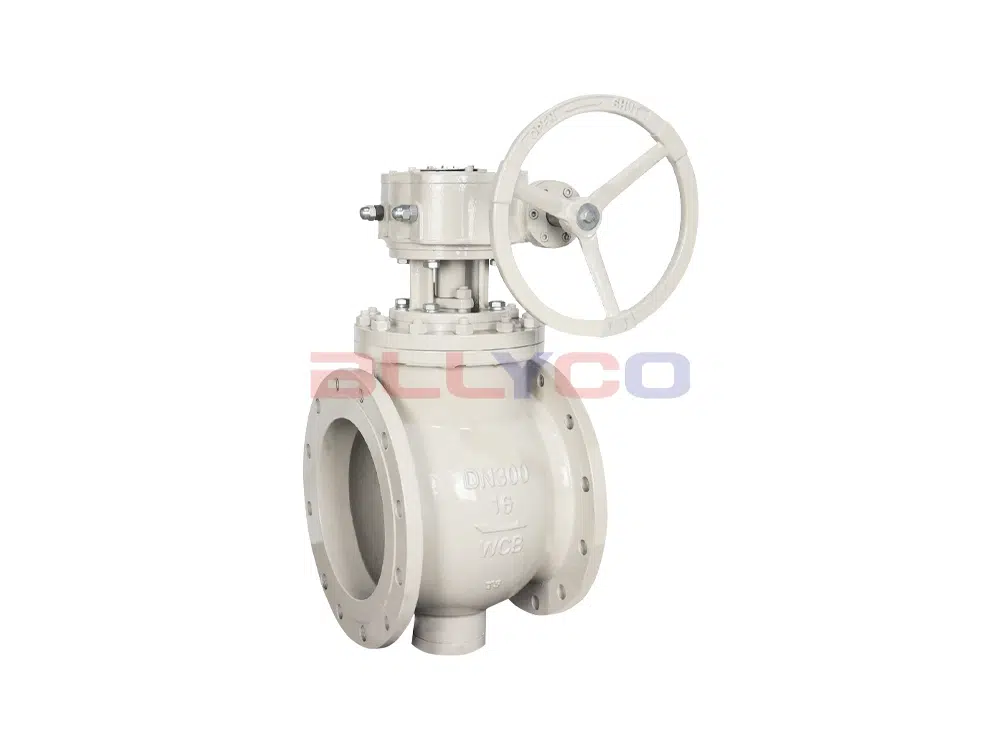

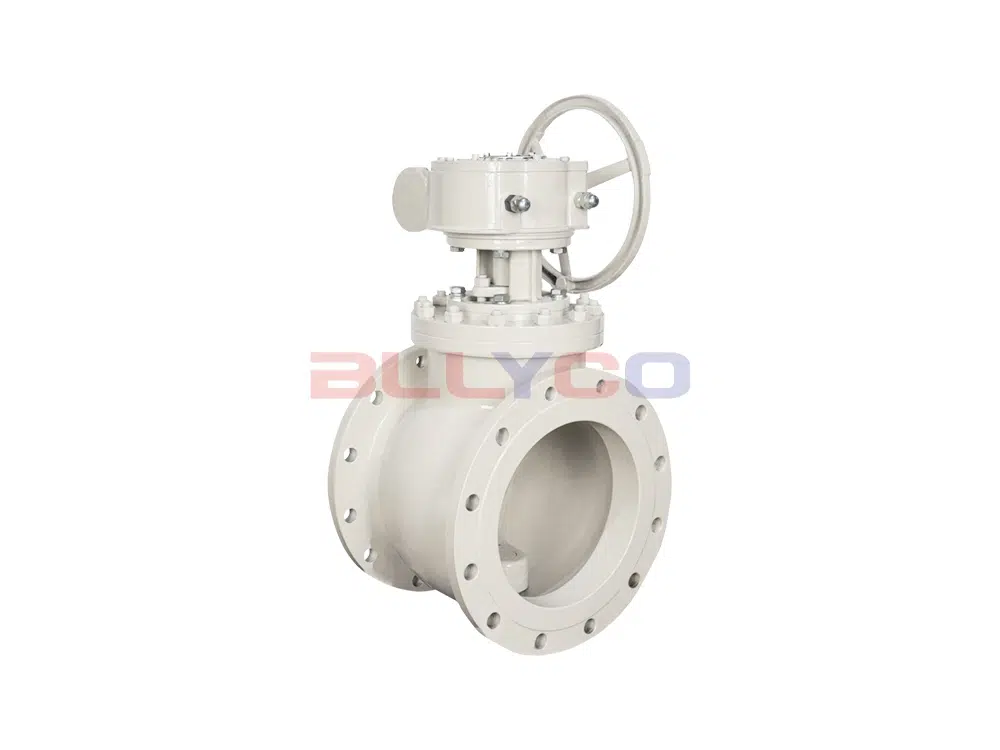

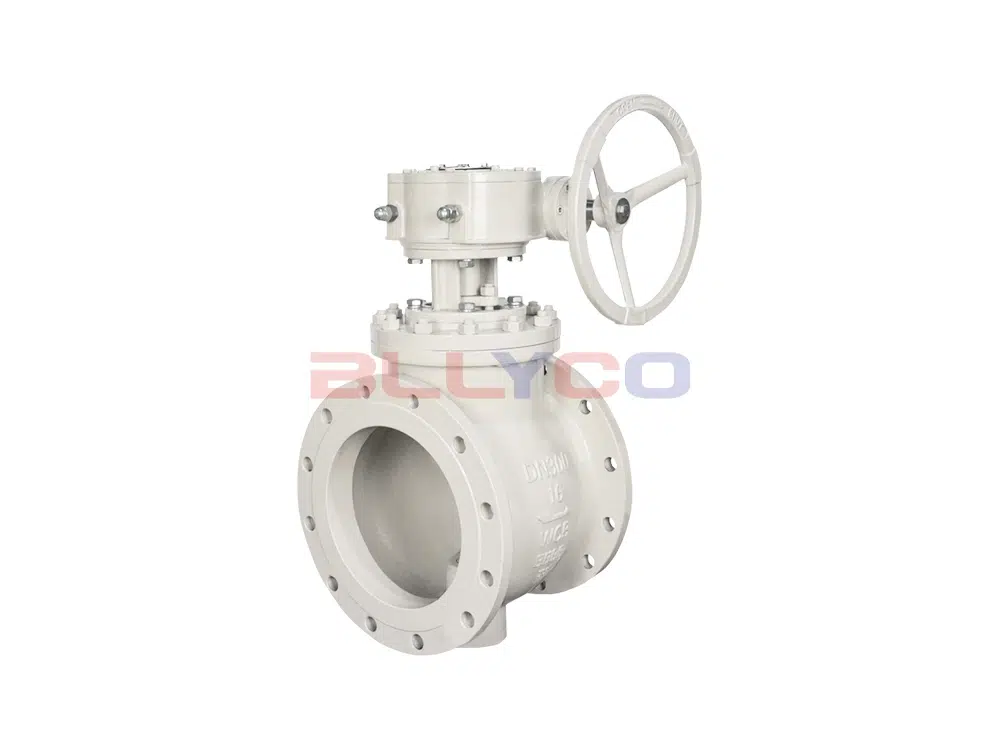

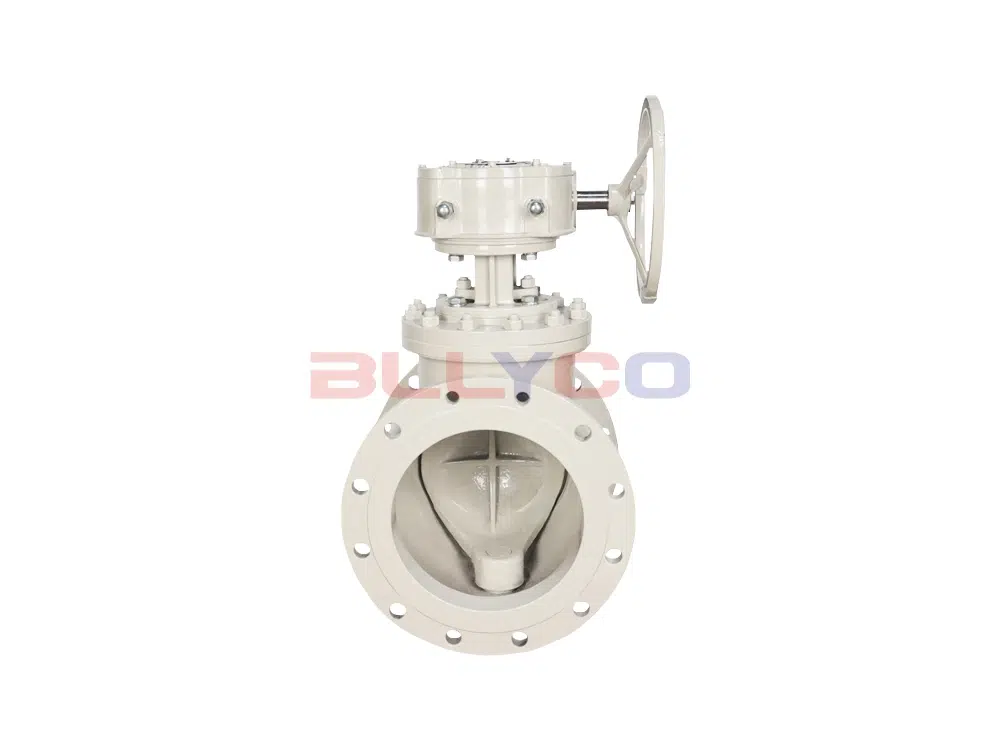

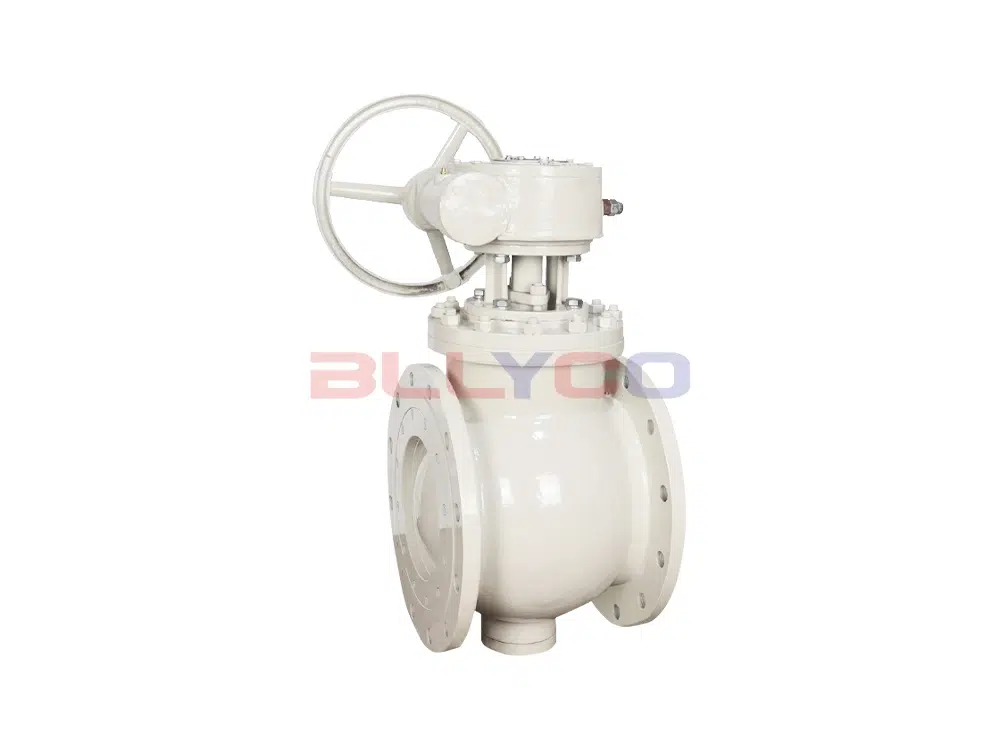

PQ340H铸钢偏心半球阀通过转动蜗轮机构，带动偏心半球转动，从而实现阀门的启闭，该阀流阻小，密封可靠，性能稳定，被广泛应用于各种流体控制系统。偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，达到良好的密封目的。阀门的球体和阀座脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业、铝业、纤维、微小固体颗粒、纸浆、煤灰、石油气等介质。
Ürün Özellikleri
- Akış alanı büyük ve akış direnci küçüktür. Bunun nedeni, makaranın açıldıktan sonra gizli bilye haznesinde bulunması ve sıvının doğrudan akmasıdır.
- Küçük çalışma torku, hafif işlemin tamamlanmasını açmak ve kapatmak için 90 derece döndürün.
- 密封严紧，双偏心金属硬密封。结构不影响启闭，这是半球阀最显著的优点。
- Uzun servis ömrü, aşınmaya dayanıklı sızdırmazlık yardımcısı ve dengeleme miktarı, valf yuvası ayarlanabilir veya değiştirilebilir.
Ürün Parametresi
Ürün Modeli | PQ340H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ |
Uygulanabilir sıcaklık | ≤325°C |

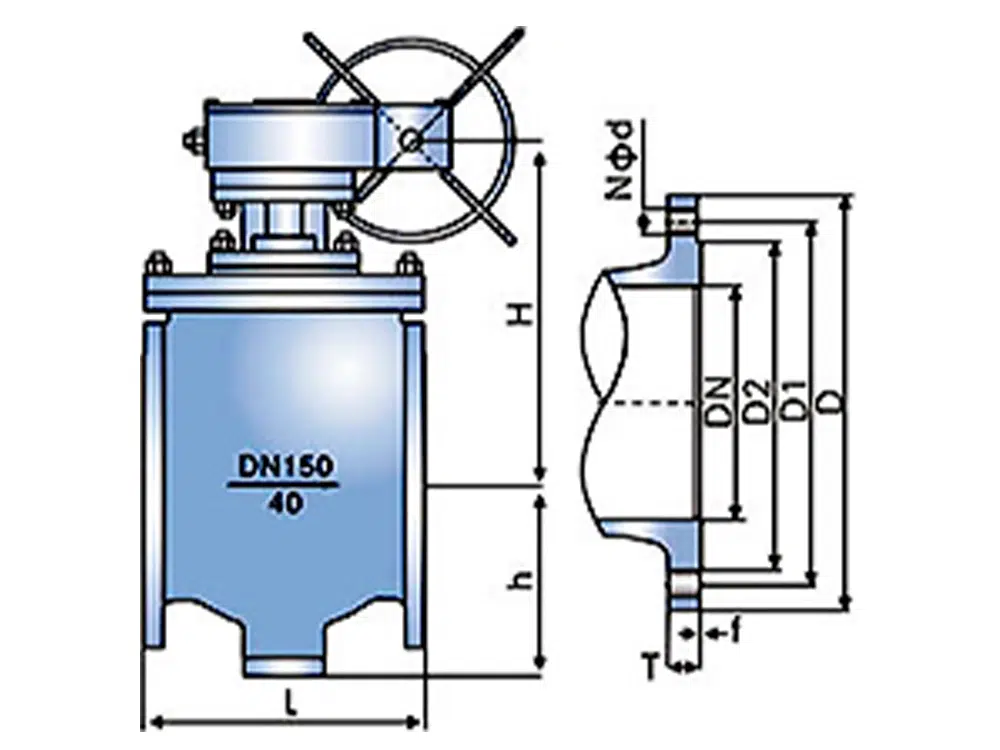

Ürün Boyut Referansı
DN | L | H | D | D1 | D2 | T-f | N-Фd |
50 | 178 | 155 | 165 | 125 | 102 | 18-3 | 4-18 |
65 | 190 | 165 | 185 | 145 | 122 | 18-3 | 8-18 |
80 | 203 | 190 | 200 | 160 | 138 | 20-3 | 8-18 |
100 | 229 | 200 | 220 | 180 | 158 | 20-3 | 8-18 |
125 | 254 | 265 | 250 | 210 | 188 | 22-3 | 8-18 |
150 | 267 | 280 | 285 | 240 | 212 | 24-3 | 8-22 |
200 | 292 | 325 | 340 | 295 | 268 | 26-3 | 12-22 |
250 | 330 | 385 | 405 | 355 | 320 | 26-4 | 12-26 |
300 | 356 | 430 | 460 | 410 | 378 | 28-4 | 12-26 |
350 | 430 | 480 | 520 | 470 | 438 | 30-4 | 16-26 |
400 | 530 | 520 | 580 | 525 | 490 | 32-4 | 16-30 |
450 | 580 | 560 | 640 | 585 | 550 | 40-4 | 20-30 |
500 | 630 | 655 | 715 | 650 | 610 | 44-4 | 20-33 |
600 | 800 | 710 | 840 | 770 | 725 | 54-5 | 20-36 |
700 | 900 | 780 | 910 | 840 | 795 | 40-5 | 24-36 |
800 | 1000 | 840 | 1025 | 950 | 900 | 42-5 | 24-39 |
900 | 1100 | 1000 | 1125 | 1050 | 1000 | 44-5 | 28-39 |
1000 | 1200 | 1100 | 1255 | 1170 | 1115 | 46-5 | 28-42 |
1200 | 1300 | 1250 | 1485 | 1390 | 1350 | 52-5 | 32-48 |
1400 | 1500 | 1380 | 1685 | 1590 | 1530 | 58-5 | 36-48 |
1600 | 1800 | 1500 | 1930 | 1820 | 1750 | 64-5 | 40-56 |
1800 | 2100 | 1680 | 2130 | 2020 | 1950 | 68-5 | 44-56 |
