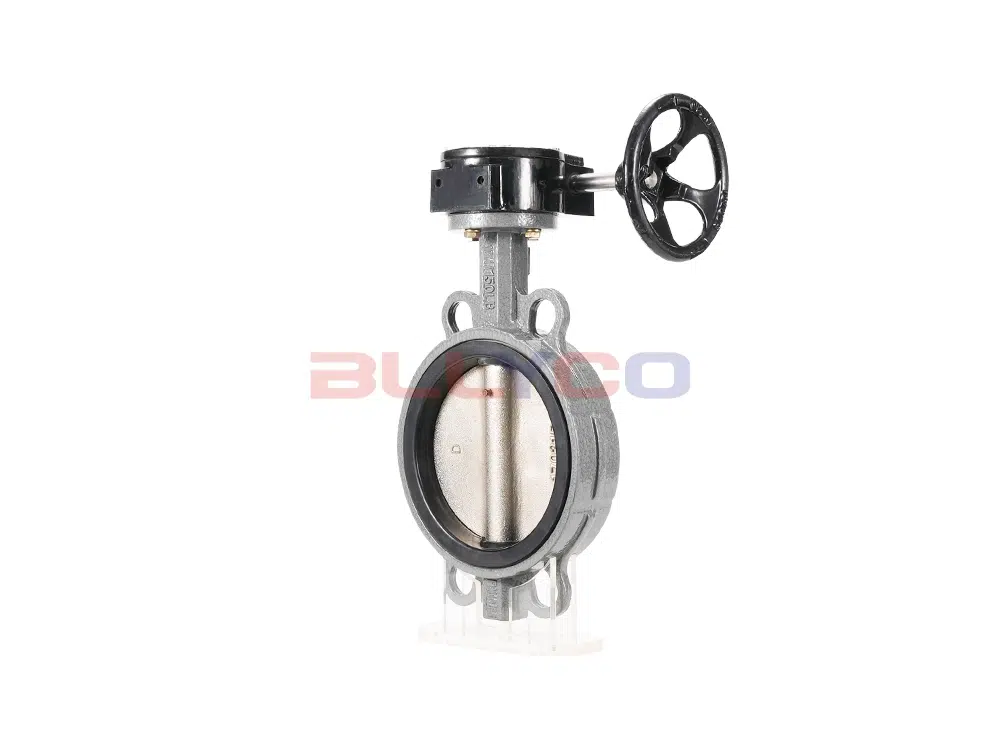

D371X-16C manuel kelebek vana, esas olarak sistem su temini ve drenajı için kullanılan bir tür turbo alın kelepçeli kelebek vanadır. Yapısı kompakttır, 90 ° döndürme anahtarı, kolay kullanım, güvenilir sızdırmazlık, uzun hizmet ömrü, su tesislerinin, enerji santrallerinin, çelik fabrikalarının, kağıt yapımının, kimya endüstrisinin, catering ve diğer sistemlerin su temini ve drenajında yaygın olarak kullanılır, esas olarak düzenleme ve kapatma işlevleri için kullanılır.
Ürün Özellikleri
- Kompakt yapı: Sıkıştırma tasarımının kullanılması, tüm vana yapısının kompakt olmasını sağlar, az yer kaplar, kurulumu ve bakımı kolaydır.
- Güvenilir sızdırmazlık performansı: Kelebek vana, kapalı durumda vananın iyi sızdırmazlığını sağlayan ve sıvı sızıntısını etkili bir şekilde önleyen yumuşak sızdırmazlık malzemesi kullanır.
- Esnek dönüş açısı: Kelebek vana, akış hızının esnek kontrolünü sağlamak için ihtiyaca göre hassas bir şekilde ayarlanabilen 0 ° -90 ° dönüş açısına sahiptir.
Ürün Parametresi
Ürün Modeli | D371X-16C |
Valf gövde malzemesi | dökme çelik |
Valf plakası malzemesi | Sfero döküm demir/304 paslanmaz çelik |
Kauçuk astar malzemesi | EPDM |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤80°C |

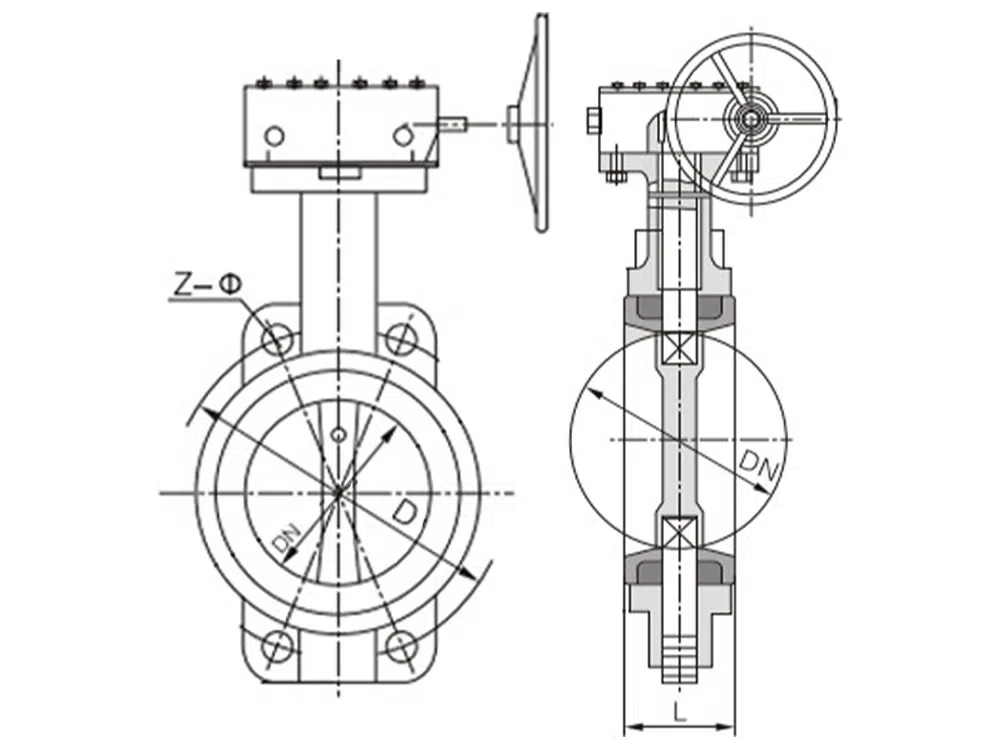

Ürün Boyut Referansı
DN | L | D | Z-d |
50 | 42 | 125 | 4-23 |
65 | 44.7 | 145 | 4-26.5 |
80 | 45.2 | 160 | 8-18 |
100 | 52.1 | 180 | 4-24.5 |
125 | 54.4 | 210 | 4-23 |
150 | 55.8 | 240 | 4-25 |
200 | 60.6 | 295 | 4-25 |
250 | 65.6 | 355 | 4-29 |
300 | 76.9 | 410 | 4-29 |
350 | 76.5 | 470 | 4-30 |
400 | 86.5 | 525 | 4-30 |
450 | 105.6 | 585 | 4-30 |
500 | 131.8 | 650 | 4-33 |
600 | 152 | 770 | 4-36 |
