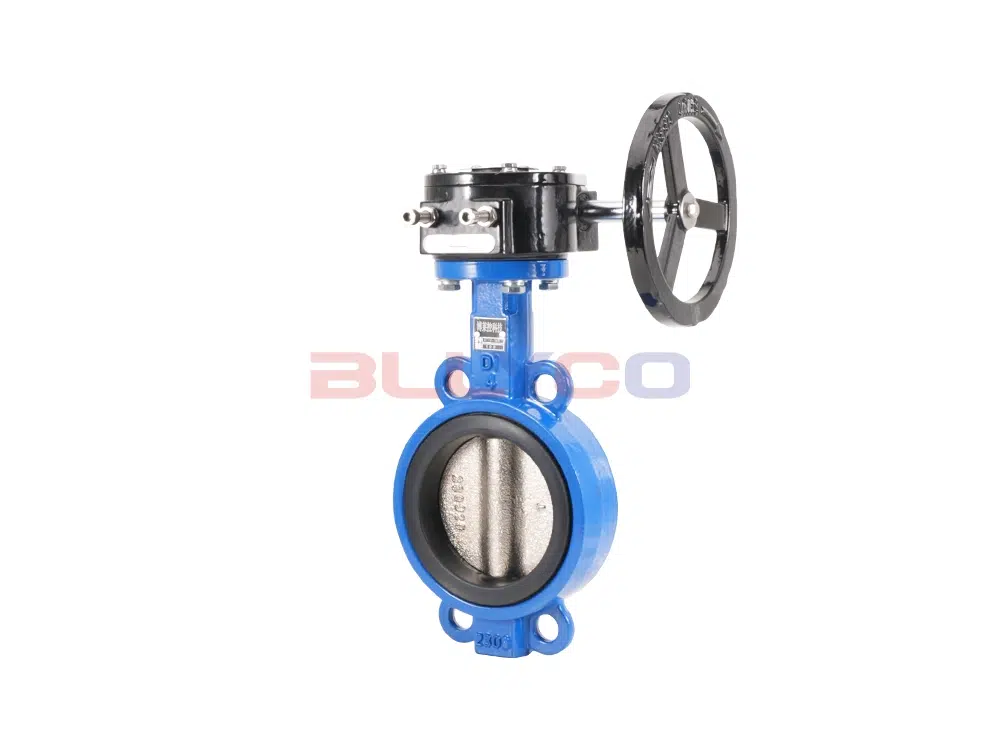

D371X-16Q手动蝶阀是一种涡轮对夹蝶阀，主要用于系统供排水。其结构紧凑，具有90°回转开关，操作轻松，密封可靠，使用寿命长，广泛应用于水厂、电厂、钢厂、造纸、化工、饮食等系统的供排水中，主要用于调节和截止功能。
Ürün Özellikleri
- Kompakt yapı: Sıkıştırma tasarımının kullanılması, tüm vana yapısının kompakt olmasını sağlar, az yer kaplar, kurulumu ve bakımı kolaydır.
- 密封性能可靠：该蝶阀采用软密封材料，确保了阀门在关闭状态下的良好密封性，有效防止流体泄漏。
- Esnek dönüş açısı: Kelebek vana, akış hızının esnek kontrolünü sağlamak için ihtiyaca göre hassas bir şekilde ayarlanabilen 0 ° -90 ° dönüş açısına sahiptir.
Ürün Parametresi
Ürün Modeli | D371X-16Q |
Valf gövde malzemesi | sfero döküm |
Valf plakası malzemesi | Sfero döküm demir/304 paslanmaz çelik |
衬胶材质 | EPDM |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤80°C |

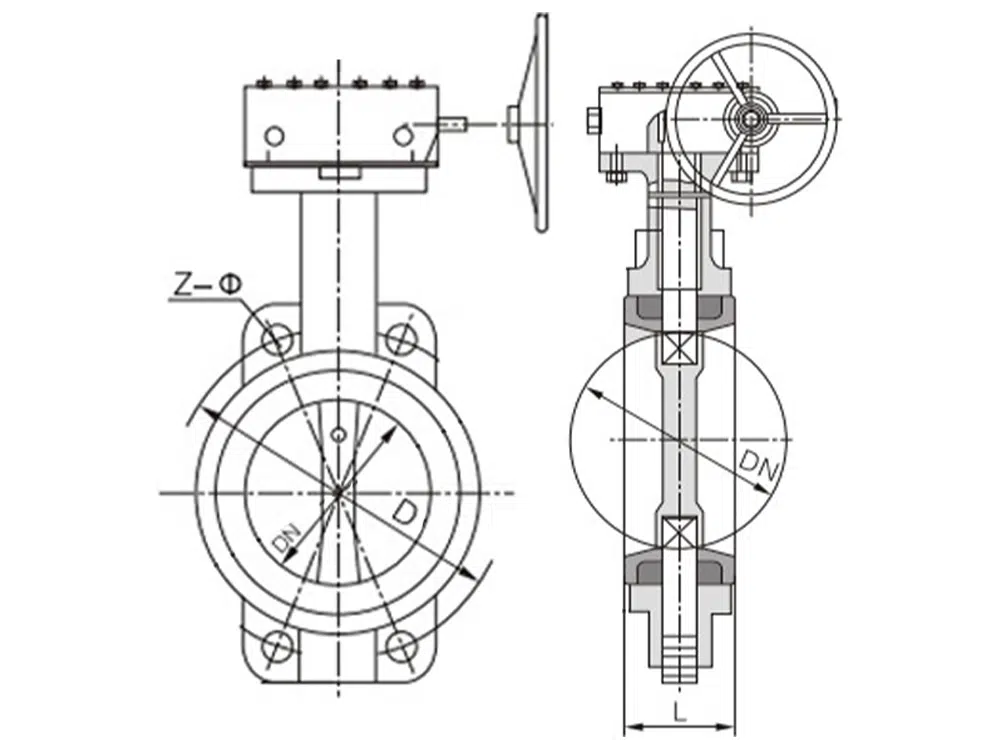

Ürün Boyut Referansı
DN | L | D | Z-d |
50 | 42 | 125 | 4-23 |
65 | 44.7 | 145 | 4-26.5 |
80 | 45.2 | 160 | 8-18 |
100 | 52.1 | 180 | 4-24.5 |
125 | 54.4 | 210 | 4-23 |
150 | 55.8 | 240 | 4-25 |
200 | 60.6 | 295 | 4-25 |
250 | 65.6 | 355 | 4-29 |
300 | 76.9 | 410 | 4-29 |
350 | 76.5 | 470 | 4-30 |
400 | 86.5 | 525 | 4-30 |
450 | 105.6 | 585 | 4-30 |
500 | 131.8 | 650 | 4-33 |
600 | 152 | 770 | 4-36 |
