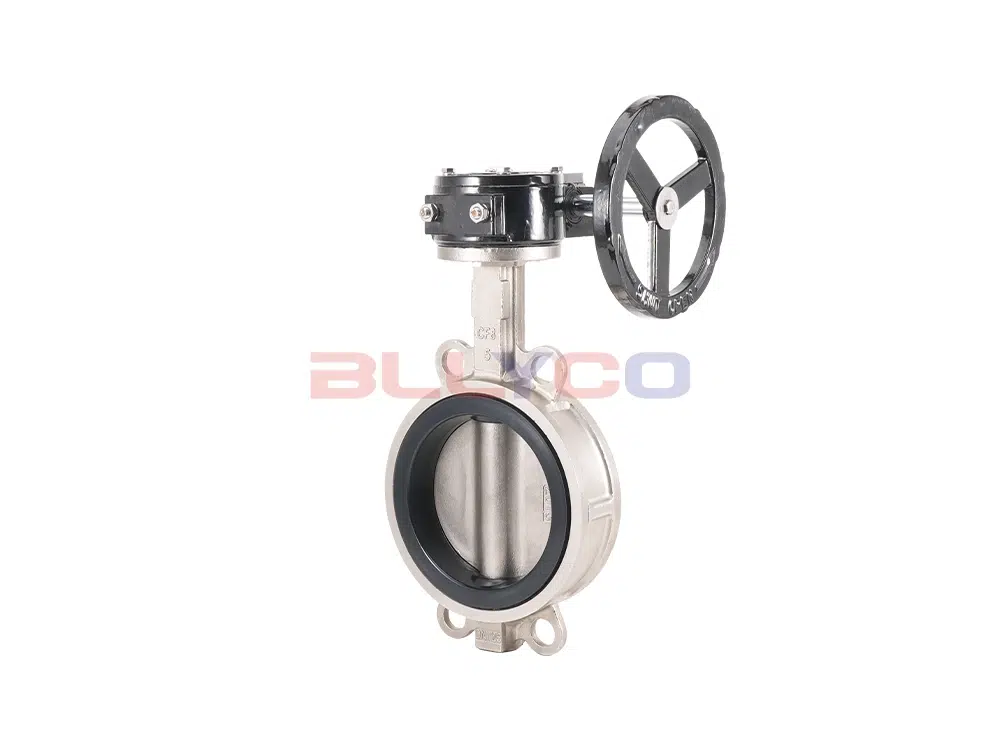

D371X-16P manuel kelebek vana, esas olarak sistem su temini ve drenajında kullanılan bir tür turbo alın kelepçeli kelebek vanadır. Yapısı kompakttır, 90 ° döner anahtar, kolay kullanım, güvenilir sızdırmazlık, uzun servis ömrü, su tesislerinde, enerji santrallerinde, çelik fabrikalarında, kağıt yapımında, kimya endüstrisinde, catering ve diğer sistemlerde su temini ve drenajında yaygın olarak kullanılır, esas olarak düzenleme ve kapatma işlevi için kullanılır.
Ürün Özellikleri
- Kompakt yapı: Sıkıştırma tasarımının kullanılması, tüm vana yapısının kompakt olmasını sağlar, az yer kaplar, kurulumu ve bakımı kolaydır.
- Güvenilir sızdırmazlık performansı: Kelebek vana, kapalı durumda vananın iyi sızdırmazlığını sağlayan ve sıvı sızıntısını etkili bir şekilde önleyen yumuşak sızdırmazlık malzemesi kullanır.
- Esnek dönüş açısı: Kelebek vana, akış hızının esnek kontrolünü sağlamak için ihtiyaca göre hassas bir şekilde ayarlanabilen 0 ° -90 ° dönüş açısına sahiptir.
Ürün Parametresi
Ürün Modeli | D371X-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Valf plakası malzemesi | 304 paslanmaz çelik |
Kauçuk astar malzemesi | EPDM |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤80°C |

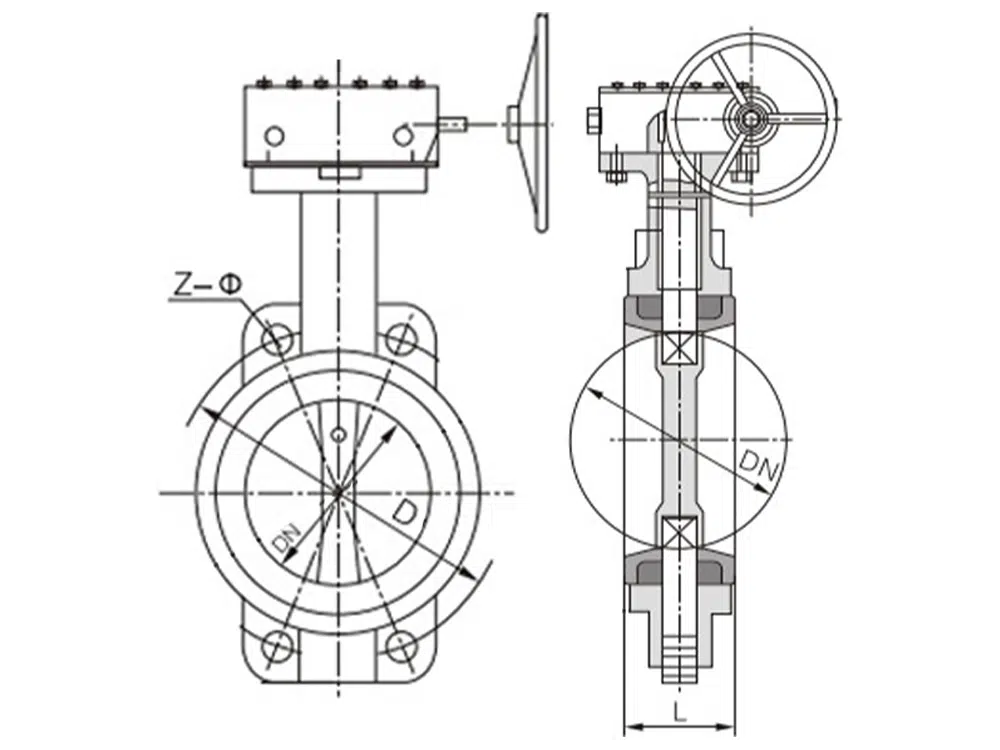

Ürün Boyut Referansı
DN | L | D | Z-d |
50 | 42 | 125 | 4-23 |
65 | 44.7 | 145 | 4-26.5 |
80 | 45.2 | 160 | 8-18 |
100 | 52.1 | 180 | 4-24.5 |
125 | 54.4 | 210 | 4-23 |
150 | 55.8 | 240 | 4-25 |
200 | 60.6 | 295 | 4-25 |
250 | 65.6 | 355 | 4-29 |
300 | 76.9 | 410 | 4-29 |
350 | 76.5 | 470 | 4-30 |
400 | 86.5 | 525 | 4-30 |
450 | 105.6 | 585 | 4-30 |
500 | 131.8 | 650 | 4-33 |
600 | 152 | 770 | 4-36 |
