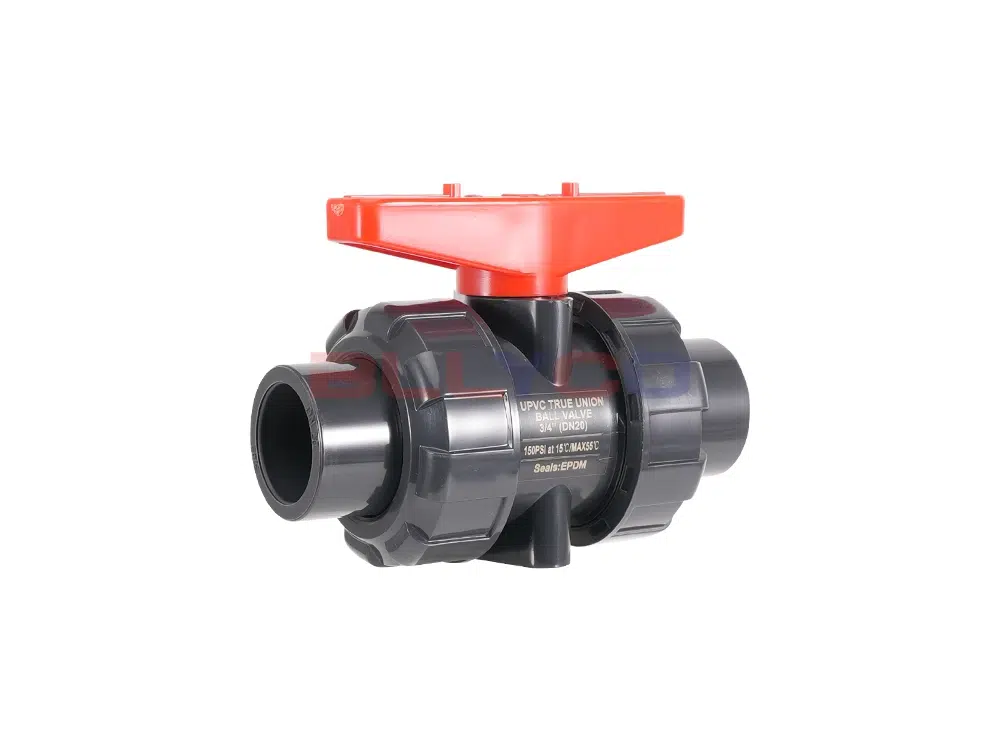

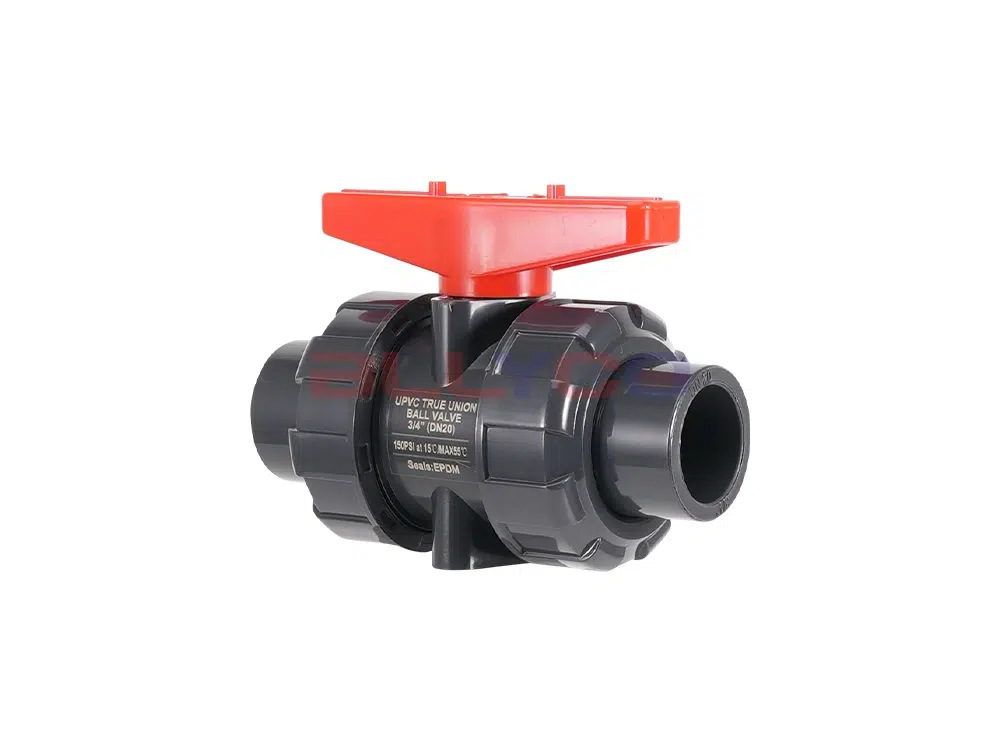

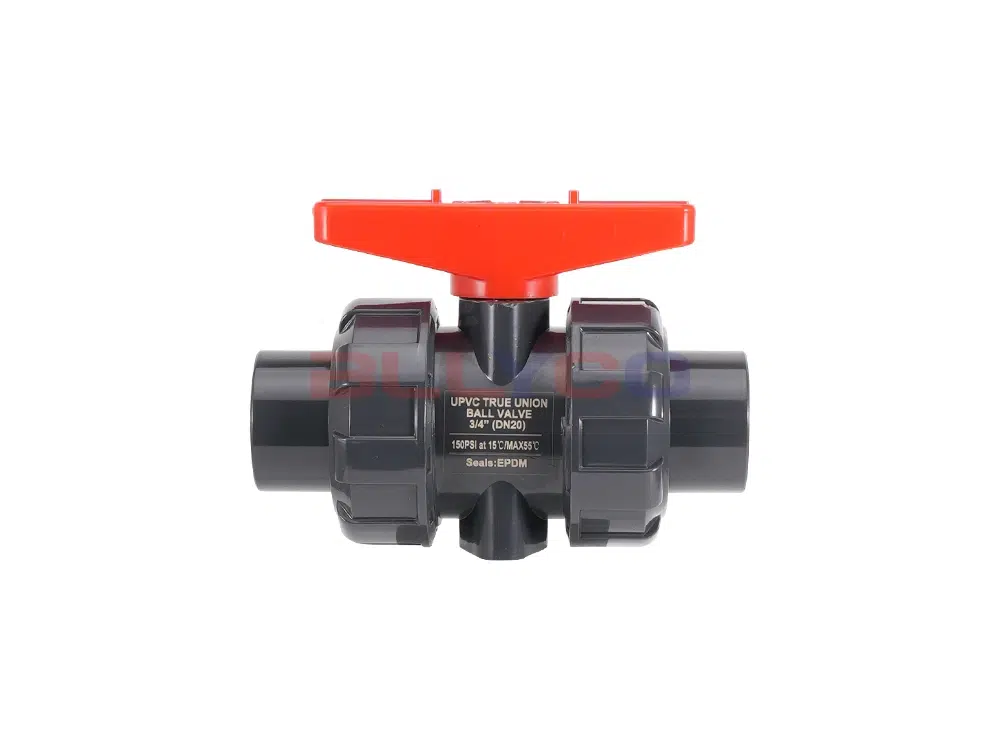

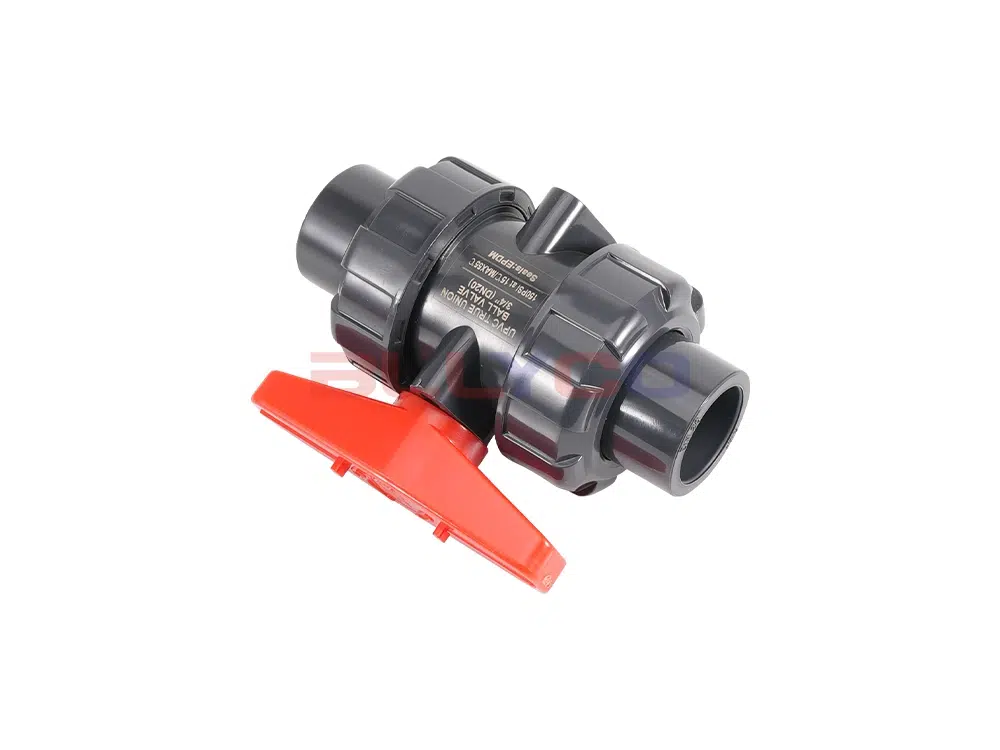

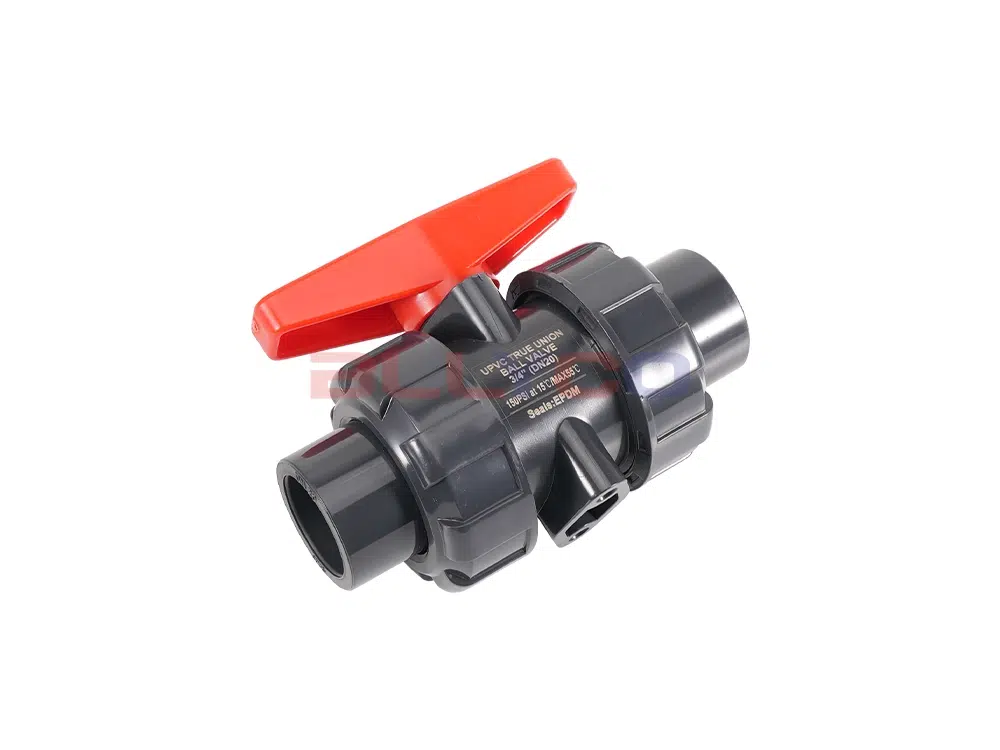

UPVC çift takviyeli küresel vana, çeşitli korozif boru hattı sıvılarının ihtiyaçlarına göre geliştirilmiş yeni bir malzeme küresel vanadır. Vana gövdesi, güçlü korozyon direnci, hafiflik, kolay kurulum vb. avantajlara sahip olan UPVC'den (polivinil klorür) yapılmıştır. UPVC çift takviyeli küresel vanalar, saf su ve içme suyu, drenaj ve kanalizasyon boru sistemleri, asit, alkali ve kimyasal çözelti sistemlerinde yaygın olarak kullanılan çeşitli aşındırıcı boru hattı sıvıları için uygundur. birçok endüstride.
Ürün Özellikleri
UPVC Çift Yönlendirmeli Küresel Vana kompakt ve güzel bir yapıya sahiptir, hafiftir ve kurulumu kolaydır. Sızdırmazlık malzemesi EPDM olup aşınma direnci, kolay sökülme ve basit bakım özelliklerine sahiptir. Vananın anahtarı 90 derecelik bir dönüşle çalıştırılır ve hareket süresi genellikle 4-30 saniye arasındadır.
Ürün Parametresi
Ürün Modeli | Q61F-10S |
Valf gövde malzemesi | UPVC |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Temiz su, kanalizasyon, deniz suyu, asit ve alkali sıvılar vb. |
Uygulanabilir sıcaklık | ≤55°C |

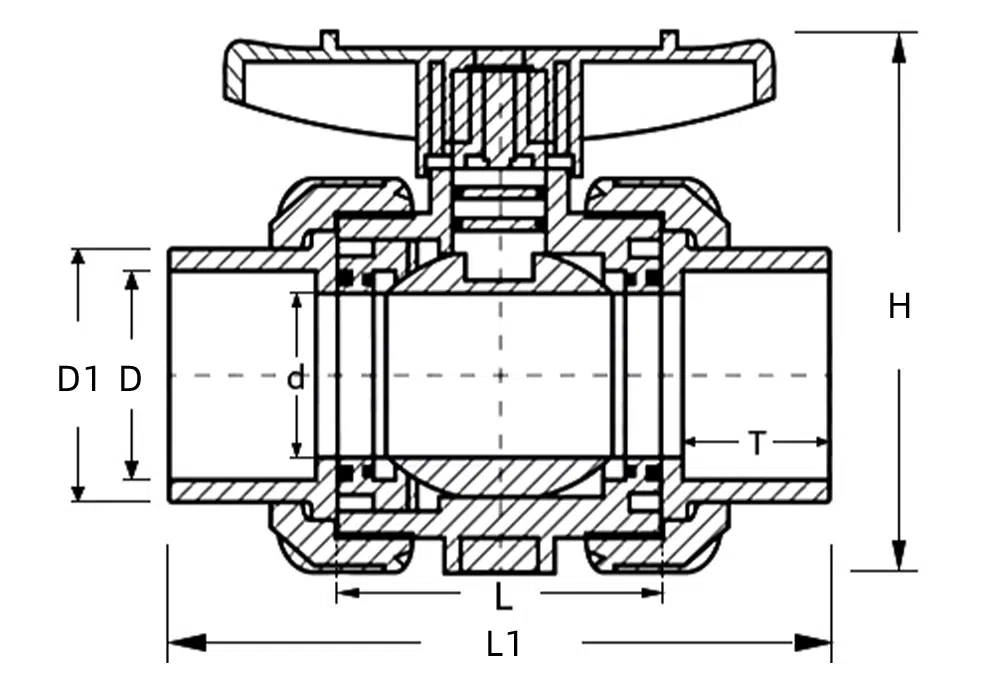

Ürün Boyut Referansı
bir cadde | D | D1 | L1 | H | d | T | L |
DN15 | 20 | 28 | 97 | 79.8 | 13.8 | 17.8 | 53.2 |
DN20 | 25 | 33 | 109 | 85 | 18.8 | 21.9 | 57.2 |
DN25 | 32 | 42 | 120 | 100 | 23.8 | 24.6 | 62.2 |
DN32 | 40 | 51 | 138 | 118 | 30.9 | 27.9 | 70.5 |
DN40 | 50 | 61 | 160 | 136 | 37.7 | 32.5 | 80.3 |
DN50 | 63 | 75 | 174 | 161 | 43.7 | 37.8 | 86 |
DN65 | 75 | 89 | 233 | 207 | 61.6 | 48.8 | 121.8 |
DN80 | 90 | 109 | 290 | 233 | 73.7 | 61.3 | 147.6 |
DN100 | 110 | 130 | 314 | 264 | 89.8 | 69.9 | 155.9 |
