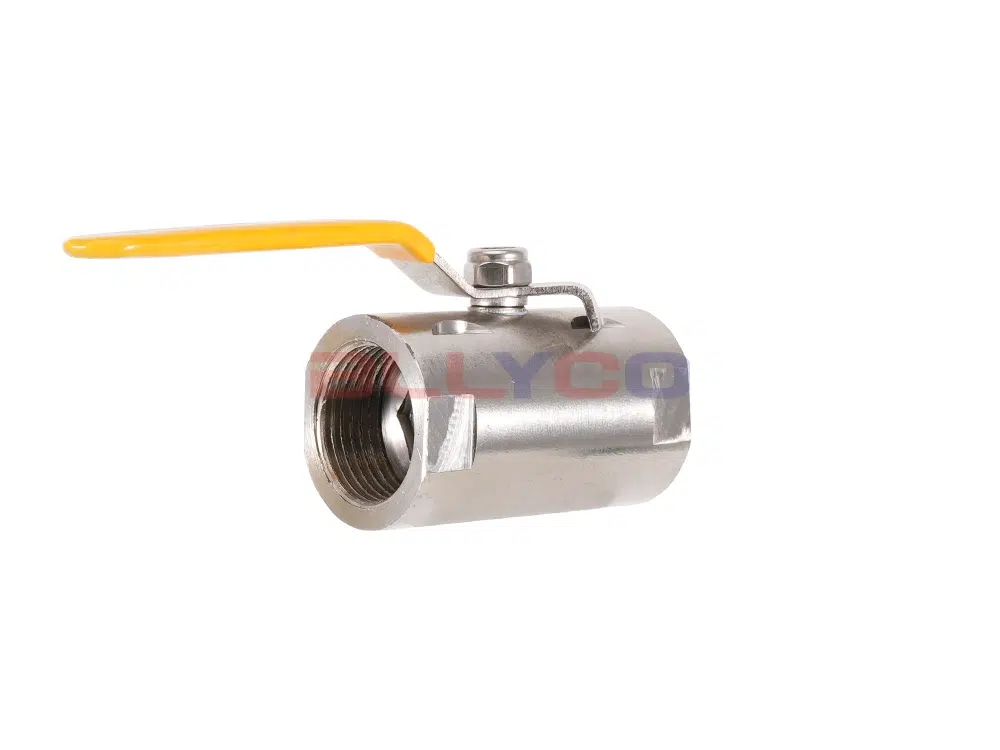

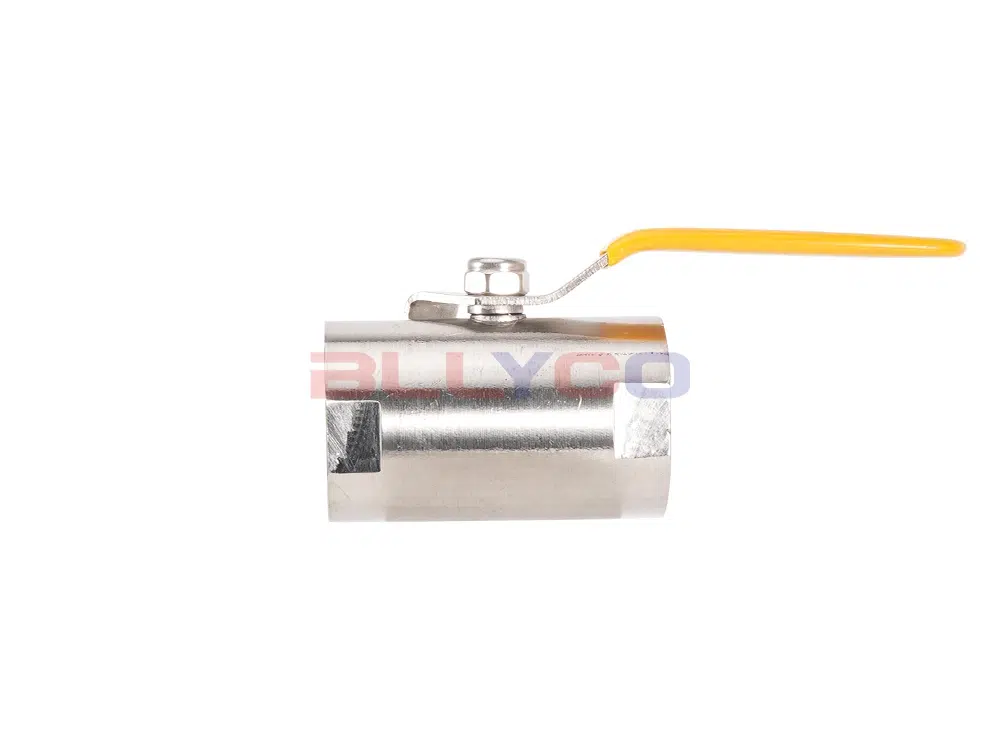

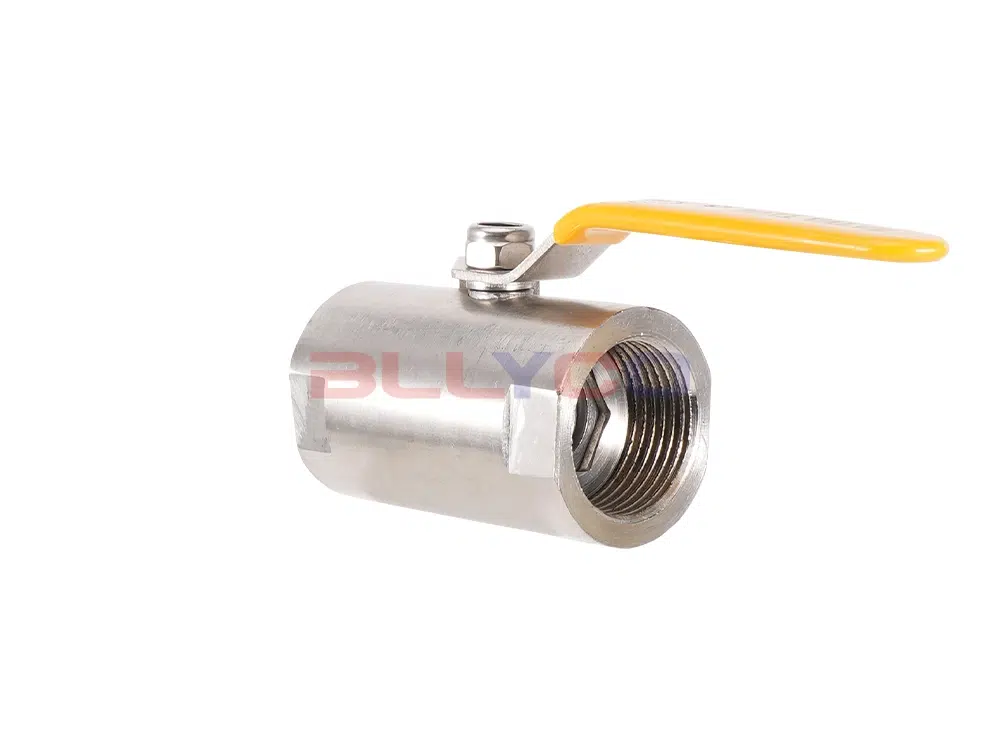

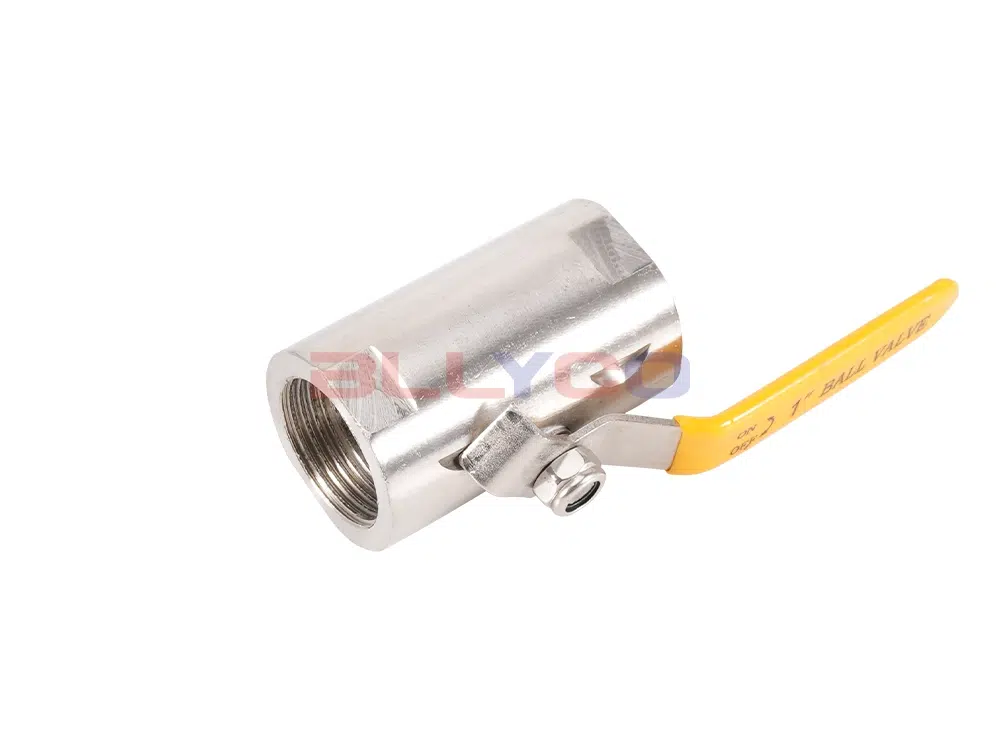

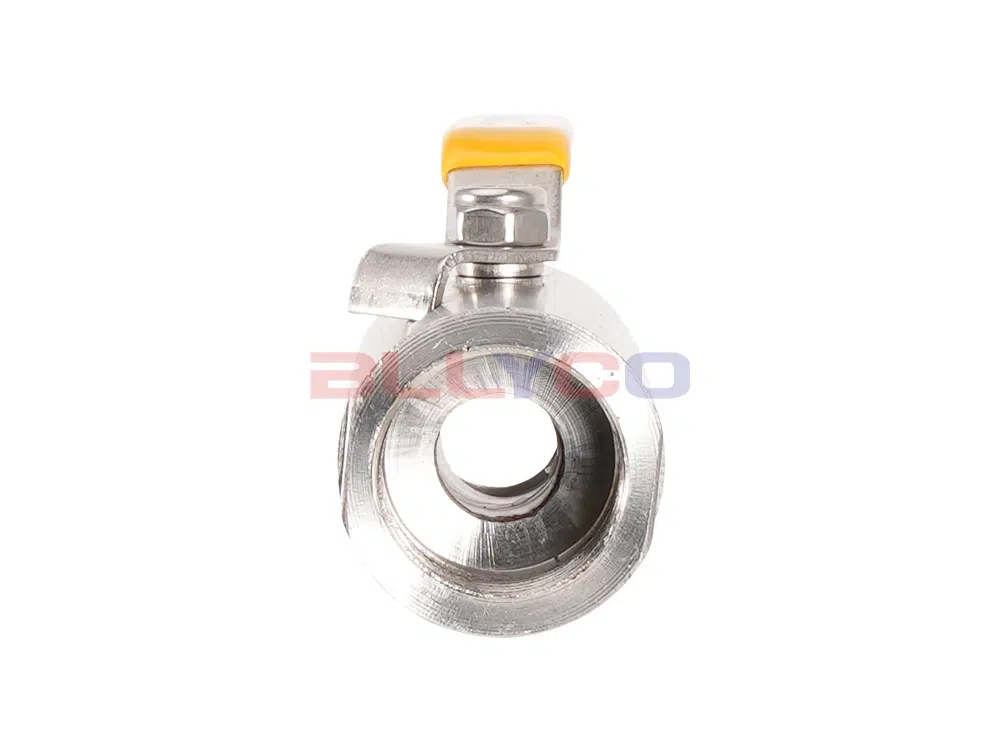

Q11F-16P geniş tip küresel vana, dişli küresel vana türlerinden biridir, vana gövdesi tek parça bir dökümdür, iç bilya çekirdeği bir tapa ile sabitlenmiştir, tapanın üst kısmı harici olarak dişlidir ve sap sabitlenmiştir ve geniş tip bir küresel vana oluşturan bir somun ile kilitlenmiştir. Genel basitliği, 16kg (1.6MPa) basınç direnci, 80 ℃ sıcaklık direnci nedeniyle, genellikle evsel, bina kontrol sistemleri için kullanılır.
Ürün Özellikleri
- Ayrılma önleyici cihaz tasarımına sahip geniş tip küresel vana gövdesi.
- Aralarından seçim yapabileceğiniz çok çeşitli dişli uçlar ve malzemeler.
Ürün Parametresi
Ürün Modeli | Q11F-16P |
Valf gövde malzemesi | 201不锈钢 |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤80°C |

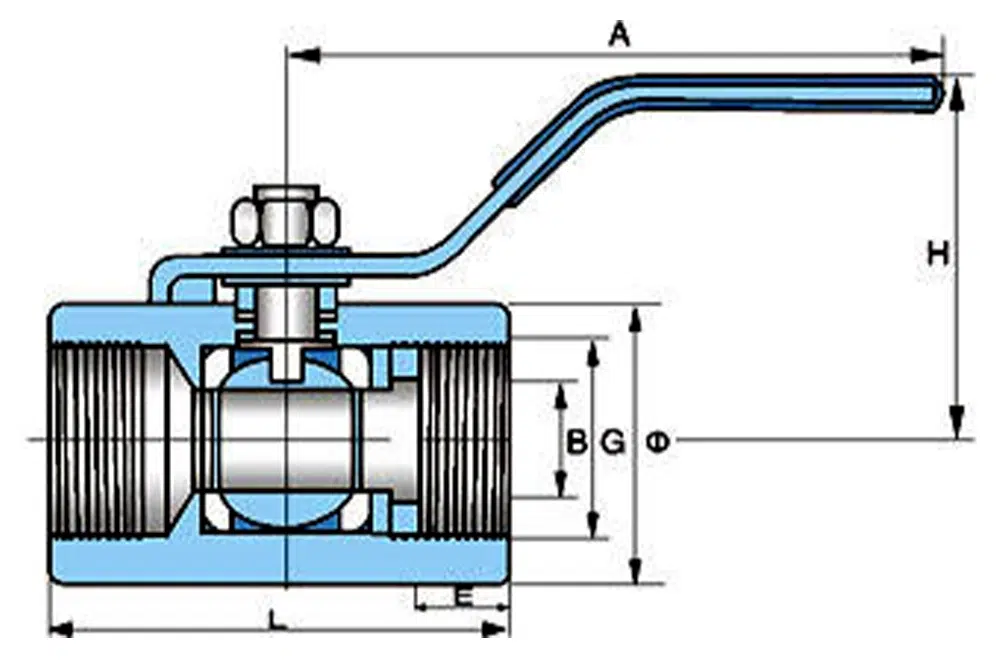

Ürün Boyut Referansı
bir cadde | G | B | L | Φ | E | H | A |
DN15 | 20 | 10.5 | 56 | 32 | 14 | 58 | 110 |
DN20 | 25 | 13 | 62 | 38 | 15 | 62 | 110 |
DN25 | 32 | 17 | 69 | 45 | 15 | 68 | 110 |
DN32 | 39 | 22 | 82 | 53.4 | 18 | 75 | 150 |
DN40 | 44 | 25 | 86 | 63 | 19 | 83 | 150 |
DN50 | 57 | 32 | 99 | 73 | 19 | 90 | 150 |
DN65 | 74 | 40 | 126 | 92 | 21 | 95 | 180 |
DN80 | 86 | 50 | 141 | 109 | 27 | 100 | 220 |
DN100 | 110 | 65 | / | 138 | 29 | 115 | 220 |
