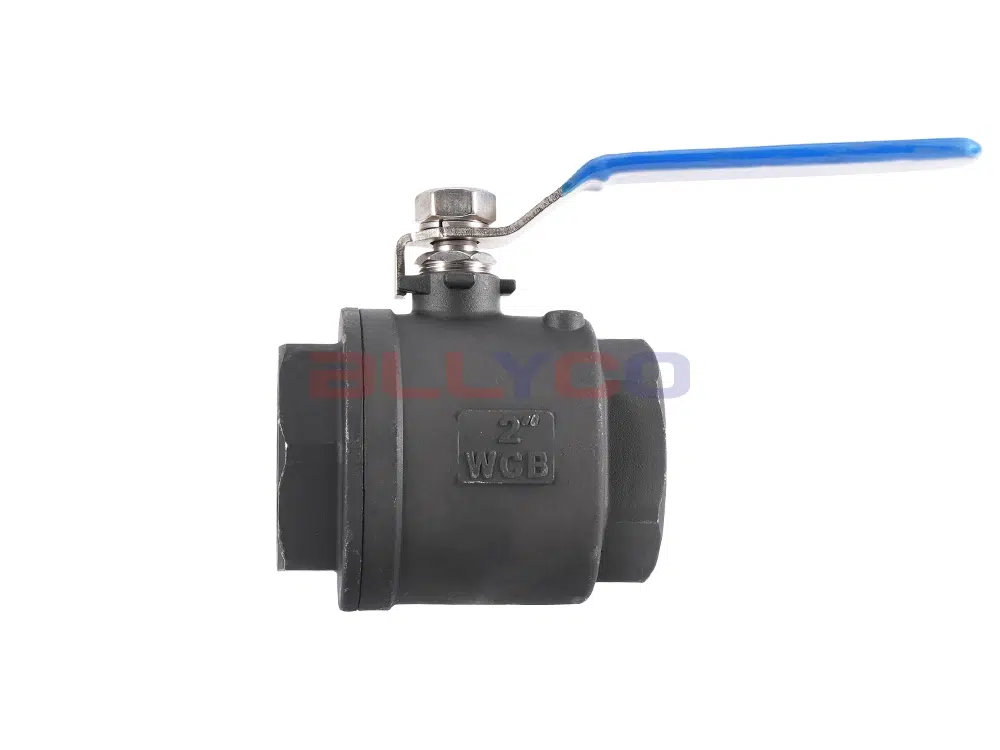

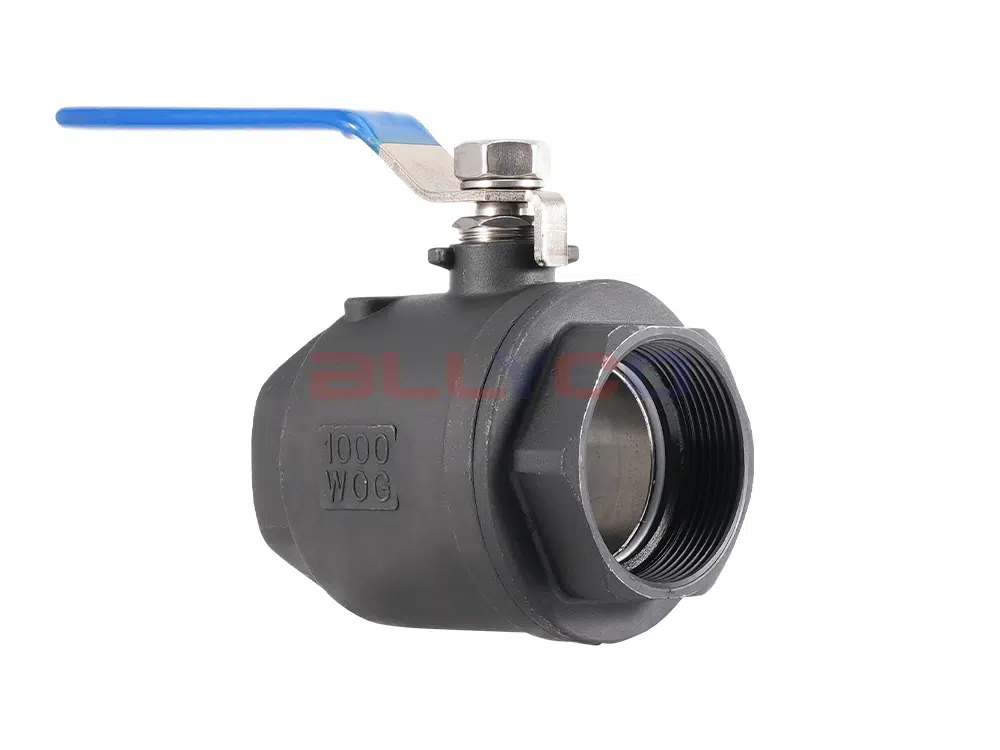

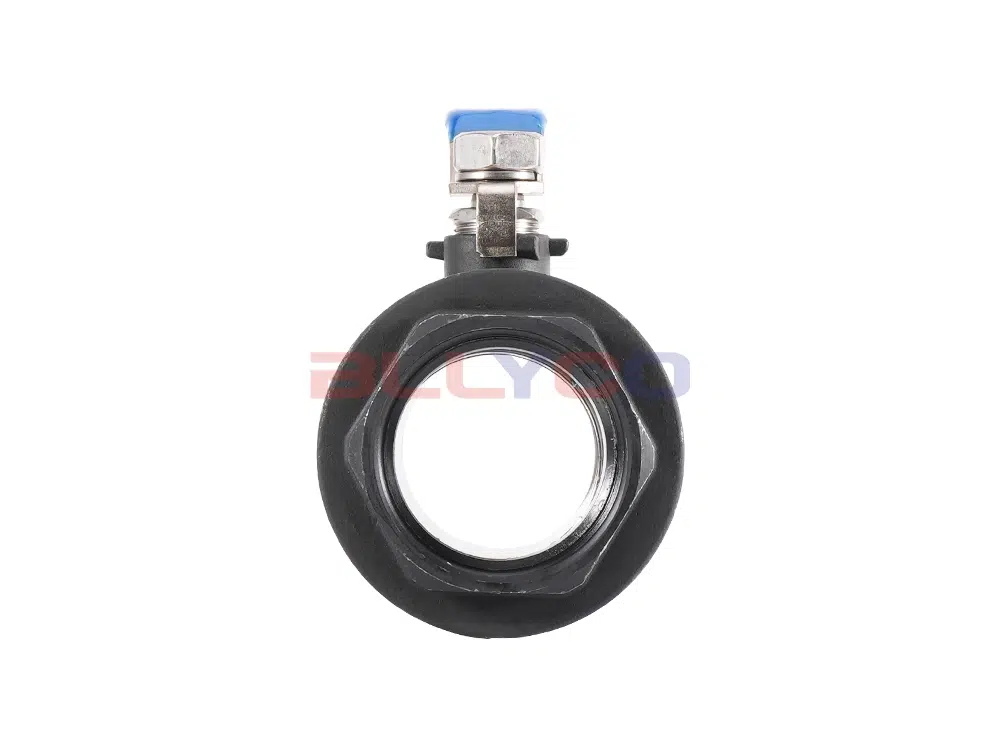

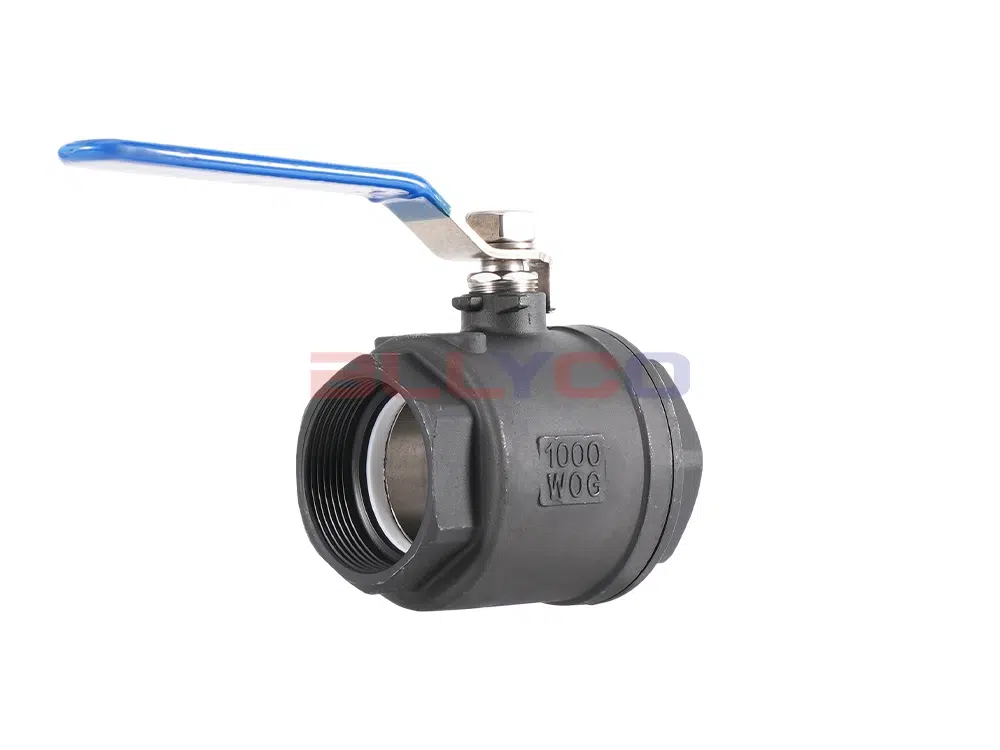

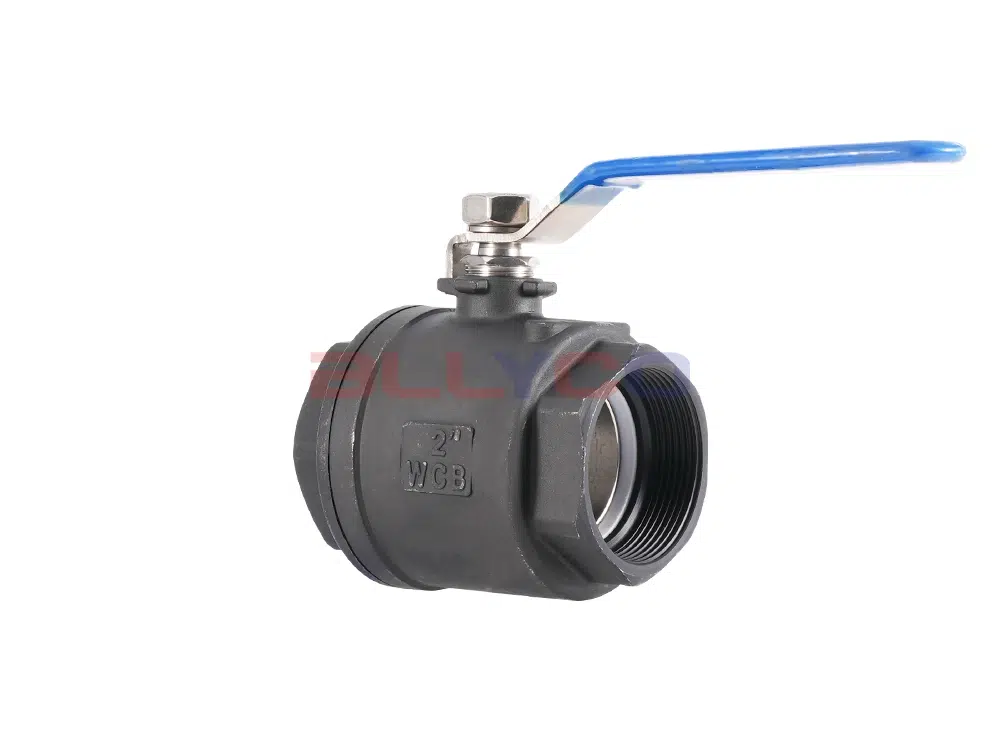

Q11F-16C iki parçalı küresel vana, gövdesi iki parçadan oluşan iki parçalı küresel vana olarak da adlandırılır: ana gövde ve alt gövde. Makul yapı, güzel modelleme. Valf yatağı, elastik sızdırmazlık yapısı, kolay açma ve kapama, güvenilir sızdırmazlık benimser. Valf gövdesi, ters çevrilmiş sızdırmazlık ile aşağı yükleme yapısını benimser Valf boşluğu anormal şekilde basınçlandırıldığında, valf gövdesi etkilenmeyecektir. 90° anahtar konumlandırma mekanizması kurulabilir ve yanlış çalışmayı önlemek için gerektiğinde kilitler eklenebilir. Petrol, doğal gaz, kimyasallar, buhar ve diğer yüksek sıcaklık ve yüksek basınçlı sıvıların taşınmasının yanı sıra çeşitli sıvıların ve kentsel su temini ve drenajının kontrol edilmesi gibi petrol, kimya endüstrisi, metalurji, elektrik enerjisi, kentsel inşaat ve diğer alanlarda yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Akışkan direnci küçüktür ve direnç katsayısı aynı uzunluktaki bir boru kesitininkine eşittir.
- Basit yapı, küçük boyut ve hafiflik.
- Sıkı ve güvenilir, mevcut küresel vana sızdırmazlık yüzey malzemeleri plastikte yaygın olarak kullanılmaktadır, iyi sızdırmazlık, vakum sisteminde de yaygın olarak kullanılmaktadır.
- Kullanımı kolaydır, hızlı bir şekilde açılır ve kapanır, tam açıktan tam kapalıya sadece döndürün, uzaktan kontrol edilmesi kolaydır.
- Uygun bakım, küresel vana yapısı basittir, conta genellikle aktiftir, sökme ve değiştirme daha uygundur.
Ürün Parametresi
Ürün Modeli | Q11F-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

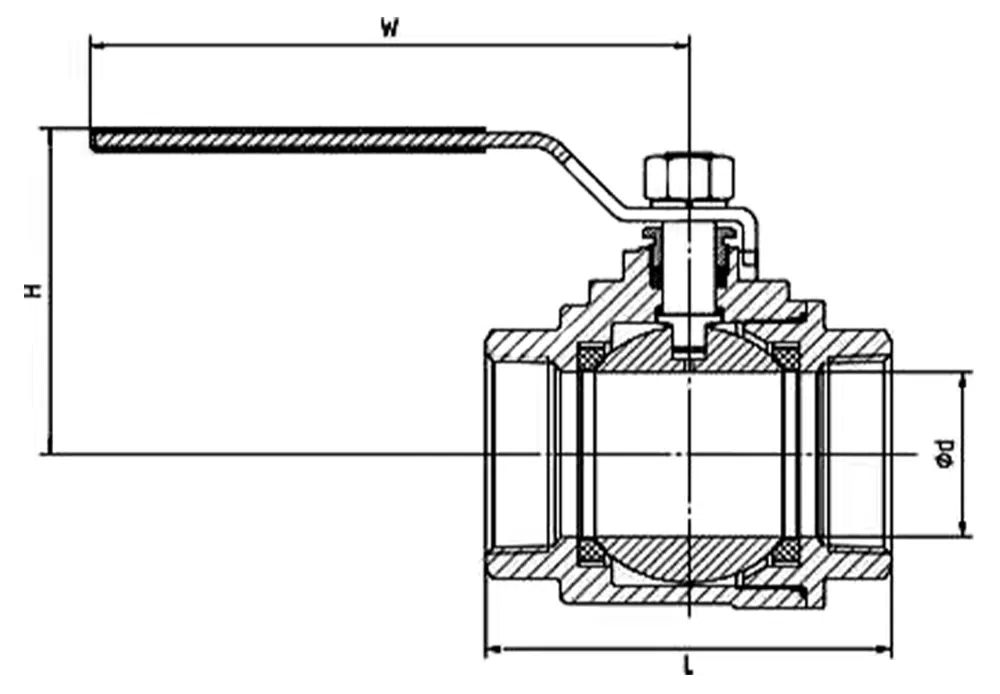

Ürün Boyut Referansı
bir cadde | φd | L | H | W |
DN15 | 19 | 54 | 61 | 100 |
DN20 | 24 | 62 | 67.5 | 120 |
DN25 | 30 | 73 | 75 | 140 |
DN32 | 39 | 80 | 79 | 150 |
DN40 | 44 | 93 | 84.6 | 180 |
DN50 | 56.5 | 108 | 96 | 180 |
DN65 | 72.5 | 142 | 126 | 250 |
DN80 | 84.5 | 164 | 135.5 | 250 |
DN100 | 110 | 203 | / | 250 |
