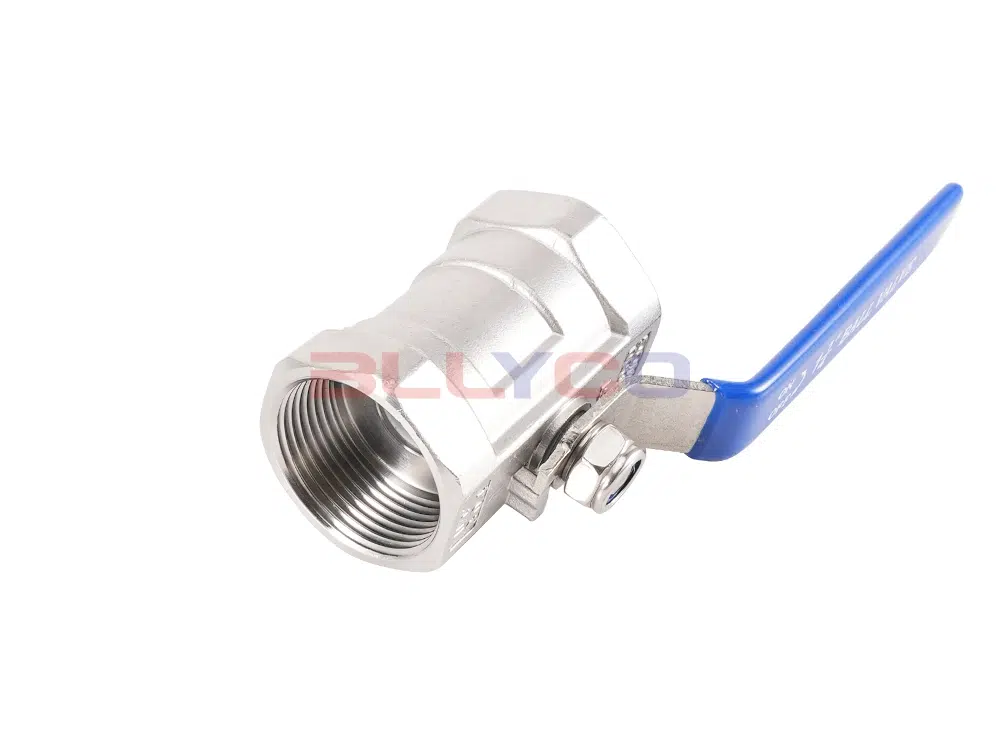

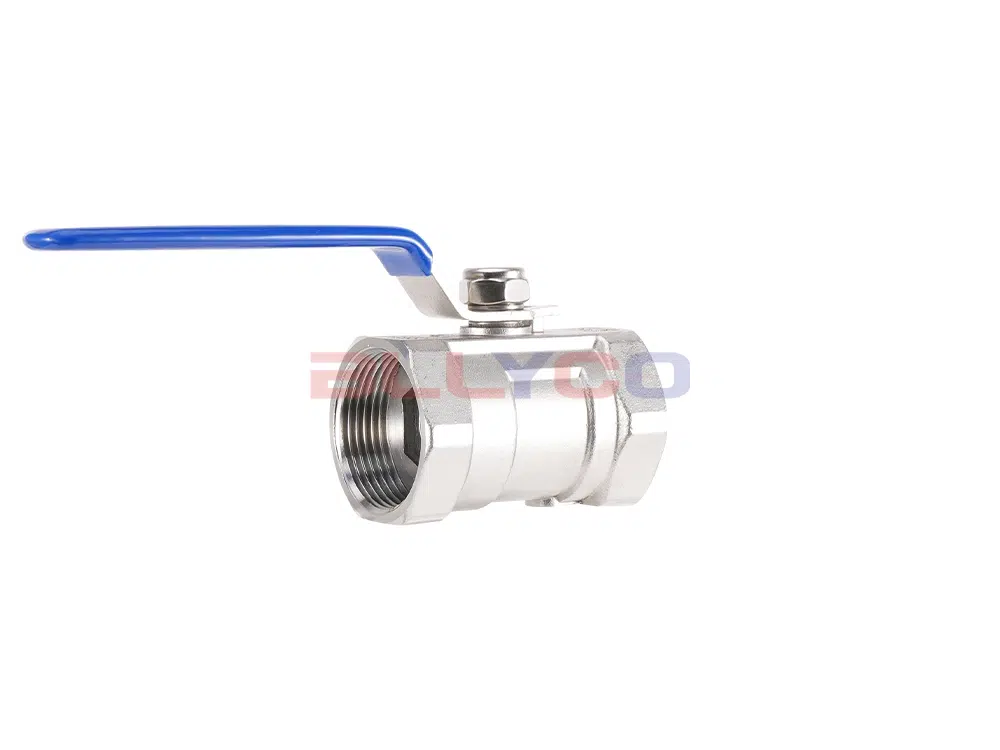

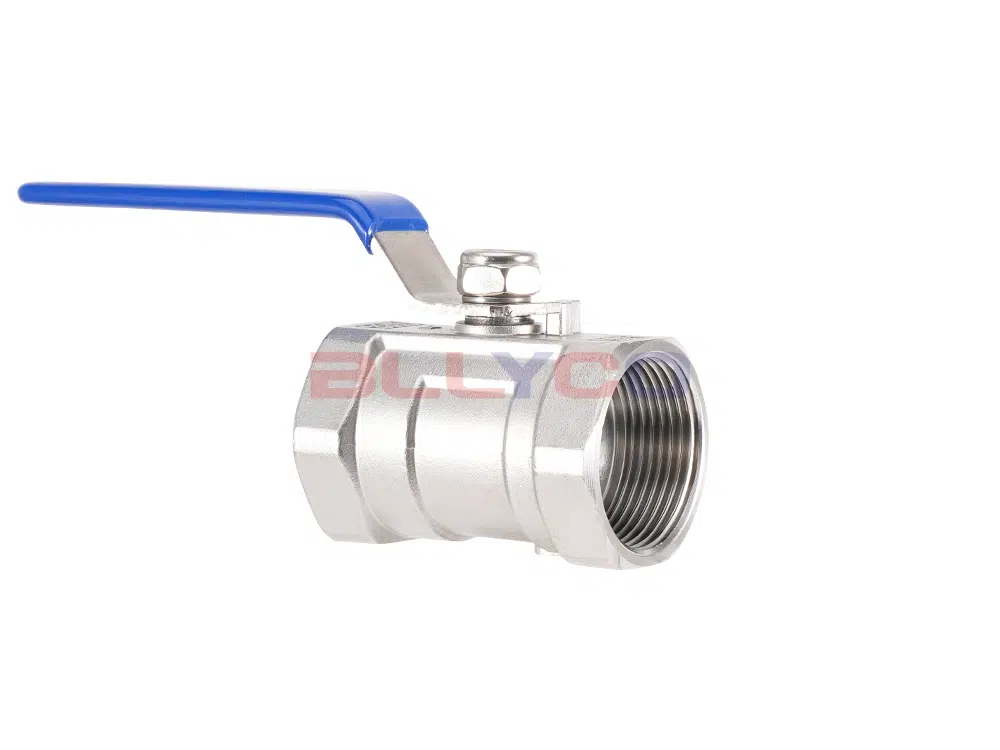

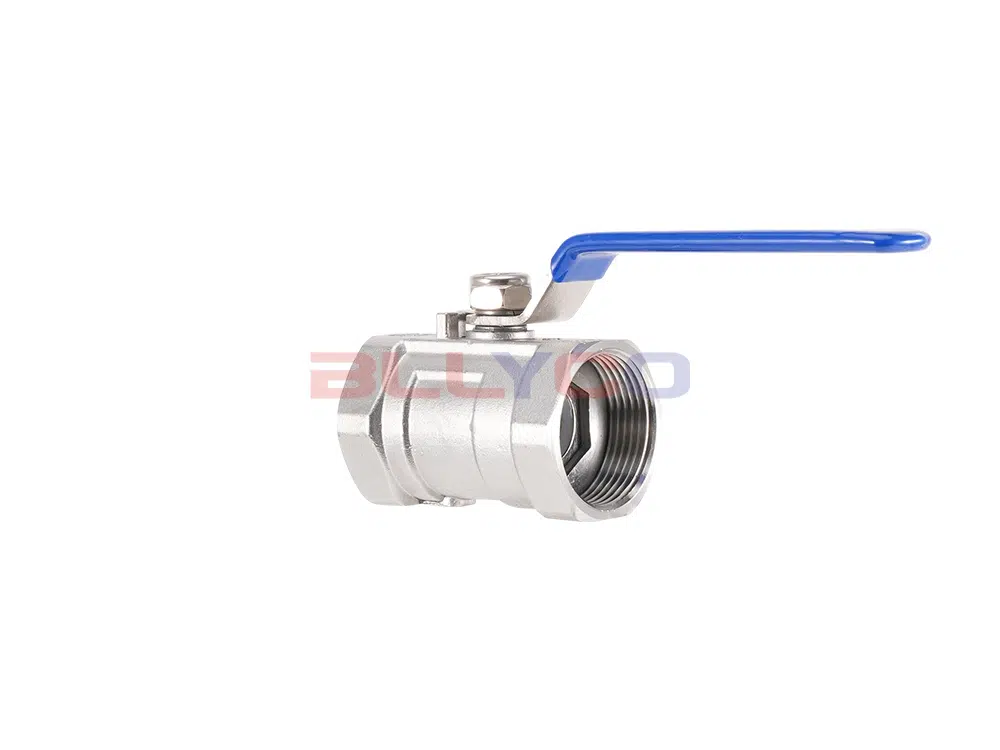

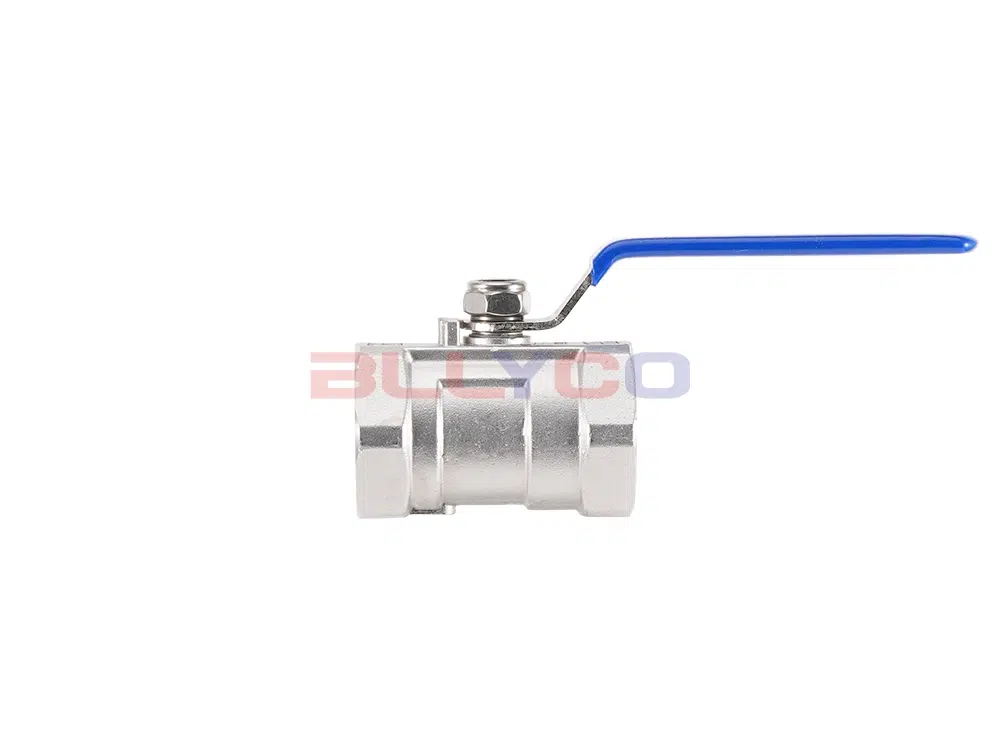

Q11F-16P一片式球阀是一种缩径球阀，是专为小口径管道而设计。一片式球阀操作方便，开闭迅速，从全开到全关只要旋转90°；一片式内螺纹球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。广泛应用于化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及工程配套工业管路等领域。
Ürün Özellikleri
- Düşük sıvı direnci, kolay kullanım, hızlı açma ve kapama.
- Basit yapı, küçük boyut ve hafiflik.
- Sıkı ve güvenilir, iyi sızdırmazlık.
- Tamamen açık veya tamamen kapalı olduğunda, bilyenin ve valf yuvasının sızdırmazlık yüzeyleri ortamdan izole edilir ve ortamın geçişi valfin sızdırmazlık yüzeylerinin aşınmasına neden olmaz.
Ürün Parametresi
Ürün Modeli | Q11F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

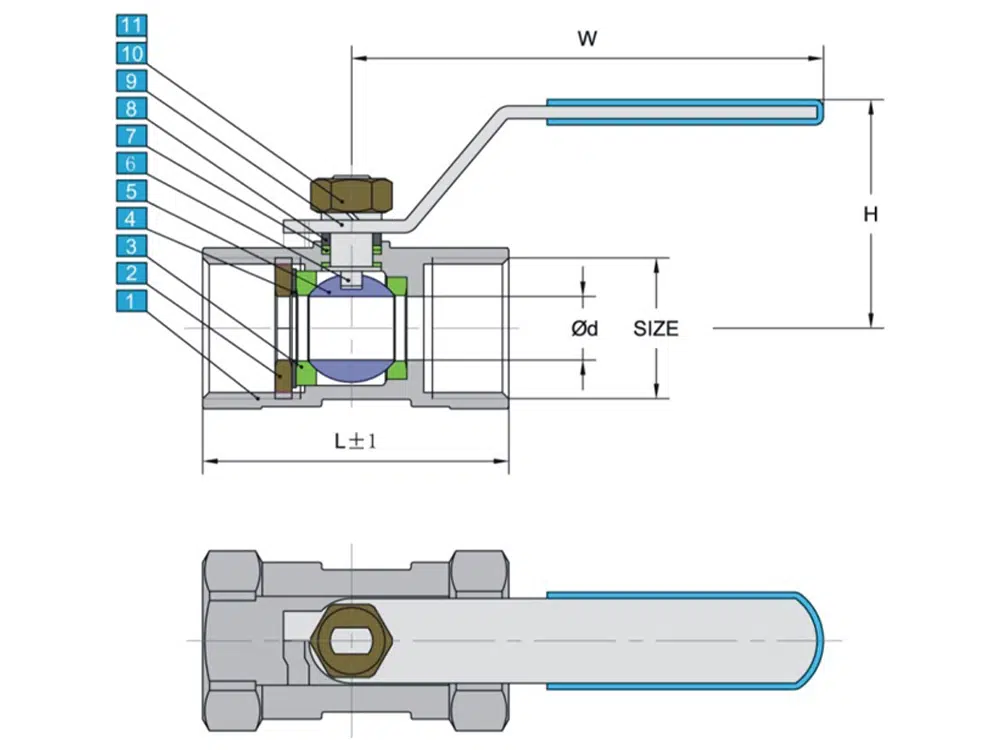

Ürün Boyut Referansı
bir cadde | φd | L | H | W |
DN8 | 5 | 39 | 30 | 70 |
DN10 | 7 | 44 | 35.5 | 80 |
DN15 | 9 | 52 | 37.5 | 80 |
DN20 | 12 | 57 | 45 | 95 |
DN25 | 15 | 67 | 53 | 110 |
DN32 | 20 | 75 | 59 | 110 |
DN40 | 25 | 80 | 63.5 | 150 |
DN50 | 32 | 93 | 70 | 150 |
DN65 | 38 | 112 | 95 | 200 |
DN80 | 48 | 134 | 102 | 200 |
