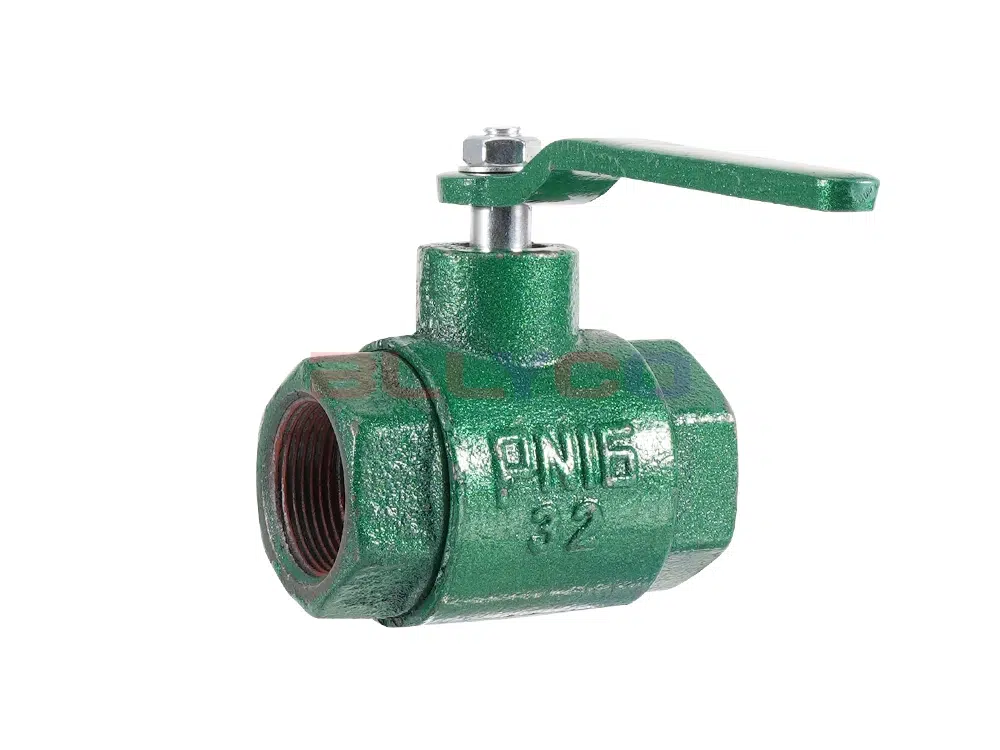

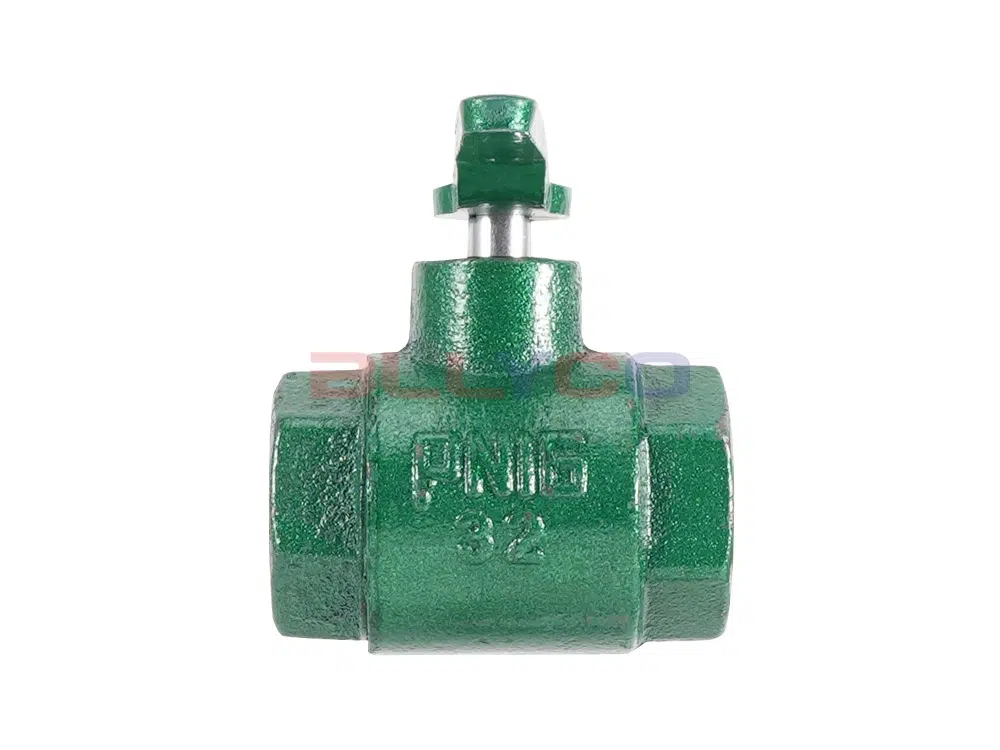

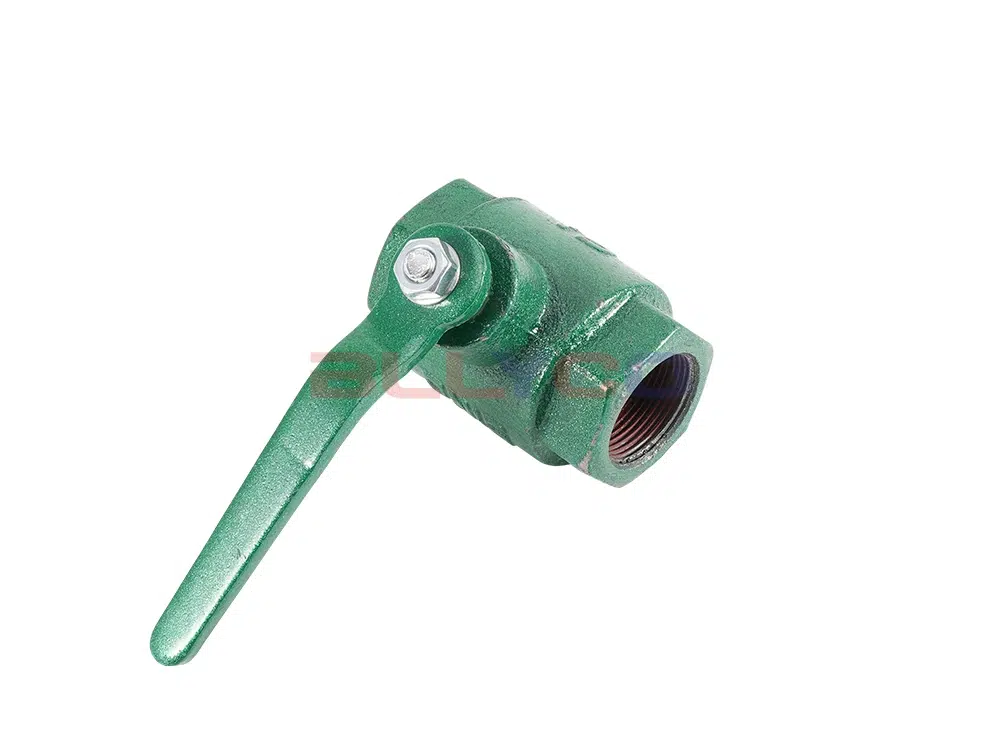

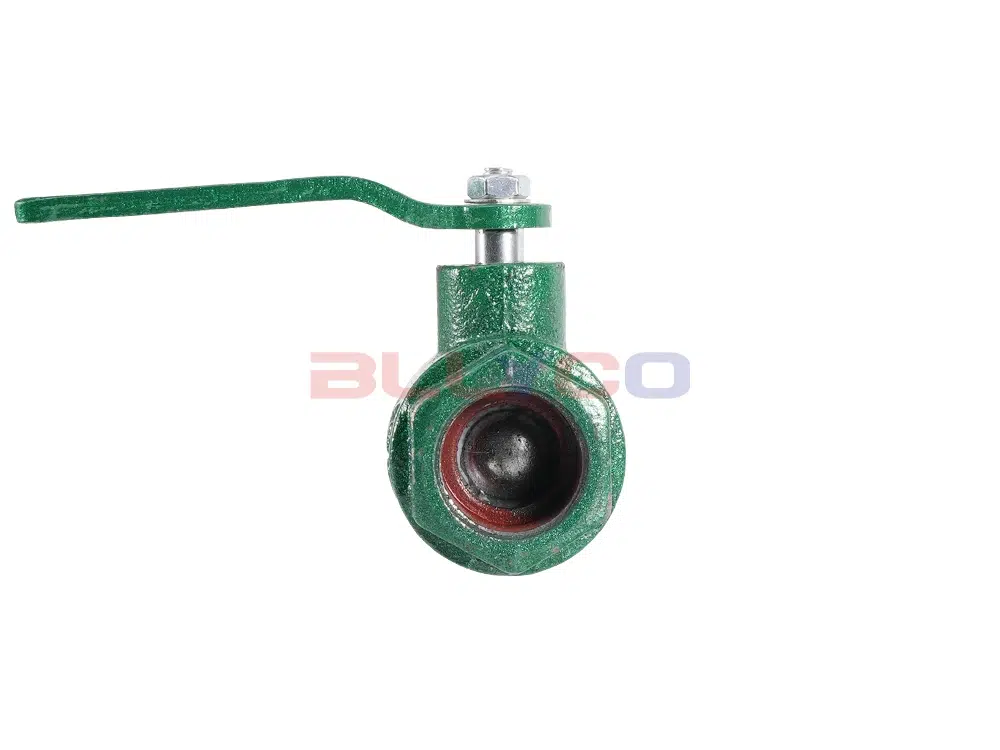

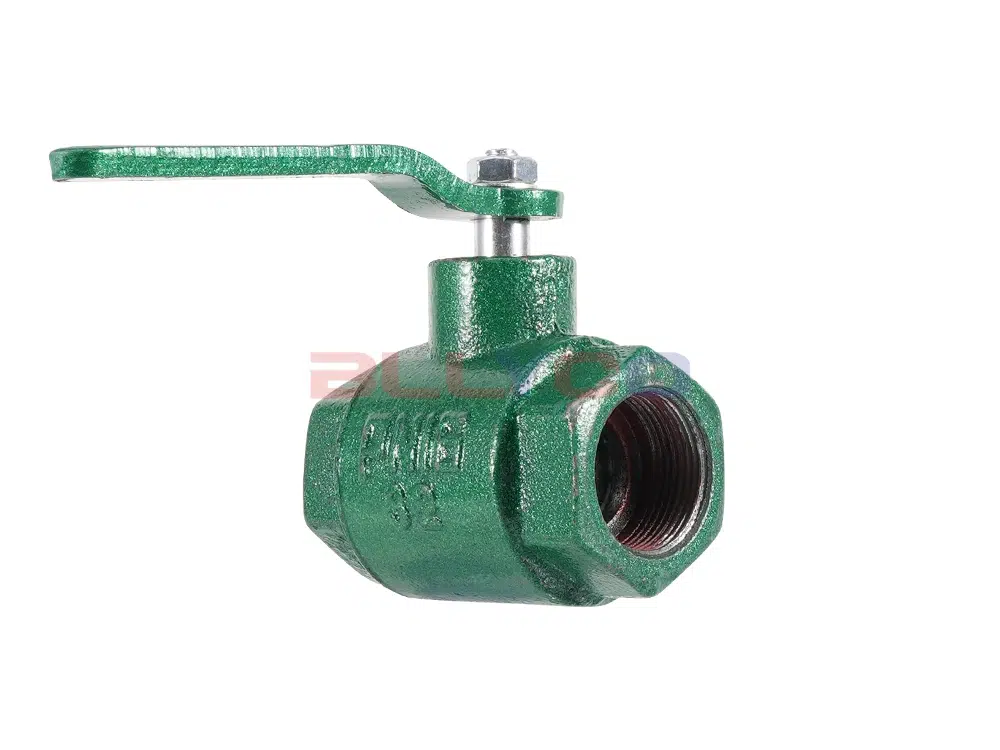

Q11F-16 dökme demir ipek tokalı küresel vana uygulamaları ve musluk suyu, kanalizasyon, inşaat, gıda, elektrik, ilaç, metalurji, tekstil, enerji sistemleri ve diğer sıvı boru hatlarında bağlantı ve bağlantı kesme cihazı olarak kullanılır.
Ürün Özellikleri
- HT200 malzemeden yapılmış olup, döküm performansı, sürtünme önleyici aşınma ve titreşim emilimi mükemmeldir.
- Sızdırmazlık malzemesi PTFE'den yapılmıştır, ürün iyi sızdırmazlık performansına sahiptir.
- Diskli bir milin kullanılması vananın ömrünü önemli ölçüde uzatır.
- Basit yapı, kolay kullanım, hızlı açma ve kapama, düşük sıvı direnci.
Ürün Parametresi
Ürün Modeli | Q11F-16 |
Valf gövde malzemesi | gri dökme demir |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

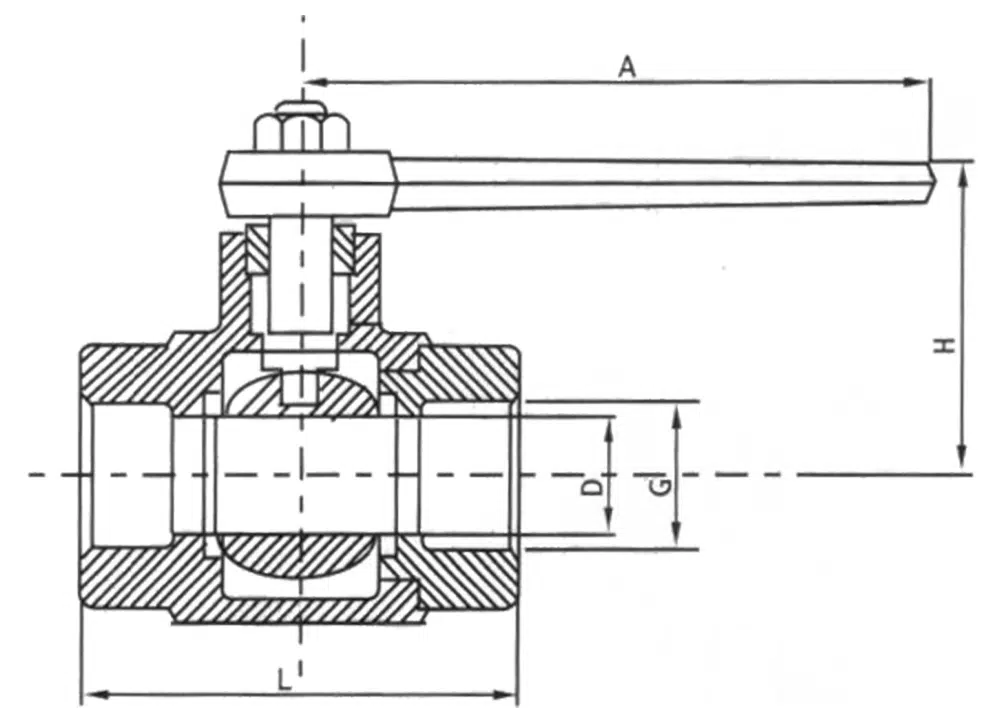

Ürün Boyut Referansı
bir cadde | L | D | A | H |
DN15 | 54 | 14 | 77 | 43 |
DN20 | 62 | 16 | 77 | 43 |
DN25 | 71.5 | 24 | 100 | 70 |
DN32 | 89 | 28 | 115 | 75 |
DN40 | 97 | 33 | 130 | 80 |
DN50 | 110 | 40 | 150 | 80 |
DN65 | 136 | 53 | 190 | 105 |
DN80 | 161 | 64 | 190 | 120 |
DN100 | 192 | / | / | / |
