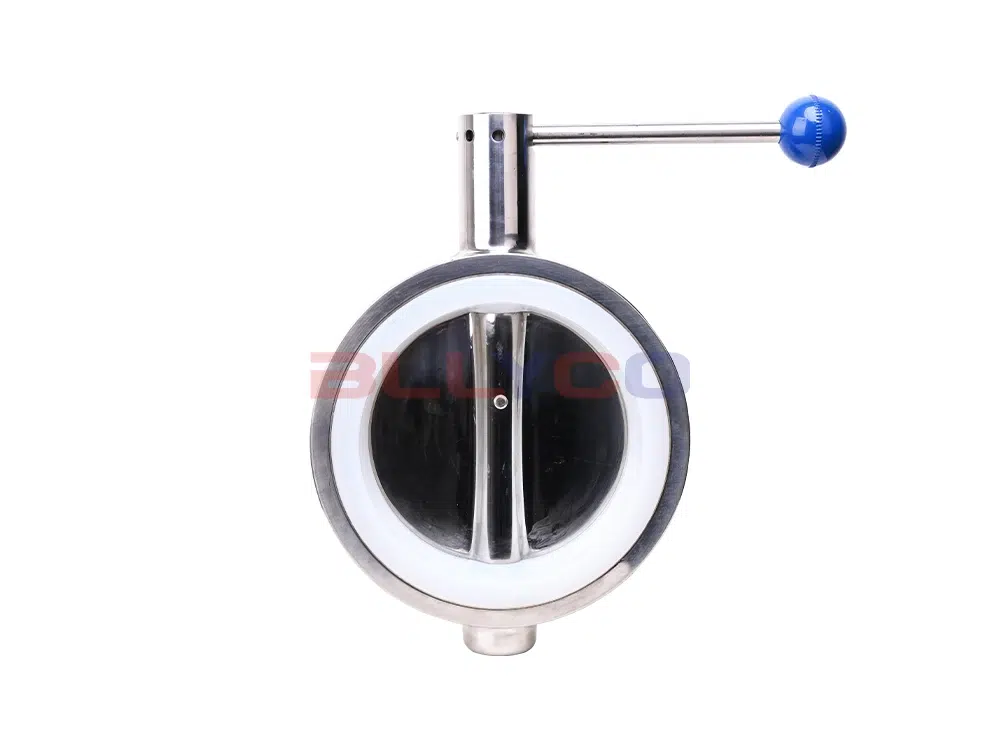

D71X-10P sıhhi alın kelepçeli kelebek vana, sıhhi proses sıvısı kontrolü için tasarlanmış bir tür vanadır. Vana gövdesi, vana sapı ve diğer temel bileşenler çoğunlukla iyi korozyon direnci ve yüksek sıcaklık direnci ile 304 paslanmaz çelikten yapılmıştır. Sızdırmazlık malzemesi, toksik olmayan, kokusuz ve sıhhi gereksinimleri karşılayan gıda sınıfı silikondan yapılmıştır. Kompakt yapı, kolay temizlenebilirlik, esnek çalışma ve iyi sızdırmazlık performansı özelliklerine sahiptir. Yüksek hijyen standartları gerektiren gıda, içecek, ilaç, kozmetik ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Parametresi
Ürün Modeli | D71X-10P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Valf plakası malzemesi | 304 paslanmaz çelik |
Kauçuk astar malzemesi | silikon kauçuk |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤100°C |

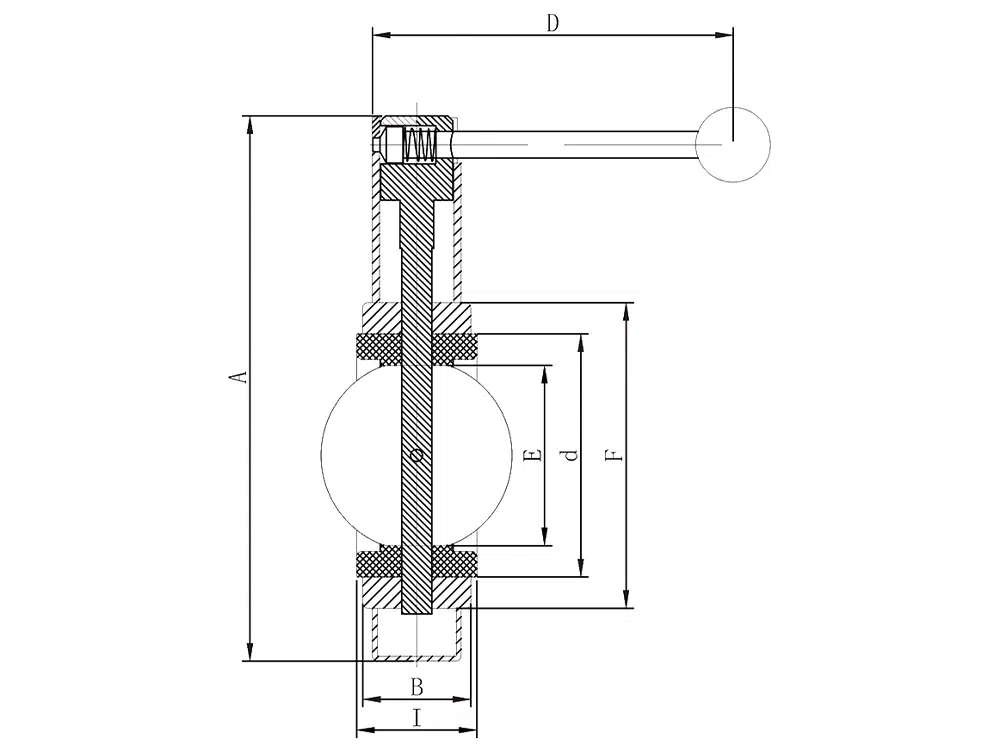

Ürün Boyut Referansı
bir cadde | I | B | E | d | F |
| D |
DN25 | 32 | 28 | 25.5 | 42 | 60 | 131 | 111 |
DN32 | 38.5 | 36 | 30.5 | 54 | 73 | 157 | 130 |
DN40 | 41 | 38 | 37.5 | 62 | 80 | 164 | 130 |
DN50 | 44 | 41 | 48 | 72 | 94 | 190 | 148 |
DN65 | 46.5 | 44 | 64 | 87 | 108 | 204 | 148 |
DN80 | 49 | 45 | 78 | 96 | 126 | 223 | 148 |
DN100 | 53.5 | 50 | 96 | 119 | 158 | 263 | 148 |
DN125 | 59 | 55 | 121 | 145 | 173 | 288 | 218.5 |
DN150 | 61 | 55 | 148 | 182 | 208 | 311 | 248 |
