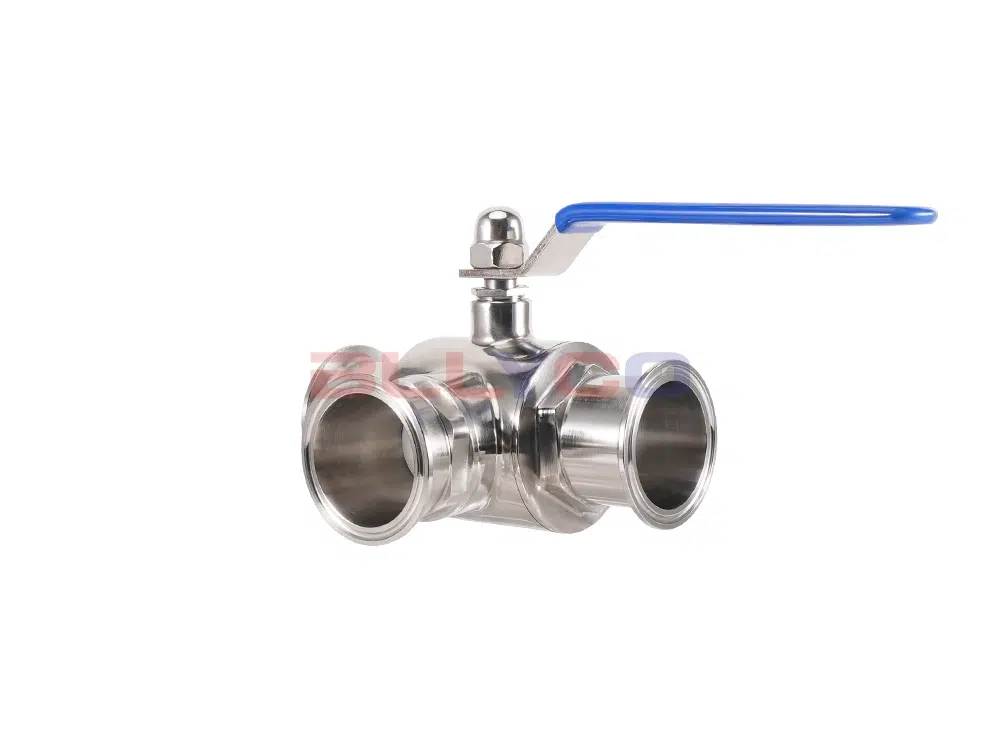

Q84F-10P sıhhi üç yollu küresel vana, esas olarak boru hattında yön değişikliği ve dağıtım rolünü oynayan L tipi üç yollu yapıyı benimser. Sızdırmazlık halkası tamamen kapalıdır, boşluk ve ölü boşluk yoktur ve sızdırmazlık elemanı iyi sızdırmazlık özelliğine sahip PTFE malzemeden yapılmıştır. Üç uç, kolay sökme, temizleme ve bakım için kelepçelerle bağlanır. Kömür kimya endüstrisi, petrokimya endüstrisi, kauçuk, kağıt yapımı, ilaç ve diğer alanlarda yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Akışkan direncinin kullanımı küçüktür, direnç katsayısı boru bölümünün aynı uzunluğuna eşittir.
- Basit yapı, küçük boyut ve hafiflik.
- Sızdırmazlık malzemesi, iyi sızdırmazlık performansına sahip PTFE kullanır.
- Üç uç kolay sökme, temizleme ve bakım için kelepçelenmiştir.
Ürün Parametresi
Ürün Modeli | Q84F-10P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Dolaşım biçimleri | L şeklinde |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |
Ürün Boyut Referansı
dış çap | D | D1 | L1 | L2 | H |
Ф19 | 50.5 | 16 | 106 | 60 | 58 |
Ф25 | 50.5 | 22.4 | 126 | 61 | 62 |
Ф32 | 50.5 | 28.8 | 137 | 68 | 71 |
Ф38 | 50.5 | 35.1 | 154.5 | 76.2 | 81 |
Ф45 | 64 | 41.7 | 165.5 | 81 | 90 |
Ф51 | 64 | 47.8 | 168 | 83.4 | 90 |
Ф57 | 77.5 | 53 | 171 | 86 | 103 |
Ф63 | 77.5 | 59.5 | 185 | 94.5 | 103 |
Ф76 | 91 | 72.2 | 220 | 122 | 110 |
Ф89 | 106 | 85 | 240 | 134.5 | 118 |
Ф102 | 119 | 97.6 | 266 | 151 | 130 |

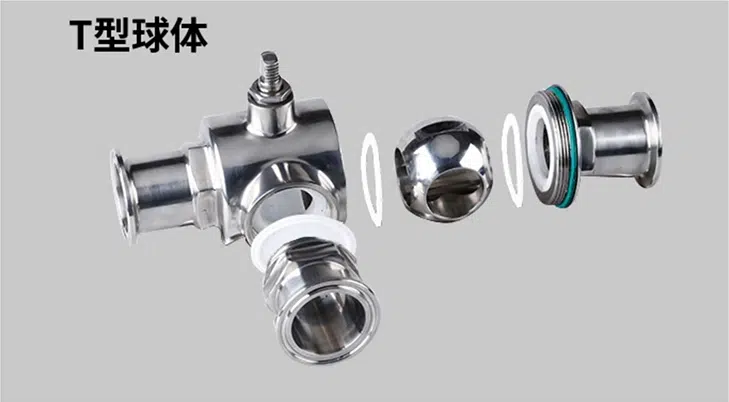

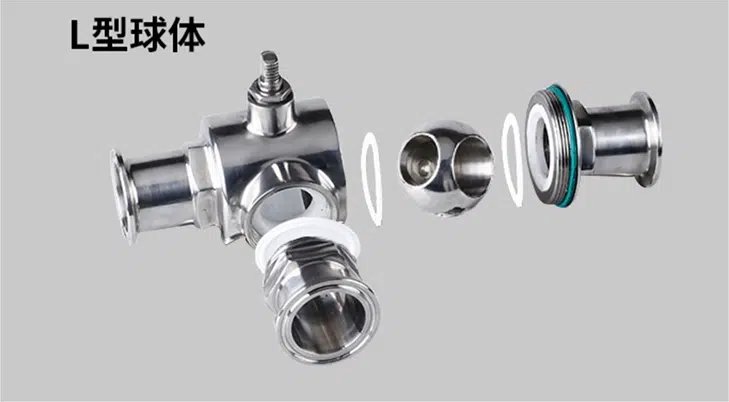

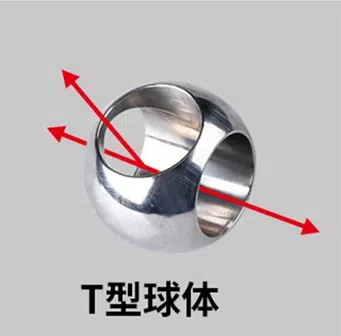

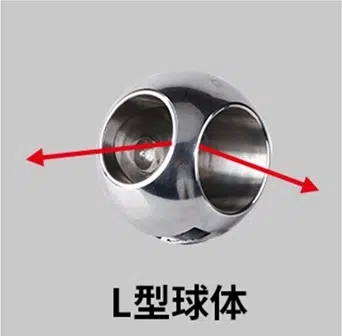

T ve L şekilli küreler

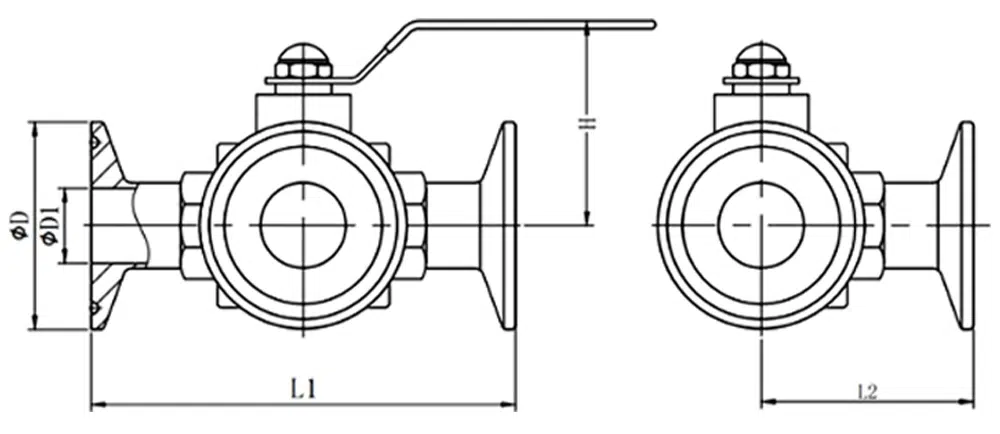

Kurulum Şeması
