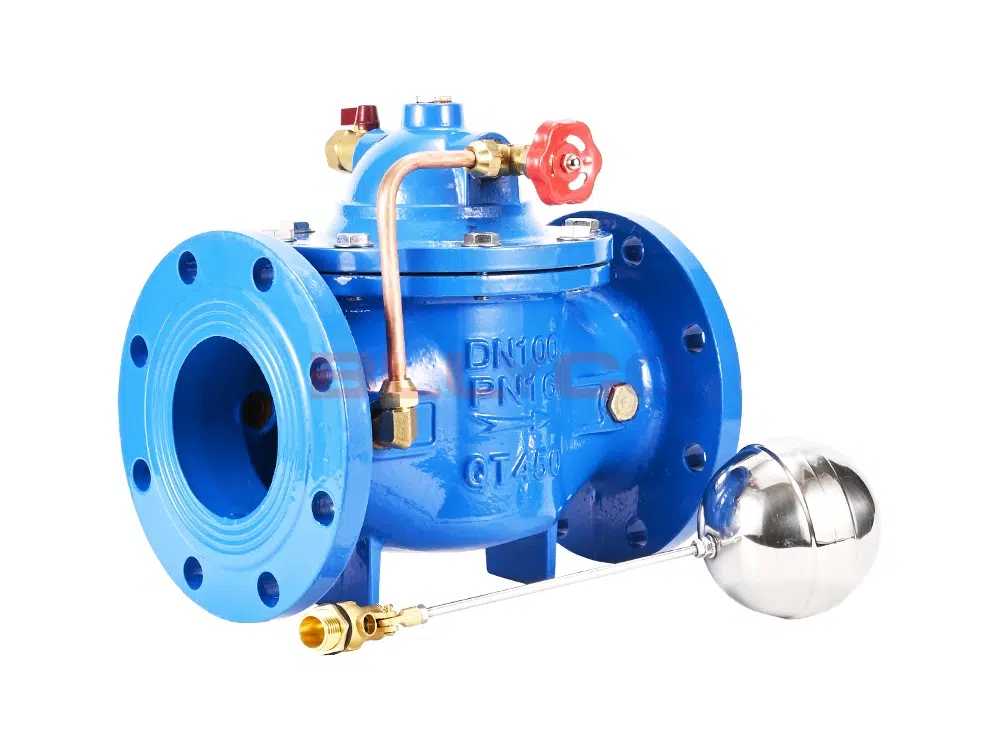

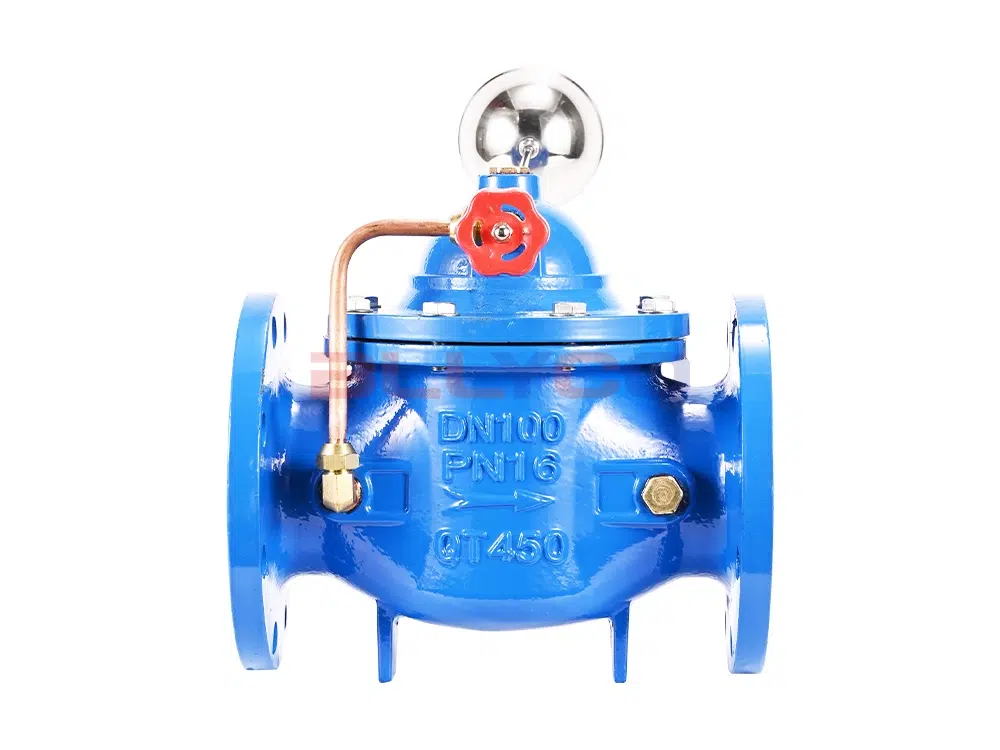

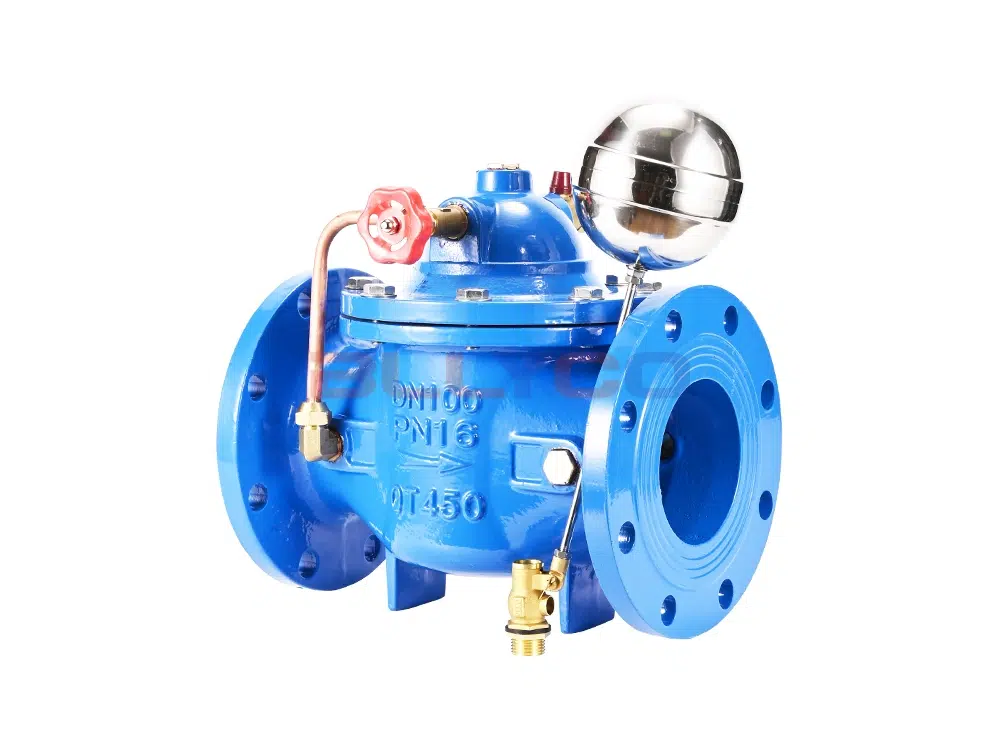

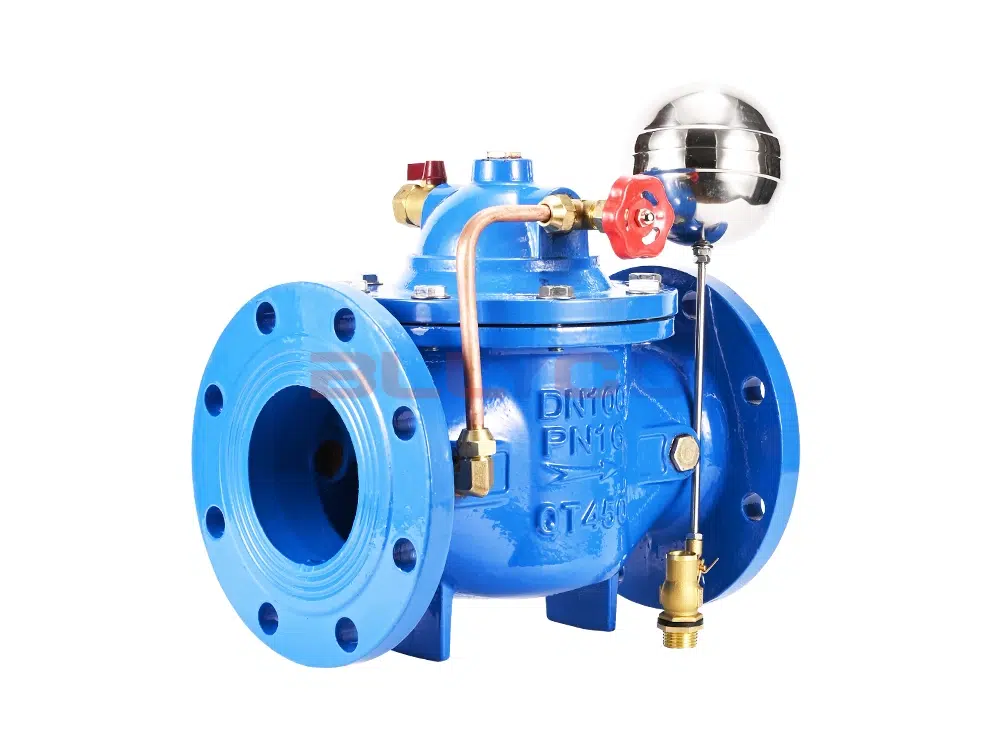

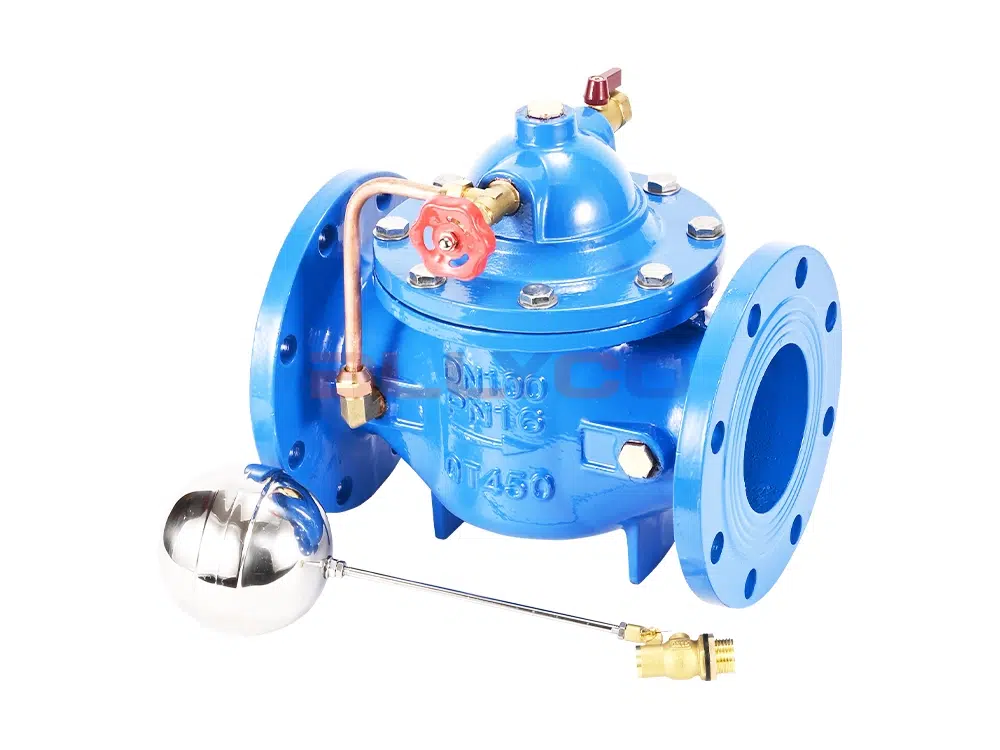

100X uzaktan kumandalı şamandıra valfi, ana valf, iğne valf, küresel valf, şamandıra valfi, mikro filtre ve hidrolik kontrol alıcı sisteminin diğer bileşenlerinden oluşur, sıvı seviyesi yüksekliğinin ayarlanmış, otomatik kontrolü. 100X uzaktan kumandalı şamandıra valfi, diğer cihazlara ve enerji kaynaklarına ihtiyaç duymadan sıvı seviyesini kontrol etmek için doğrudan kullanılabilir, kolay bakım, sıvı seviyesi kontrolünün yüksek doğruluğu, su basıncından etkilenmez, sızdırmaz ve güvenilir. Yüksek binalarda, yaşam alanlarında ve su kulelerinin, havuzların ve sıvı seviyesi kontrolünün diğer tesislerinin diğer su şebekesi sistemlerinde yaygın olarak kullanılır.
Çalışma Prensibi
Boru hattı su kaynağının giriş ucundan geldiğinde, iğneli vana, küresel vana, şamandıra vanası normalde açık olduğundan, su mikro filtre, iğneli vana, kontrol odası, küresel vana, şamandıra vanasından havuza girer, bu sırada kontrol odası basınç oluşturmaz, ana vana açılır, su kulesi (havuz) su beslemesi. Su kulesinin (havuzun) su yüzeyi ayarlanan yüksekliğe yükseldiğinde, şamandıra şamandıra valfini kapatmak için yüzer, kontrol odasındaki su basıncı yükselir, ana valfi kapanmaya iter ve su beslemesi durur. Su yüzeyi düştüğünde, şamandıra valfi tekrar açılır, kontrol odasındaki su basıncı düşer ve ana valf su beslemesine devam etmek için tekrar açılır ve sıvı seviyesinin ayarlanan yüksekliğini korur.
Ürün Parametresi
Ürün Modeli | 100X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

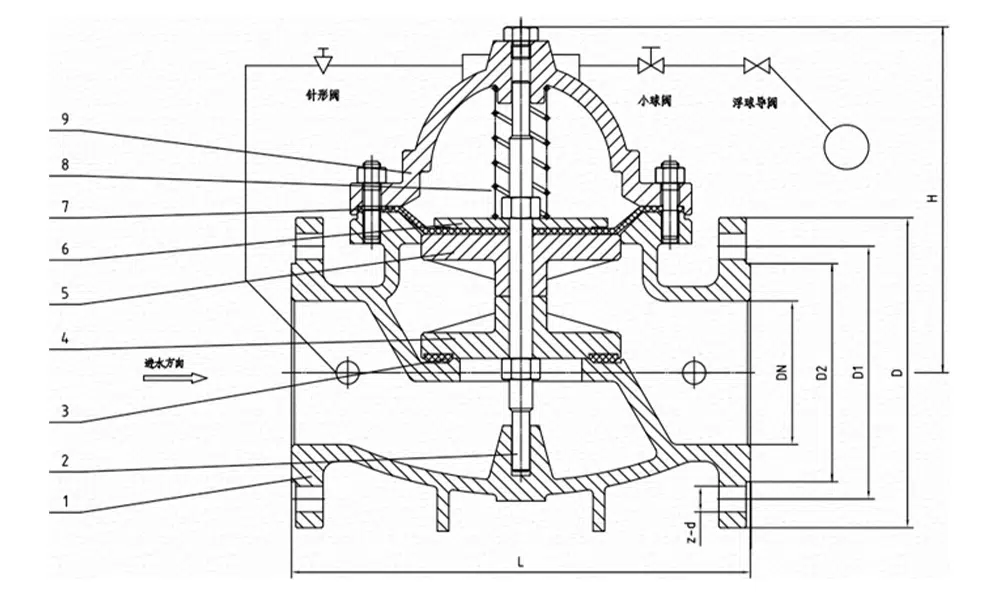

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | b | f | z-d |
DN40 | 215 | 150 | 110 | 88 | 18 | 3 | 4-18 |
DN50 | 215 | 165 | 125 | 102 | 18 | 3 | 4-18 |
DN65 | 230 | 185 | 145 | 122 | 18 | 3 | 4-18 |
DN80 | 255 | 200 | 160 | 138 | 20 | 3 | 8-18 |
DN100 | 290 | 220 | 180 | 158 | 20 | 3 | 8-18 |
DN125 | 285 | 250 | 210 | 188 | 22 | 3 | 8-18 |
DN150 | 365 | 285 | 240 | 212 | 22 | 3 | 8-22 |
DN200 | 430 | 340 | 295 | 268 | 24 | 3 | 12-22 |
