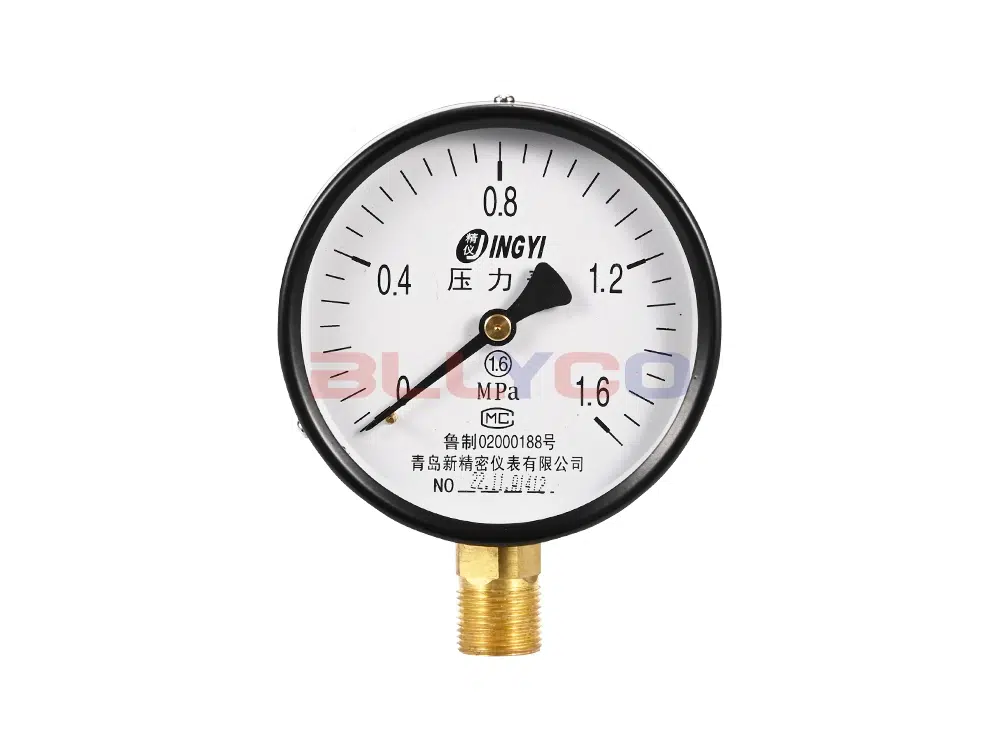

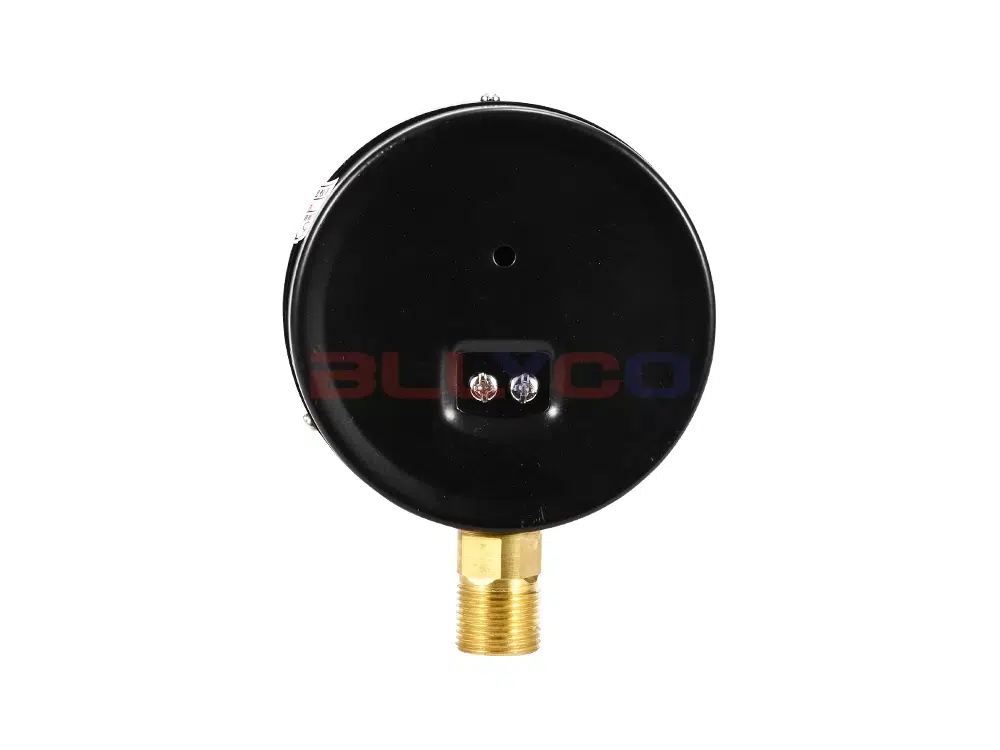

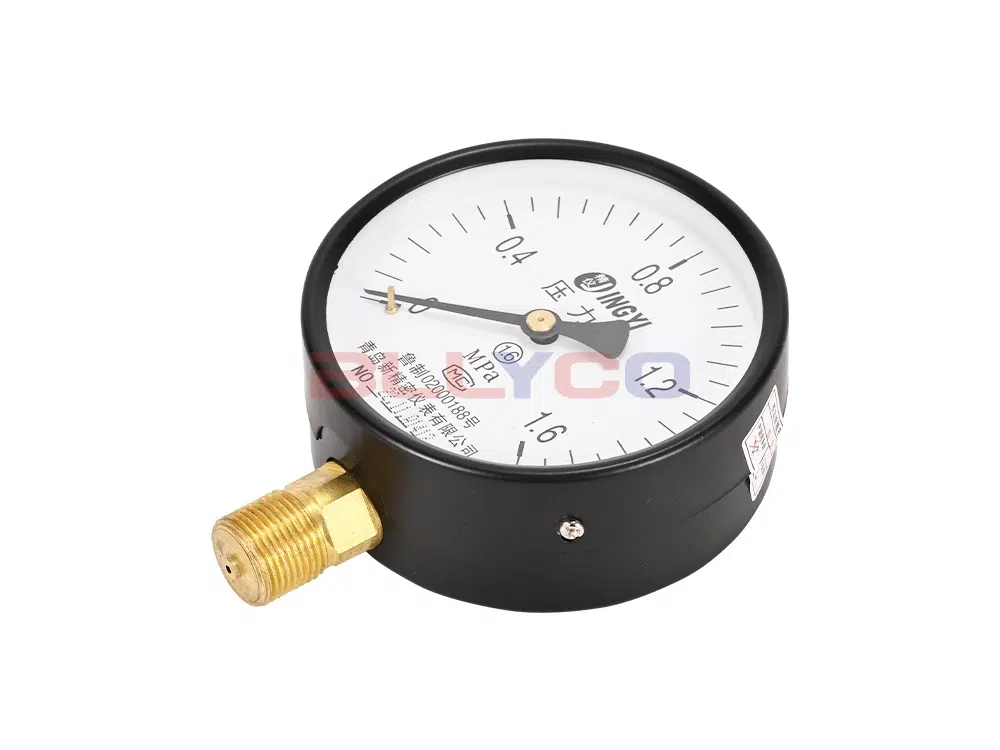

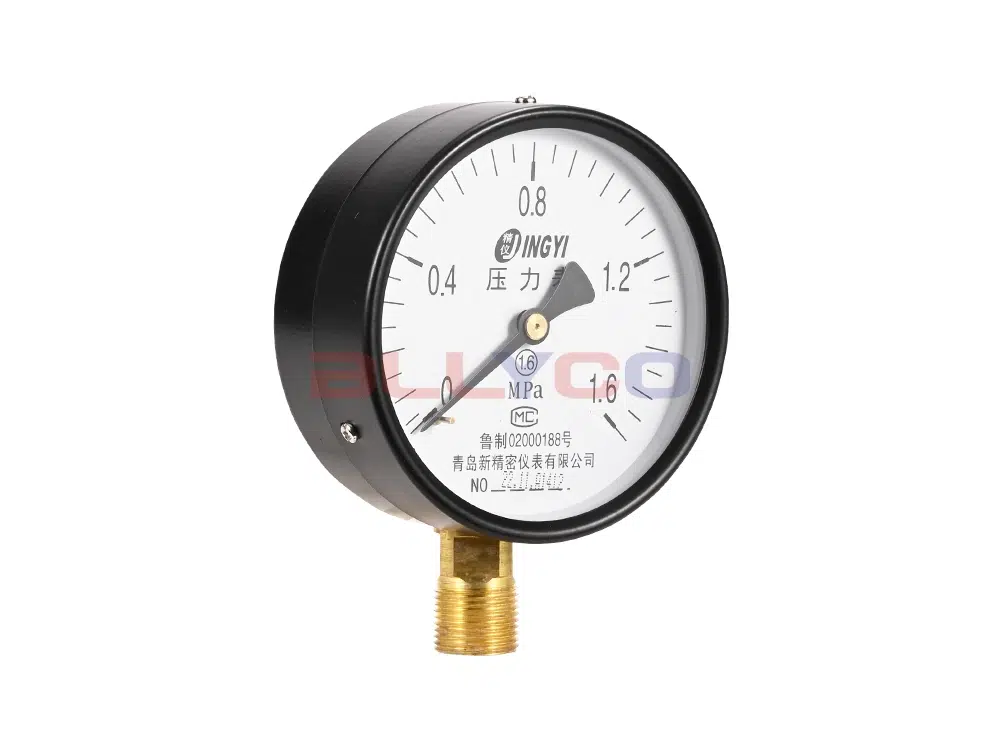

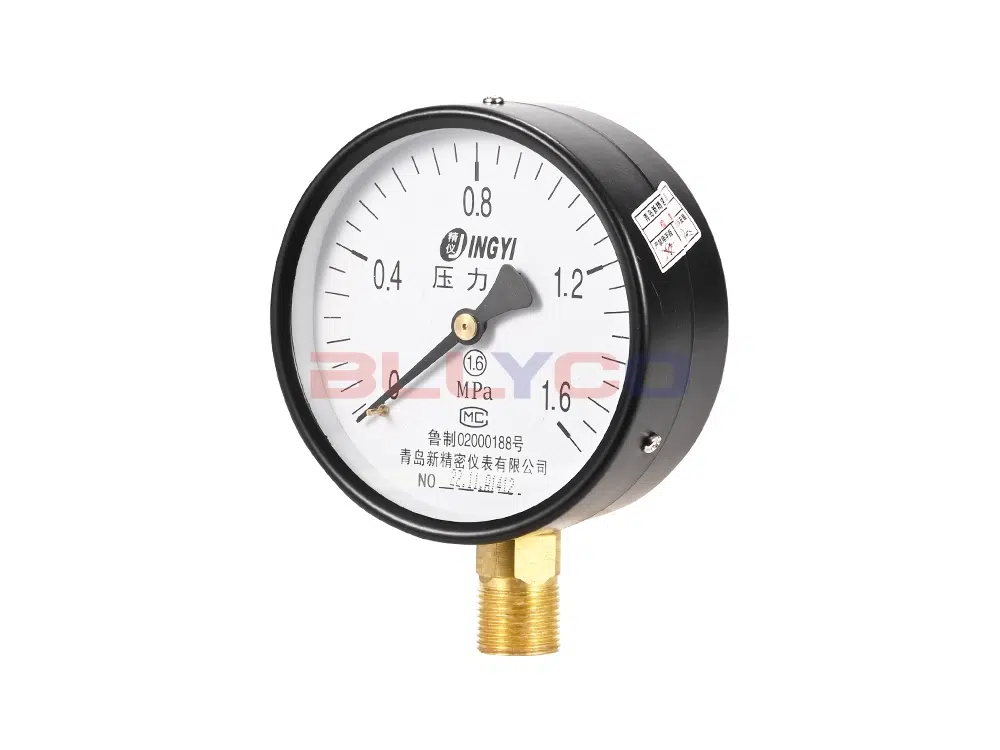

Y100 genel basınç göstergesi (0-1.6MPa radyal tip) sıvı, buhar ve gaz gibi patlayıcı olmayan, kristalleşmeyen, yoğunlaşmayan ve çelik ve bakır alaşımı için korozif olmayan ortamların basıncını ölçmek için uygundur.
yapısal prensip

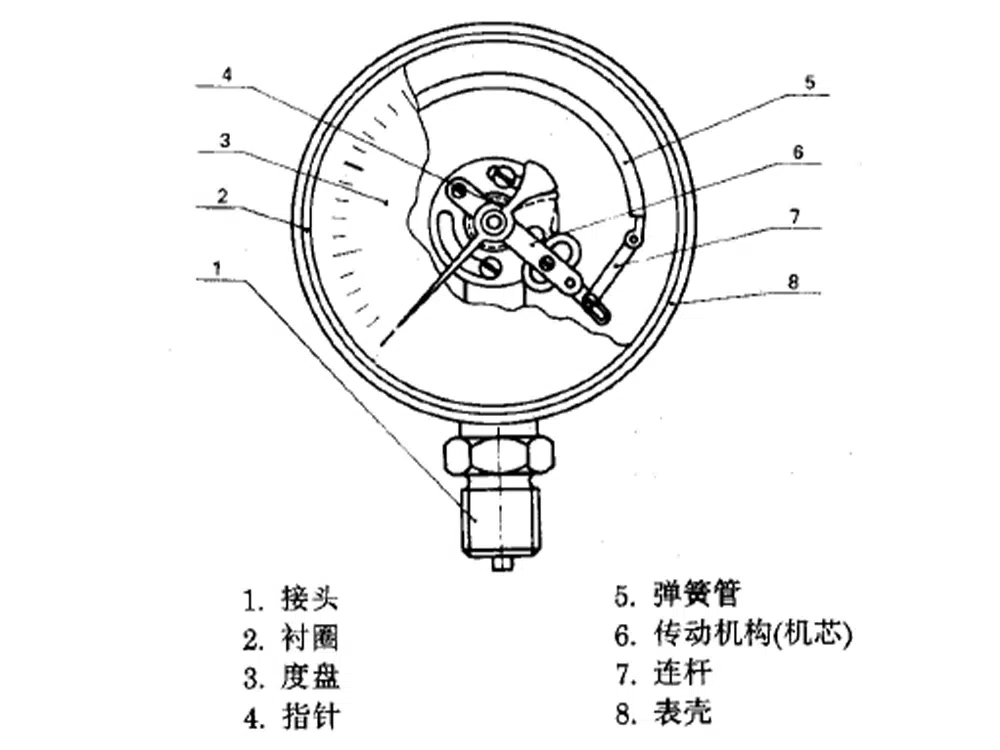

Manometrenin ölçüm sistemi bir konektör, bir yaylı boru ve bir iletim mekanizmasından oluşur ve manometrenin okuması bir ibre ile gösterilir. Ölçülen ortamın basıncı konektör aracılığıyla manometrenin yayına iletildiğinde, yay borusu basınca maruz kalır ve iletim mekanizmasını ve ibreyi tahrik eden elastik deformasyon üretir ve bu sırada ibre manometrenin kadranındaki ölçek değerini, yani ölçülen ortamın basınç değerini gösterir.
Model örnekleri
- Y100, kadran çapı 100 mm olan radyal tip bir genel basınç göstergesini belirtir.
- Y100Z, kadran çapı 100 mm olan eksenel tip bir genel basınç göstergesini gösterir.
- Y100ZT, 100 mm kadran çaplı eksenel kenarlı tip genel basınç göstergesini temsil eder.
Ürün Parametresi
Ürün Modeli | Y100 Serisi |
Doğruluk Sınıfı | 1.6 seviye |
Ölçüm aralığı | 0-1,6MPa (0～0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60 veya -0,1～0, 0,06, 0,15, 0,3, 0,5, 0,9, 1,5, 2,4MPa aralığı seçilebilir) |
Konektör İpliği | M20*1.5 |
Kasa Malzemesi | normal çelik |
Ortak Malzeme | Bakır alaşımı HPb59-1 |
Yay Borusu Malzemesi | Fosforlu bakır QSn4-0,3 |
hareket | bakır alaşımı |
Ortam sıcaklığı | -40 ～ 70 ℃ Bağıl nem en fazla 85% |
sıcaklık etkisi | 0,4%/10°C'den fazla değil (kullanım sıcaklığı sapması 20±5°C) |
ağırlıklar | Yaklaşık 0,5 kg |

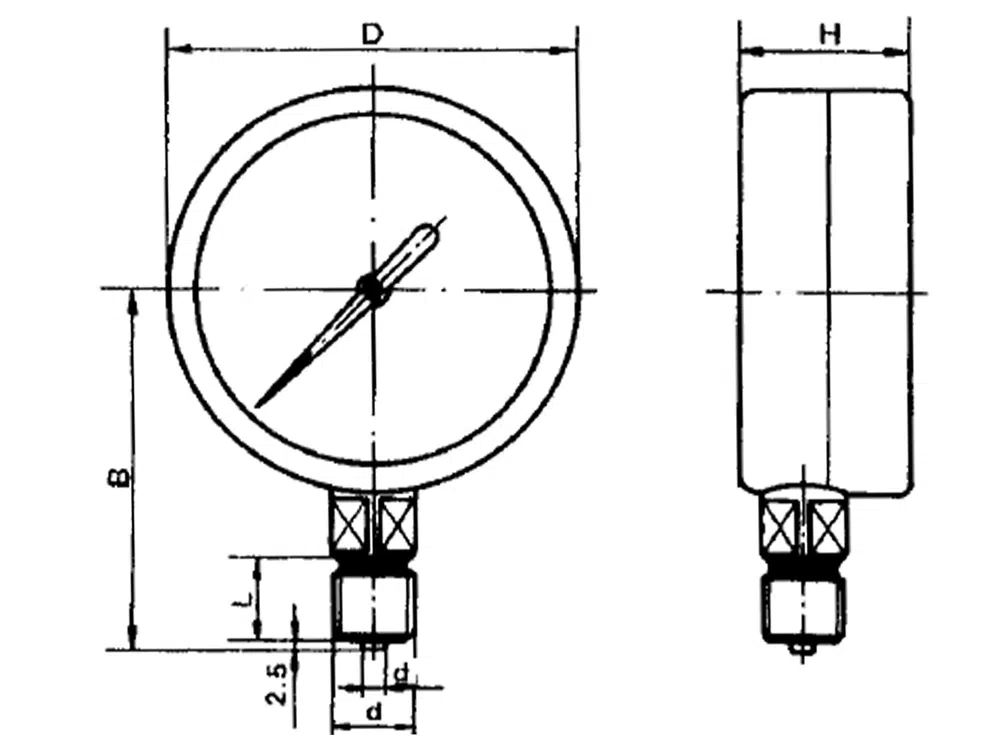

Ürün Boyut Referansı
model numarası | D | L | B | H | d | d1 |
Y100 | 100 | 20 | 90 | 42 | M20*1.5 | 6 |
