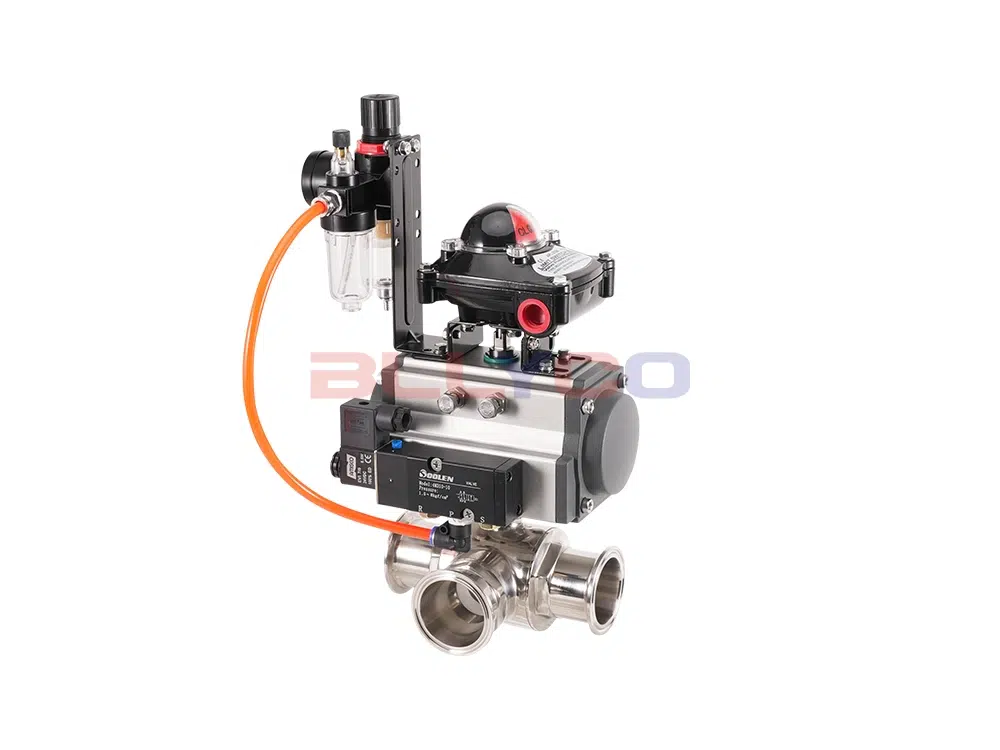

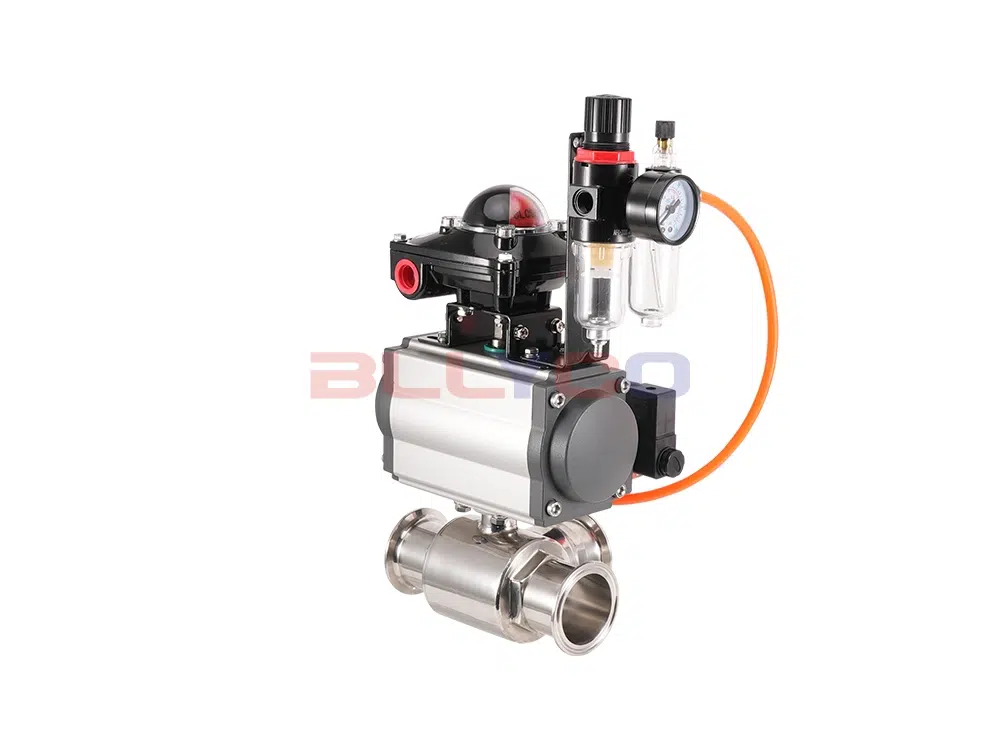

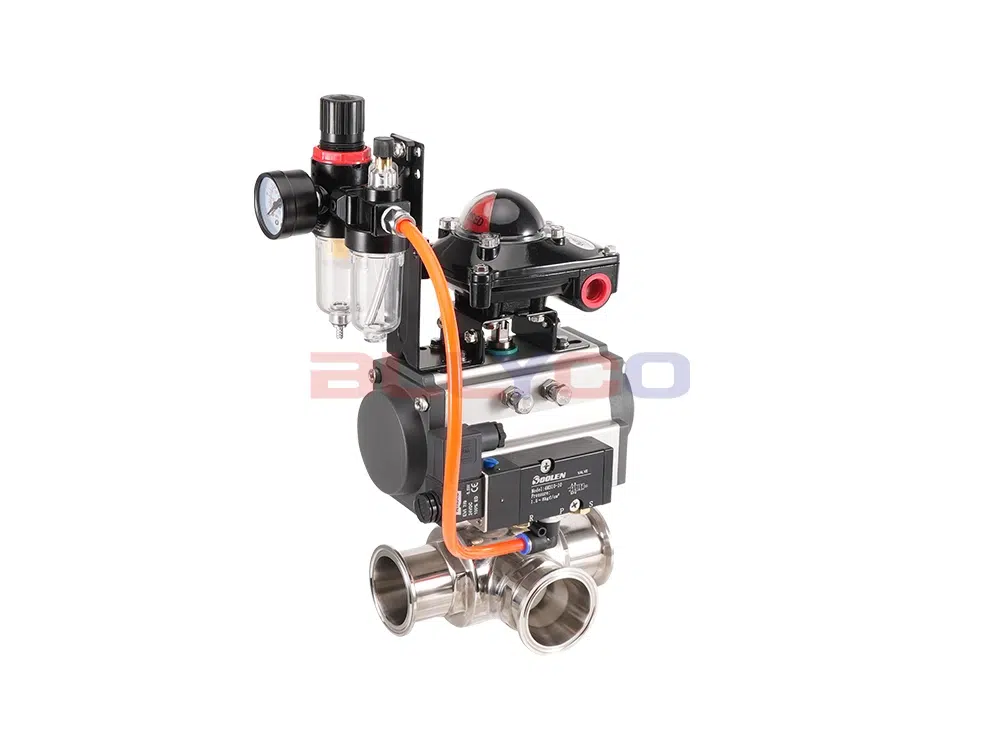

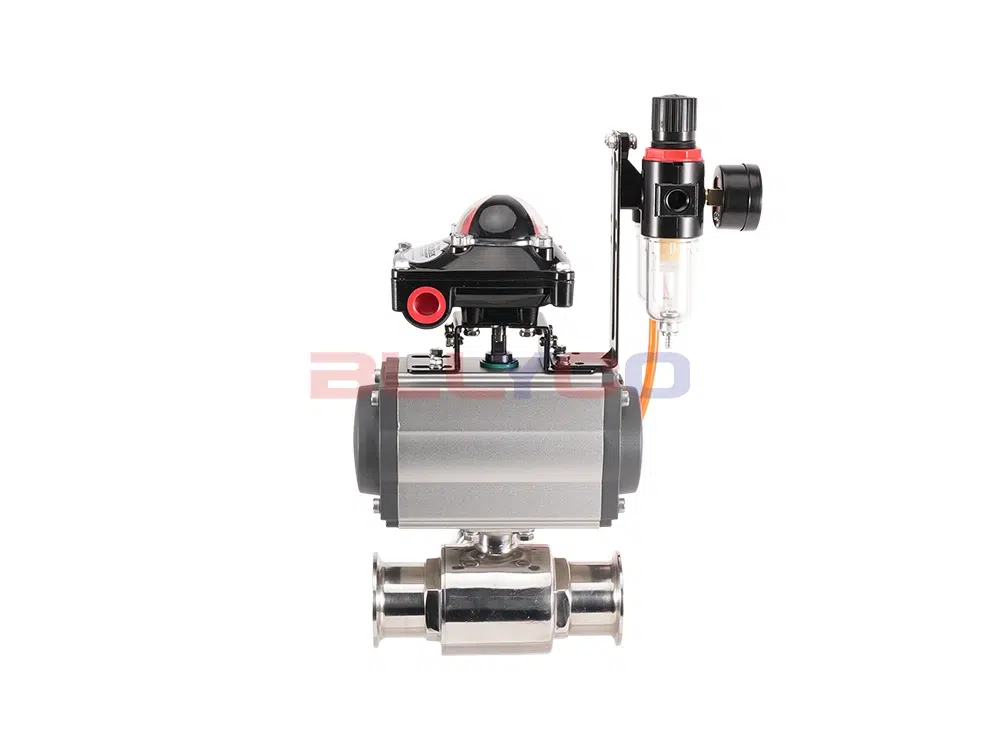

Q685F-10P气动快装三通球阀是由气动角行程执行器与卫生级球阀装配组成。气动快装三通球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，没有死角且容易清洗，保证卫生。气动快装三通球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
Ürün Özellikleri
- Basit yapı, küçük boyut ve hafiflik.
- Gözenek boyutu borununkiyle karşılaştırılabilir ve tortu üretme olasılığı daha düşüktür.
- Yolluk iç duvarı, pürüzsüz ve engelsiz bir akış sağlamak için 240 Grit parlatılmıştır.
- Tamamen kapsüllenmiş PTFE conta sayesinde ölü nokta yoktur ve temizlenmesi kolaydır.
- Kelepçe bağlantı yöntemini benimseyen, basit ve rahat kurulum ve demontaj.
Ürün Parametresi
Ürün Modeli | Q685F-10P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Silindir malzemesi | alüminyum |
Silindir tipi | AT çift etkili |
Nominal basınç | ≤1.0Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤120°C |

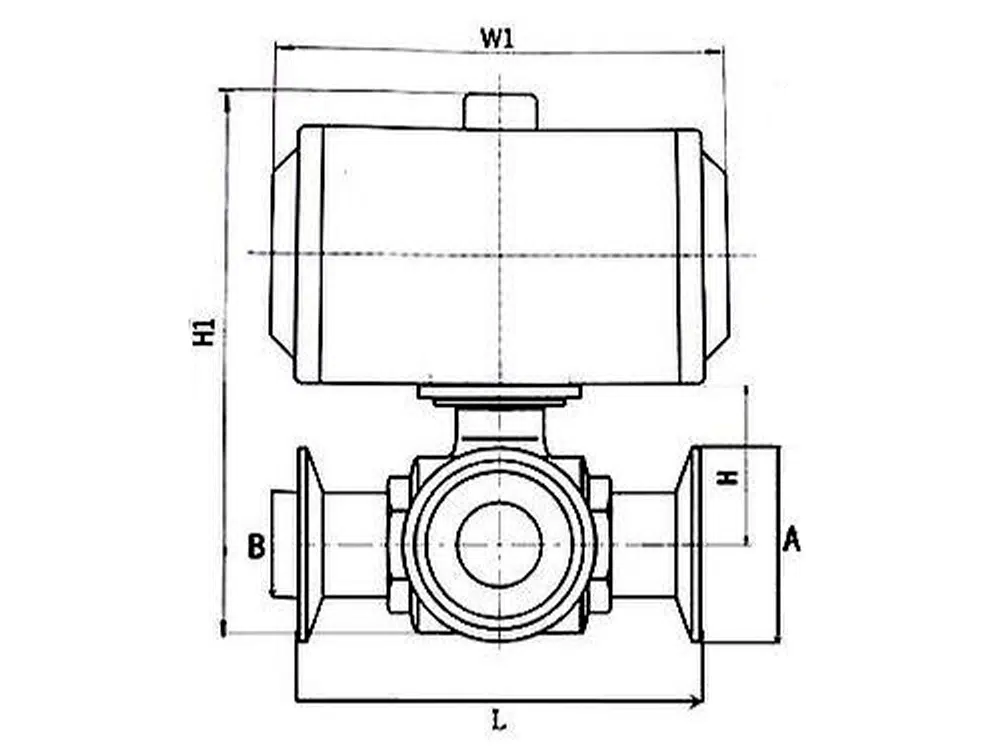

Ürün Boyut Referansı
dış çap | A | B | H1 | W1 | L |
φ19 | 50.5 | 15 | 172 | 147 | 105 |
φ25 | 50.5 | 20 | 172 | 147 | 126 |
φ32 | 50.5 | 25 | 178 | 147 | 137 |
φ38 | 50.5 | 32 | 218 | 168 | 154 |
φ45 | 50.5 | 35 | 228 | 168 | 165 |
φ51 | 64 | 40 | 228 | 168 | 168 |
φ63 | 77 | 50 | 260 | 210 | 184 |
φ76 | 91 | 65 | 300 | 262 | 220 |
φ89 | 106 | 80 | 335 | 265 | 240 |
φ102 | 119 | 90 | 395 | 300 | 266 |
