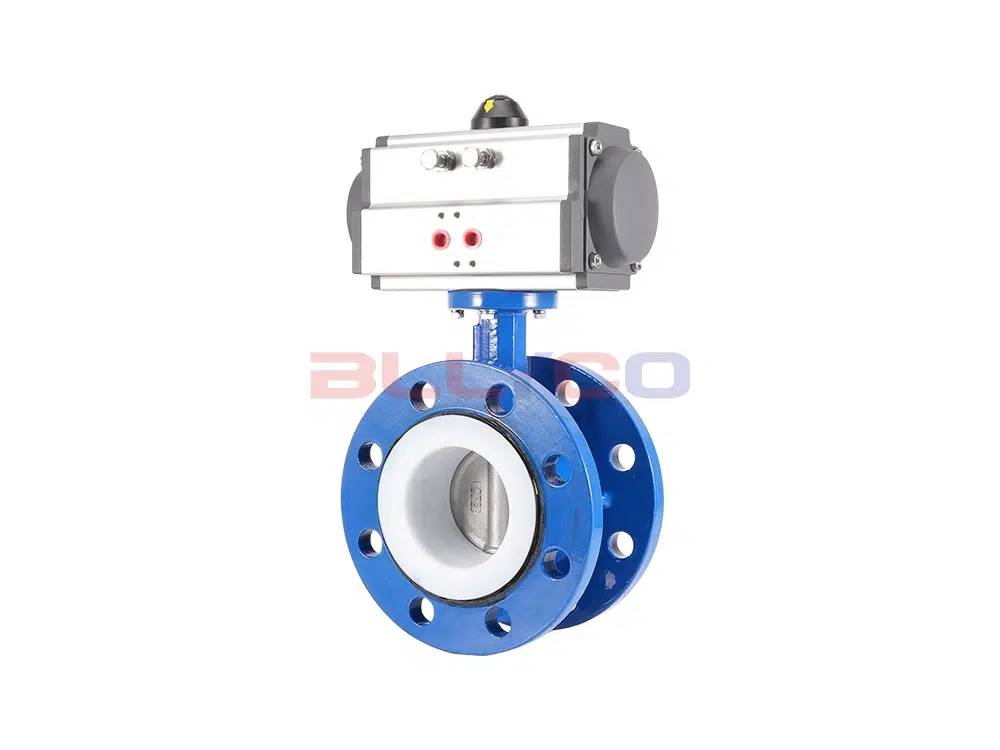

D641F-16Q pnömatik flanş PTFE kelebek vana, güvenilir performansa, basit desteklemeye, büyük akış kapasitesine sahiptir, özellikle ortam için uygundur, viskozdur, partiküller içerir, vesileyle lif yapısı. Akışı düzenlemek ve ortamın rolünü kesmek için tekstil, kağıt yapımı, gıda, ilaç, kimya endüstrisi, petrol, elektrik enerjisi, su temini ve drenaj, gaz ve diğer boru hatları gibi ≤ 150 ℃ sıcaklık için uygundur.
Ürün Özellikleri
- Yenilikçi ve rasyonel tasarım, hafif yapı, hızlı açılma ve kapanma.
- Düşük çalışma torku, kullanımı kolay, zahmetsiz ve çevik.
- Herhangi bir pozisyonda monte edilebilir, bakımı kolaylaştırır.
- Contalar değiştirilebilir ve sıfır sızıntı ile güvenilir çift yönlü sızdırmazlık sağlar.
Ürün Parametresi
Ürün Modeli | D641F-16Q |
Valf gövde malzemesi | sfero döküm |
Valf plakası malzemesi | 304 paslanmaz çelik |
Kauçuk astar malzemesi | PTFE politetrafloroetilen |
Silindir malzemesi | alüminyum |
Silindir tipi | AT çift etkili |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤150°C |

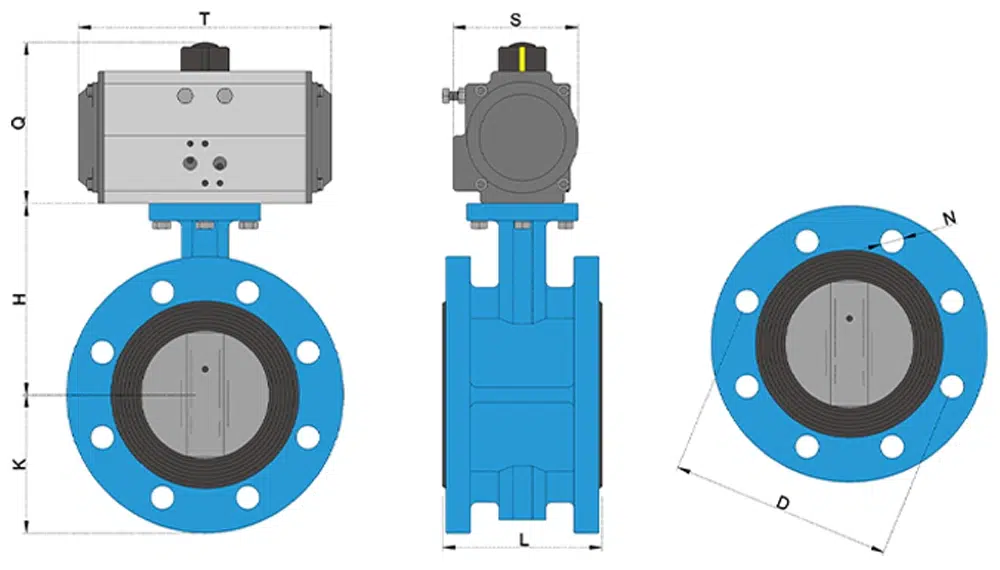

Ürün Boyut Referansı
bir cadde | L | T | H | S | Q | K | D | n-d |
DN50 | 108 | 147 | 130 | 71.5 | 92 | 83 | 125 | 4-18 |
DN65 | 112 | 168 | 140 | 83 | 108 | 93 | 145 | 4-18 |
DN80 | 114 | 186 | 150 | 95 | 119.5 | 100 | 160 | 8-18 |
DN100 | 127 | 212 | 165 | 103 | 128.7 | 110 | 180 | 8-18 |
DN125 | 140 | 262 | 180 | 108.5 | 136.5 | 123 | 210 | 8-18 |
DN150 | 140 | 268 | 200 | 121.5 | 153 | 143 | 240 | 8-22 |
DN200 | 152 | 301 | 230 | 142 | 185 | 171 | 295 | 12-22 |
DN250 | 165 | 390 | 270 | 152 | 202 | 203 | 355 | 12-26 |
DN300 | 178 | 458 | 320 | 174 | 227 | 230 | 410 | 12-26 |
DN350 | 190 | 534 | 350 | 206 | 260 | 260 | 470 | 16-26 |
DN400 | 216 | 538 | 390 | 226 | 285 | 285 | 525 | 16-30 |
