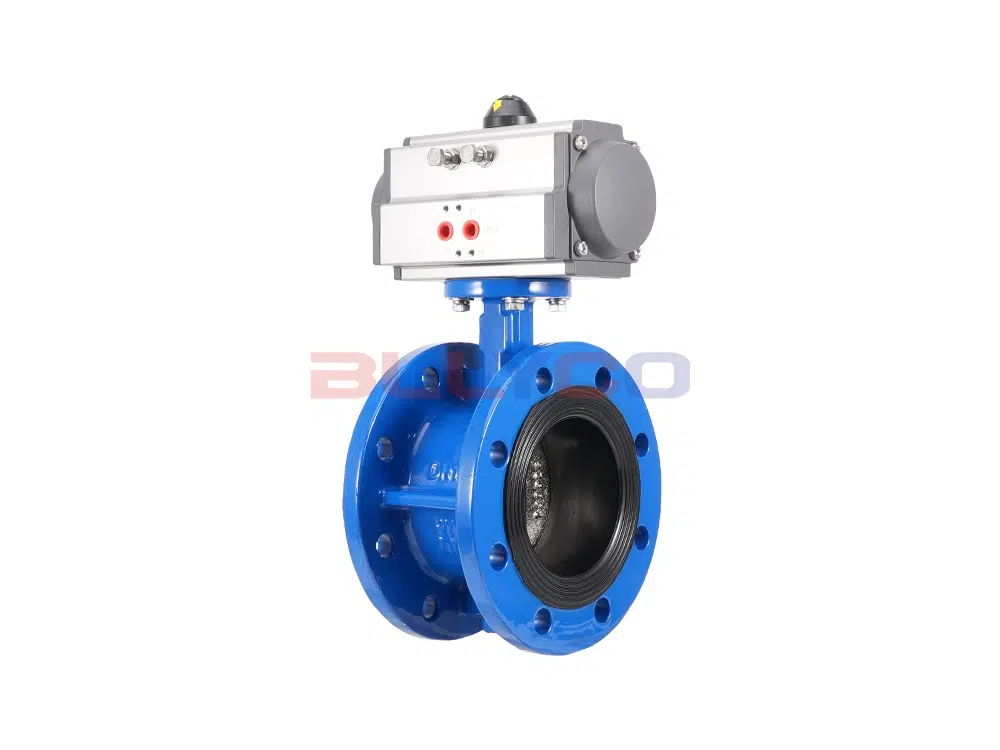

D641X-16Q气动法兰蝶阀性能可靠、配套简单、流通能力大，特别适合于介质是粘稠、含颗粒、纤维性质的场合。适用于温度≤80℃，如轻纺、造纸、食品、医药、化工、石油、电力、给排水、气体等管道上作调节流量和截流介质的作用。
Ürün Özellikleri
- Yenilikçi ve rasyonel tasarım, hafif yapı, hızlı açılma ve kapanma.
- Düşük çalışma torku, kullanımı kolay, zahmetsiz ve çevik.
- Herhangi bir pozisyonda monte edilebilir, bakımı kolaylaştırır.
- Contalar değiştirilebilir ve sıfır sızıntı ile güvenilir çift yönlü sızdırmazlık sağlar.
Ürün Parametresi
Ürün Modeli | D641X-16Q |
Valf gövde malzemesi | sfero döküm |
Valf plakası malzemesi | Sfero döküm demir/304 paslanmaz çelik |
衬胶材质 | EPDM |
Silindir malzemesi | alüminyum |
Silindir tipi | AT çift etkili |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤80°C |

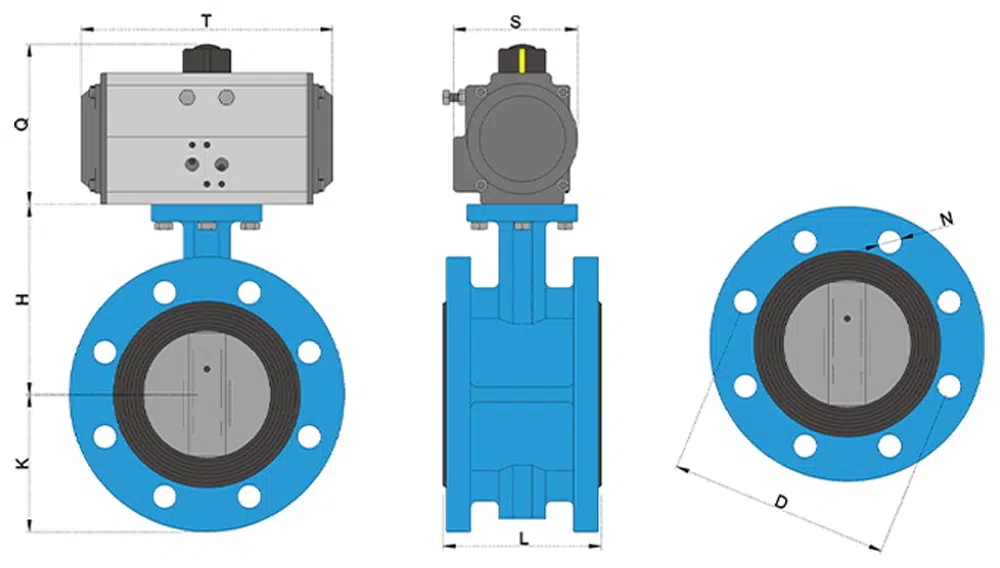

Ürün Boyut Referansı
bir cadde | L | T | H | S | Q | K | D | n-d |
DN50 | 108 | 147 | 130 | 71.5 | 92 | 83 | 125 | 4-18 |
DN65 | 112 | 168 | 140 | 83 | 108 | 93 | 145 | 4-18 |
DN80 | 114 | 186 | 150 | 95 | 119.5 | 100 | 160 | 8-18 |
DN100 | 127 | 212 | 165 | 103 | 128.7 | 110 | 180 | 8-18 |
DN125 | 140 | 262 | 180 | 108.5 | 136.5 | 123 | 210 | 8-18 |
DN150 | 140 | 268 | 200 | 121.5 | 153 | 143 | 240 | 8-22 |
DN200 | 152 | 301 | 230 | 142 | 185 | 171 | 295 | 12-22 |
DN250 | 165 | 390 | 270 | 152 | 202 | 203 | 355 | 12-26 |
DN300 | 178 | 458 | 320 | 174 | 227 | 230 | 410 | 12-26 |
DN350 | 190 | 534 | 350 | 206 | 260 | 260 | 470 | 16-26 |
DN400 | 216 | 538 | 390 | 226 | 285 | 285 | 525 | 16-30 |
