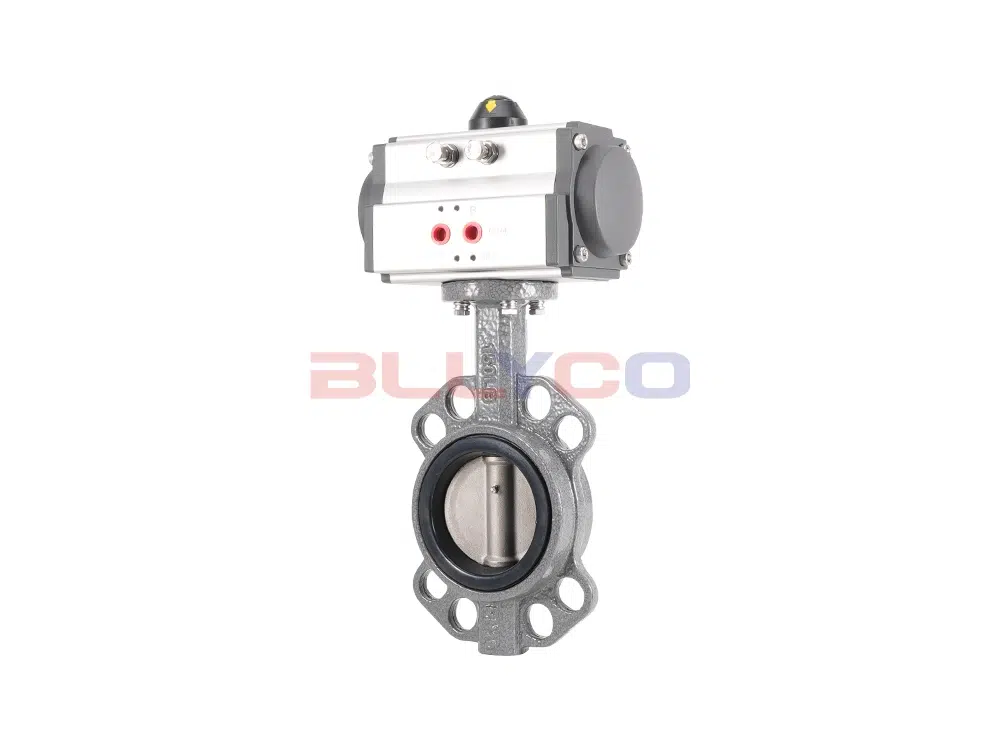

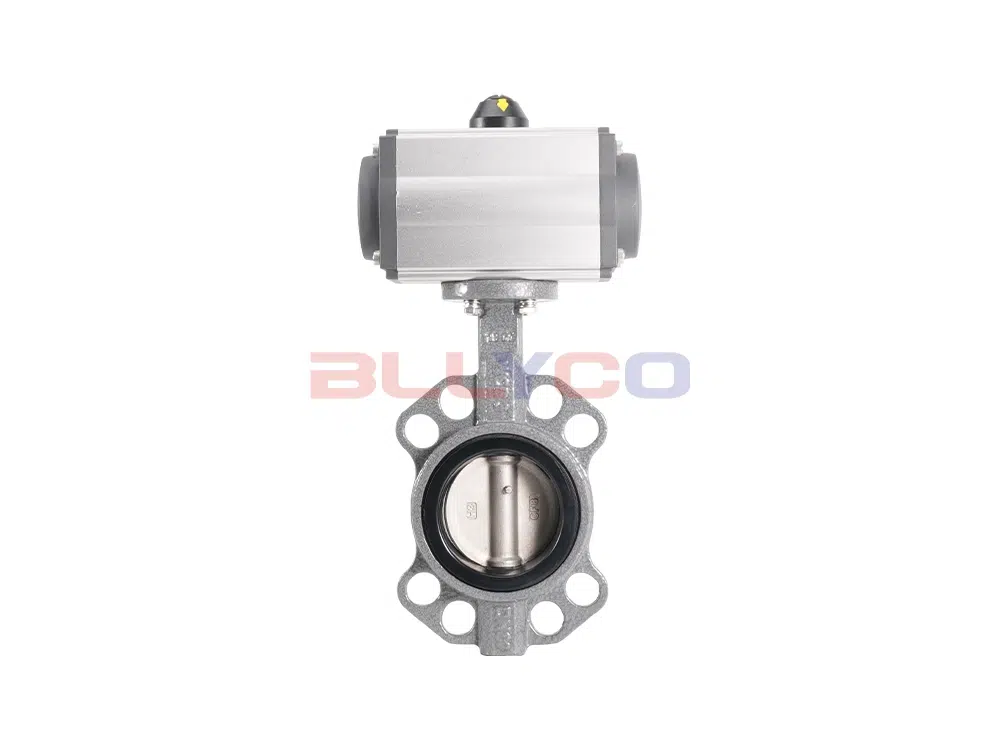

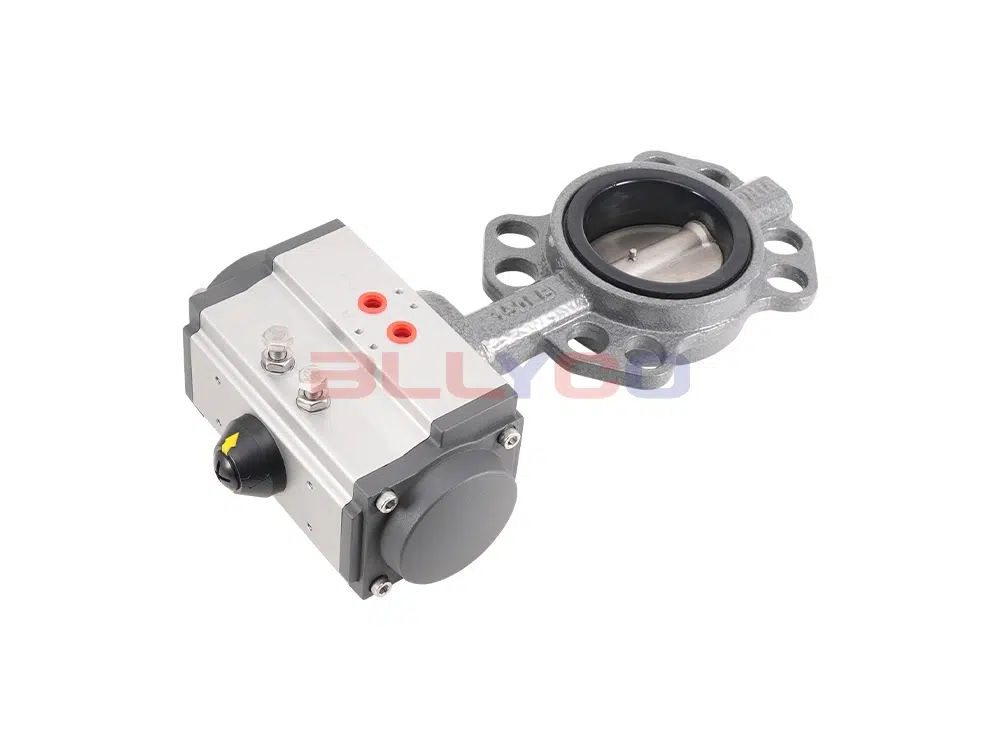

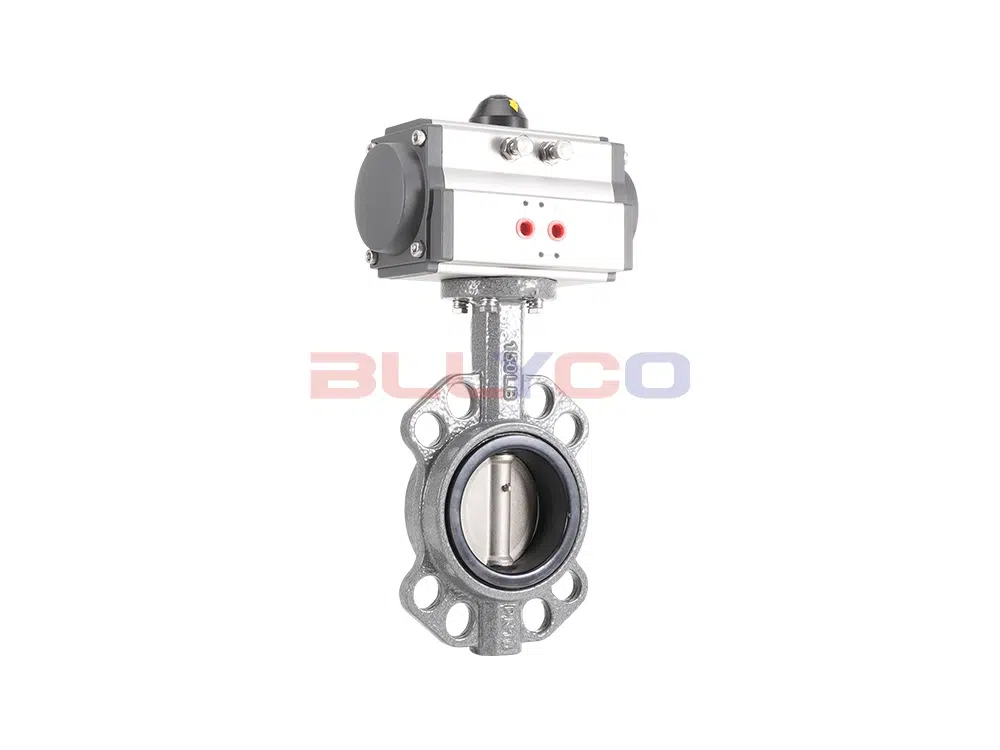

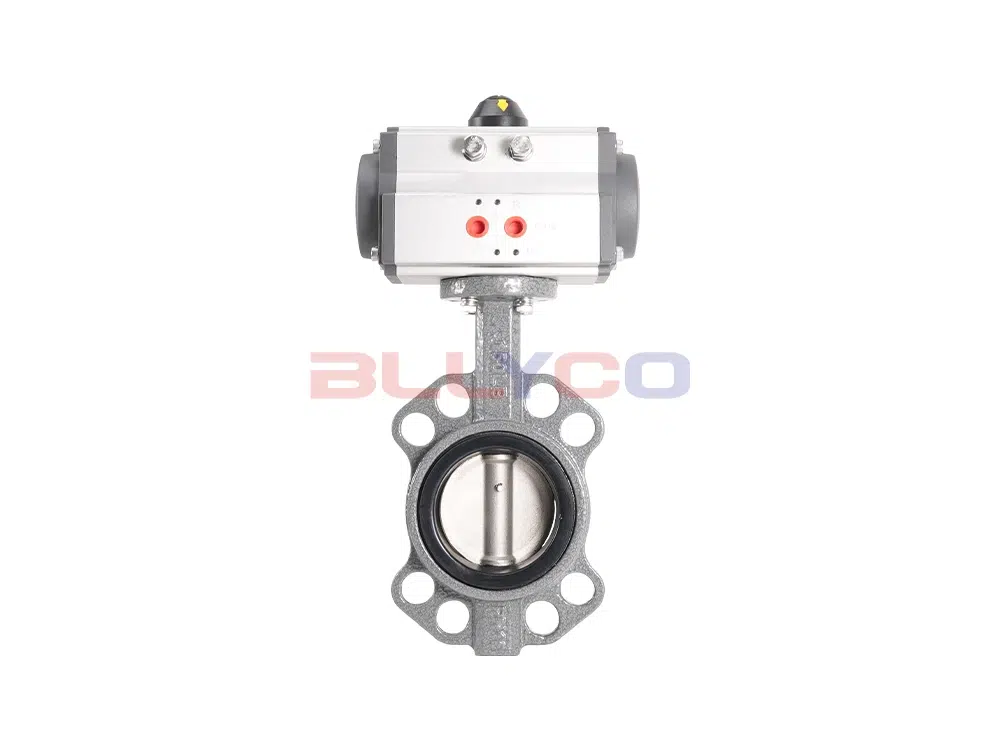

Pnömatik alın kelepçeli kelebek vana, basit yapısı, küçük akış direnci katsayısı, akış özellikleri düz olma eğiliminde olan ve döküntüleri tutmayan, boru hatları tarafından tercih edilen normal bir kelebek vanadır. Ve hafif, kurulumu kolay, sürüş torkunun avantajları küçüktür. Pnömatik kelebek vana, ortamı kesmek için kullanılabilir, ancak aynı zamanda ortamın akışını düzenlemek için de kullanılabilir. Drenaj, kanalizasyon, gıda, ısıtma, gaz, gemi, hidroelektrik, metalurji, enerji sistemleri ve tekstil endüstrilerinde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Kompakt ve hafiftir, sökülmesi ve bakımı kolaydır ve her pozisyonda monte edilebilir.
- Basit ve kompakt yapı, düşük çalışma torku, 90° dönüş ile hızlı açılma.
- Akış özellikleri düz olma eğilimindedir, iyi düzenleme performansı.
- Kelebek plaka ile valf gövdesi arasındaki bağlantı, olası iç sızıntı noktalarının üstesinden gelen pimsiz bir yapıya sahiptir.
- Kelebek plaka dış çemberi, sızdırmazlık performansını artıran ve vananın hizmet ömrünü uzatan küresel modellemeyi benimser.
- İki yönlü sızdırmazlık sağlamak için contalar değiştirilebilir ve güvenilirdir.
Ürün Parametresi
Ürün Modeli | D671X-16C |
Valf gövde malzemesi | dökme çelik |
Valf plakası malzemesi | Sfero döküm demir/304 paslanmaz çelik |
Kauçuk astar malzemesi | EPDM |
Silindir malzemesi | alüminyum |
Silindir tipi | AT çift etkili |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤80°C |

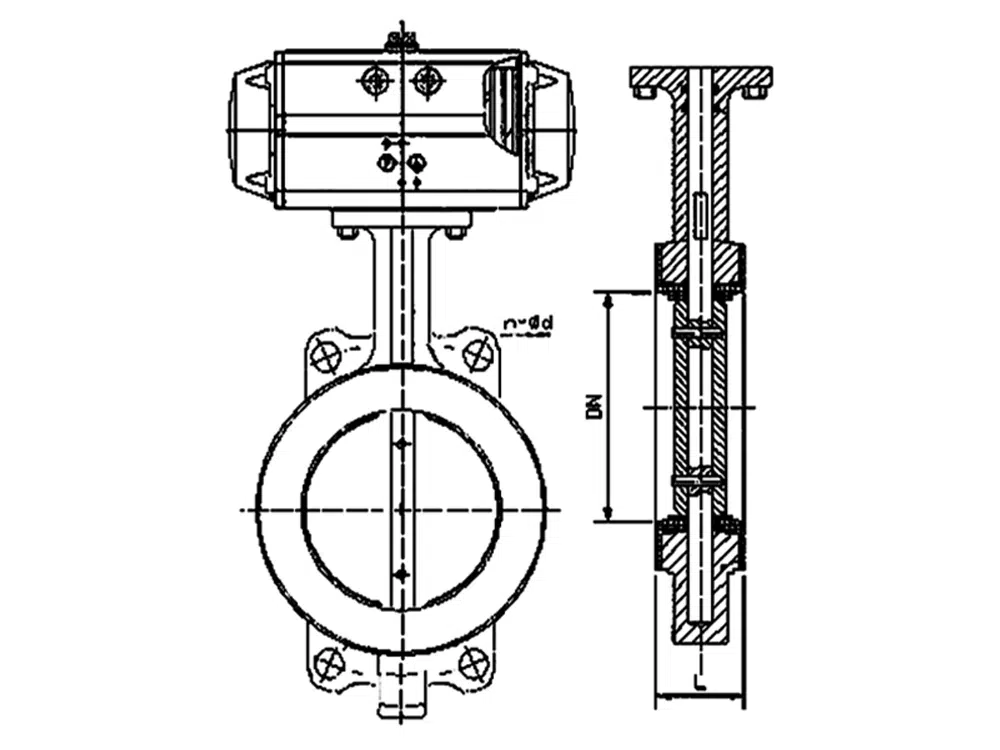

Ürün Boyut Referansı
bir cadde | L | H | H0 | A | B | D0 | n-d |
DN50 | 42 | 63 | 315 | 180 | 65 | 125 | 4-23 |
DN65 | 44.7 | 70 | 330 | 180 | 65 | 145 | 4-26.5 |
DN80 | 45.2 | 83 | 390 | 245 | 72 | 160 | 8-18 |
DN100 | 52.1 | 105 | 431 | 240 | 72 | 180 | 4-24.5 |
DN125 | 54.4 | 115 | 455 | 240 | 72 | 210 | 4-23 |
DN150 | 55.8 | 137 | 626 | 350 | 93 | 240 | 4-25 |
DN200 | 60.6 | 164 | 720 | 350 | 93 | 295 | 4-25 |
DN250 | 65.6 | 206 | 800 | 550 | 350 | 355 | 4-29 |
DN300 | 76.9 | 230 | 860 | 600 | 350 | 410 | 4-29 |
DN350 | 76.5 | 248 | 883 | 600 | 350 | 470 | 4-30 |
DN400 | 86.5 | 289 | 972 | 600 | 350 | 525 | 4-30 |
DN450 | 105.6 | 320 | 1043 | 750 | 380 | 585 | 4-30 |
DN500 | 131.8 | 343 | 1098 | 750 | 380 | 650 | 4-33 |
