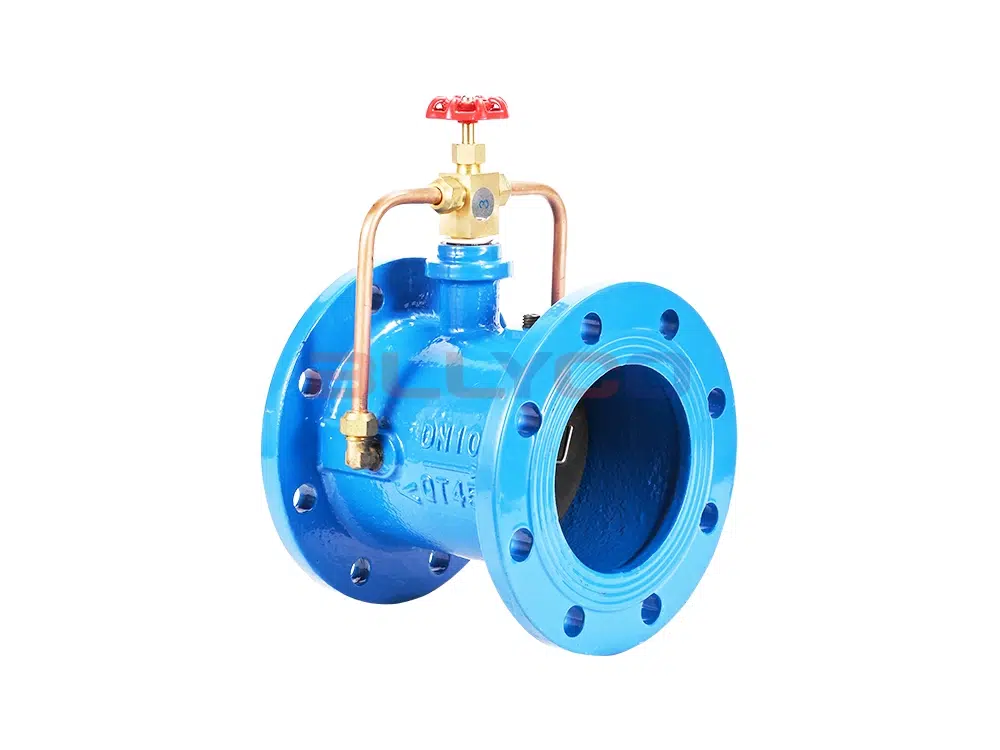

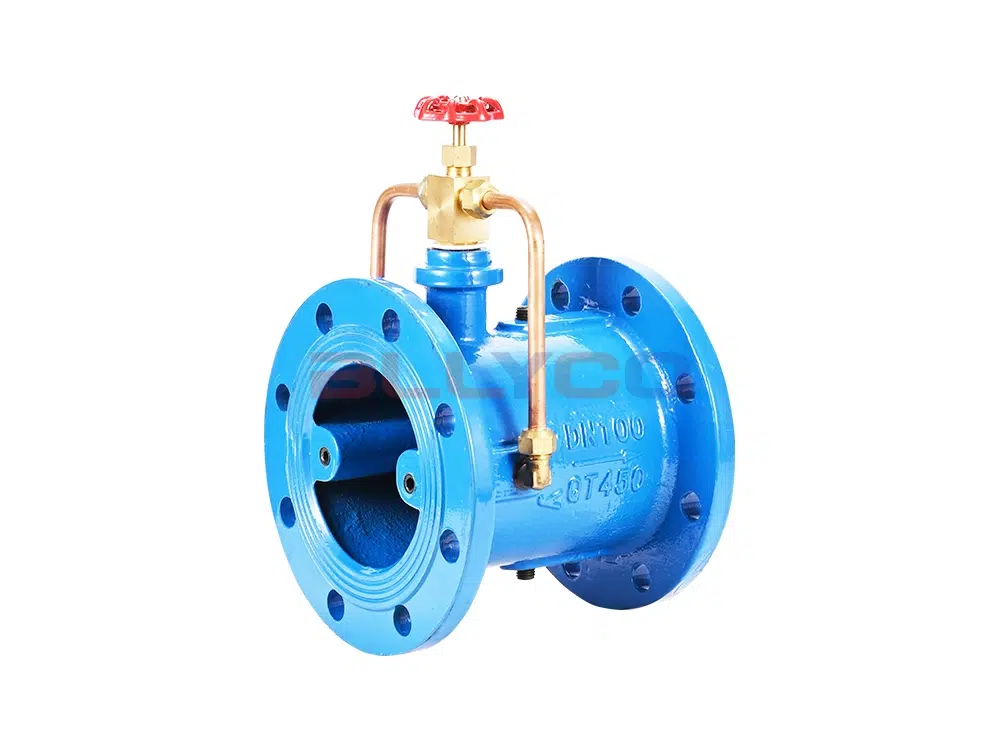

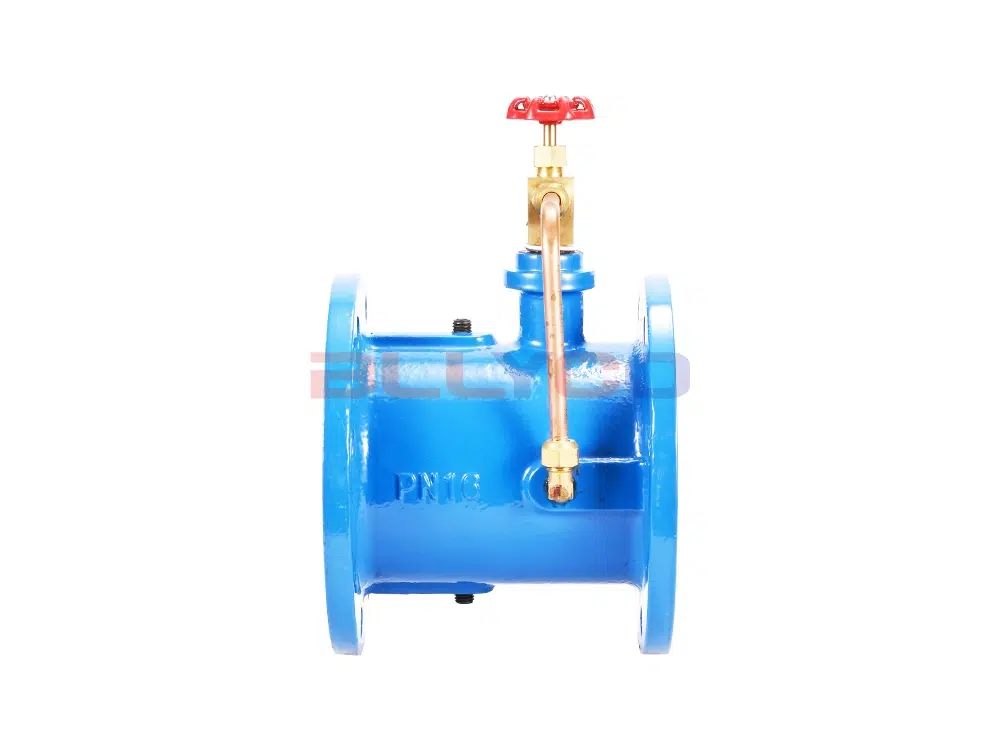

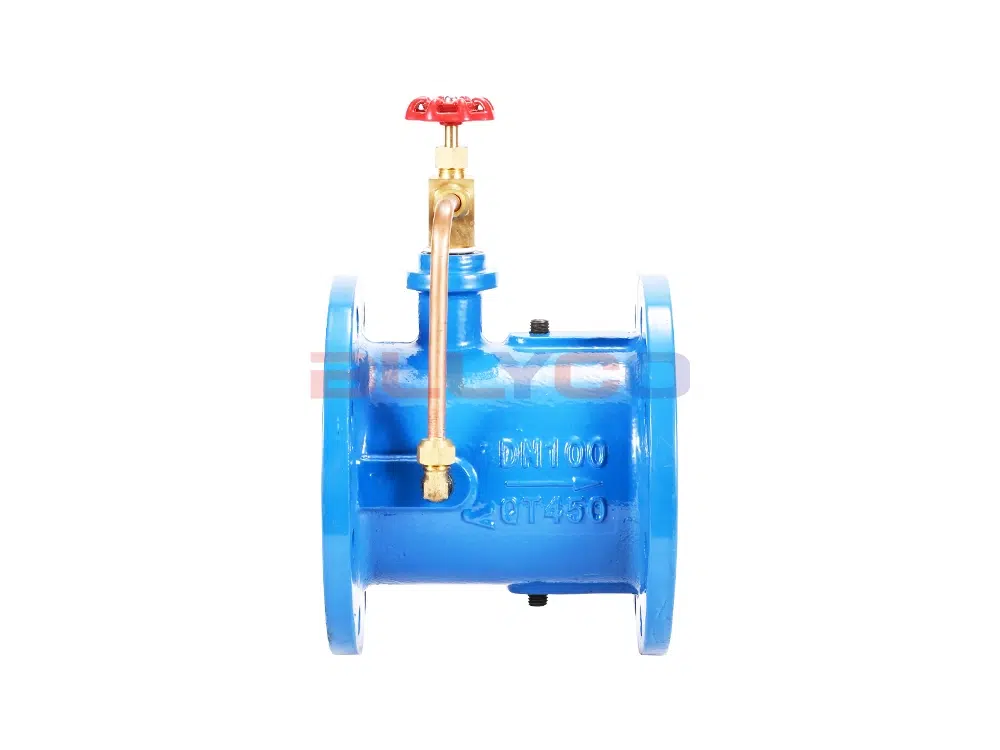

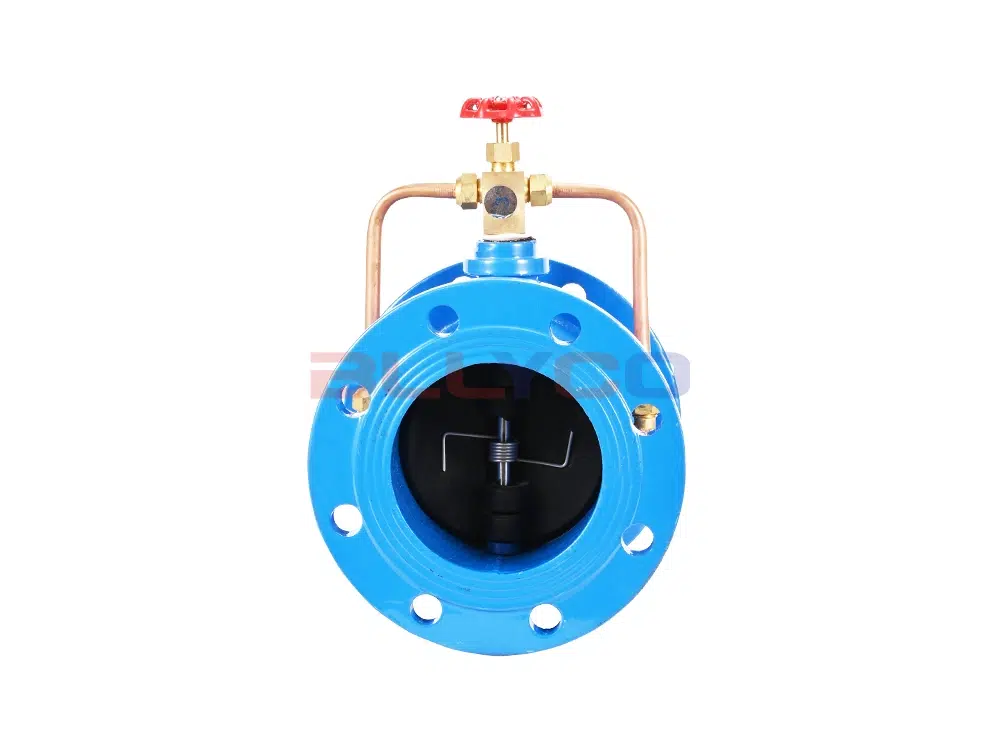

HH48 tipi mikro dirençli yavaş kapanan kelebek çek valf, temiz su, kanalizasyon, deniz suyu ve nominal basıncı 1,6 MPa ve orta sıcaklığı ≤80 ℃ olan diğer ortamların boru hatlarının yanı sıra su temini ve drenaj için basınçlı pompalama üniteleri için uygundur. Bu kelebek çek valfin benzersiz mikro dirençli yavaş kapama cihazı sayesinde, su darbesinin oluşmasını etkili bir şekilde önleyebilir ve boru hattı sisteminin güvenli çalışmasını sağlayabilir.
Ürün Özellikleri
- Bu çek valf mikro dirençli yavaş kapatma cihazı ile donatıldığından, su çarpması olgusunun ortaya çıkmasını etkili bir şekilde önleyebilir ve boru hattının normal çalışmasını sağlayabilir.
- Bu çek valf benzersiz ve yeni bir tasarım yapısına, küçük boyuta ve hafifliğe sahiptir.
- Valf klapesi, güvenilir sızdırmazlık performansı, aşınma direnci, uzun hizmet ömrü ve susturma etkisi ile yüksek sıcaklıkta preslenmiş kauçuk ve çelik plakadan yapılmıştır.
Ürün Parametresi
Ürün Modeli | HH48X-16Q |
Valf gövde malzemesi | sfero döküm |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

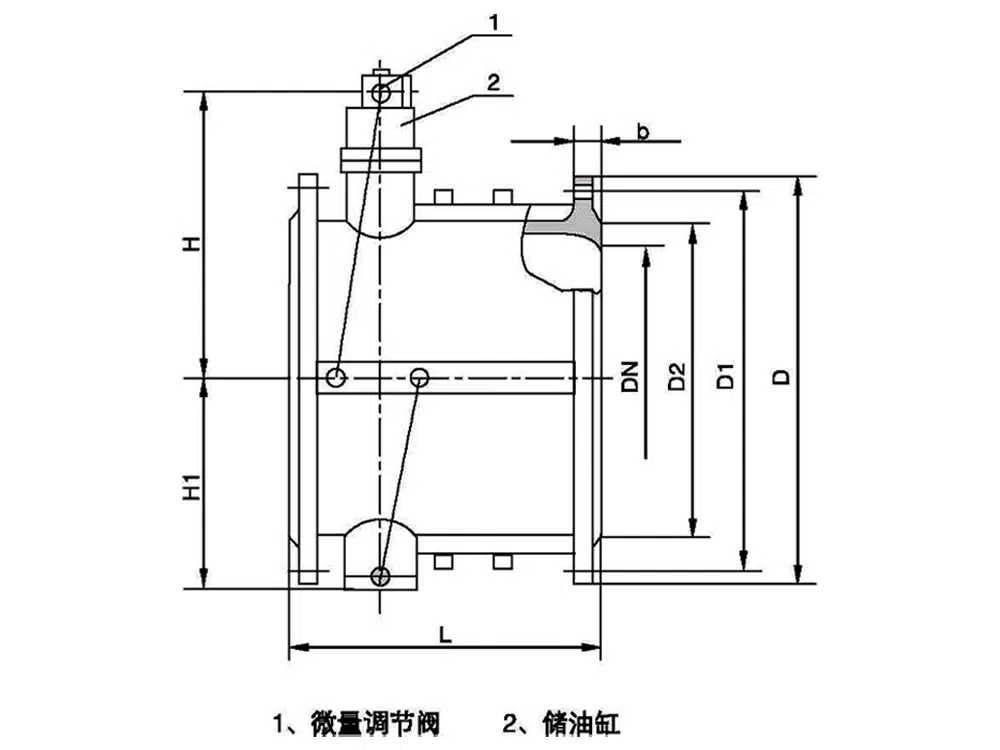

Ürün Boyut Referansı
bir cadde | L | H | H1 |
DN40 | 150 | 200 | 88 |
DN50 | 150 | 215 | 98 |
DN65 | 170 | 225 | 108 |
DN80 | 180 | 235 | 118 |
DN100 | 190 | 280 | 130 |
DN125 | 200 | 290 | 148 |
DN150 | 210 | 310 | 172 |
DN200 | 230 | 350 | 210 |
DN250 | 250 | 415 | 240 |
DN300 | 270 | 450 | 264 |
DN350 | 290 | 480 | 297 |
DN400 | 310 | 550 | 324 |
DN450 | 330 | 585 | 351 |
DN500 | 350 | 640 | 379 |
DN600 | 390 | 720 | 434 |
DN700 | 430 | 780 | 491 |
DN800 | 470 | 840 | 549 |
DN900 | 510 | 990 | 600 |
DN1000 | 550 | 1050 | 655 |
DN1200 | 630 | 1210 | 770 |
