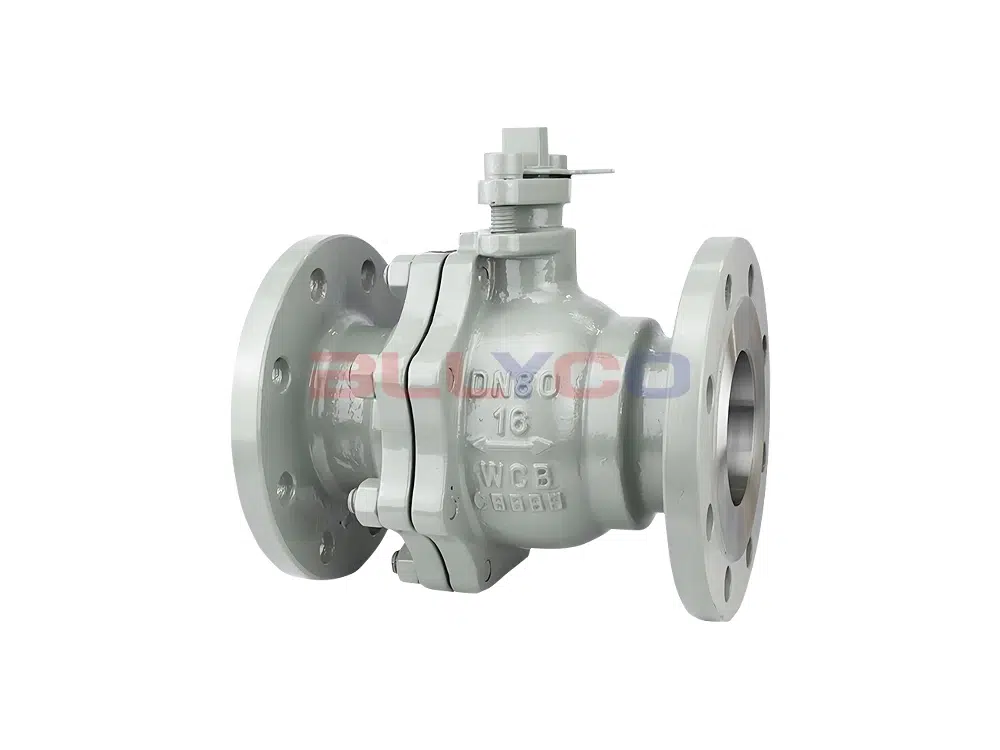

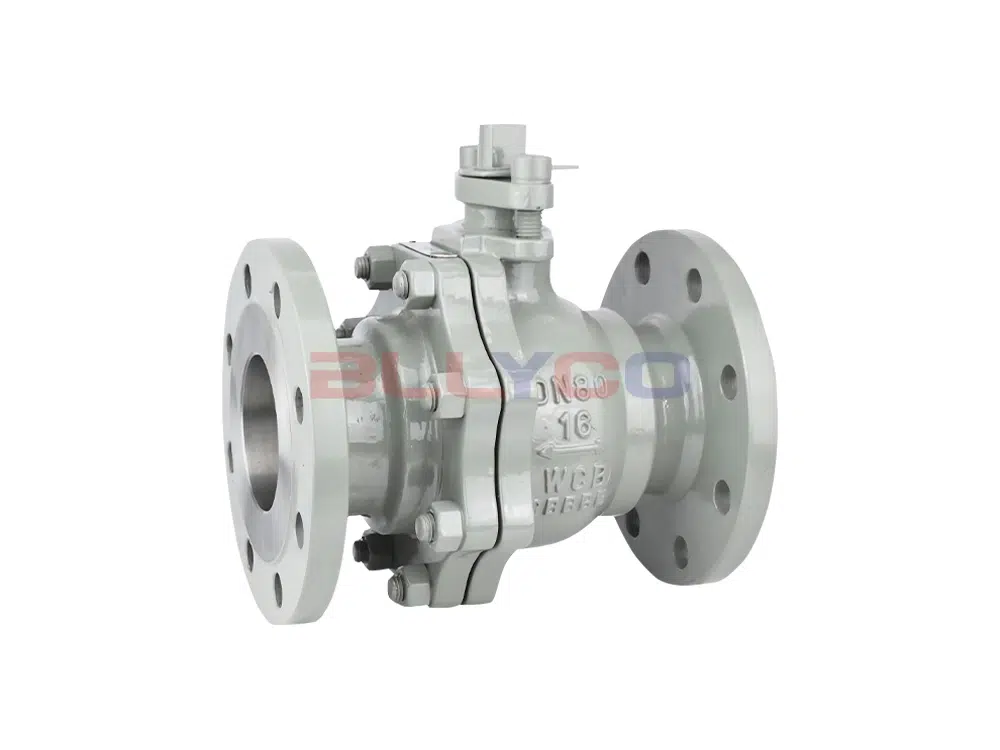

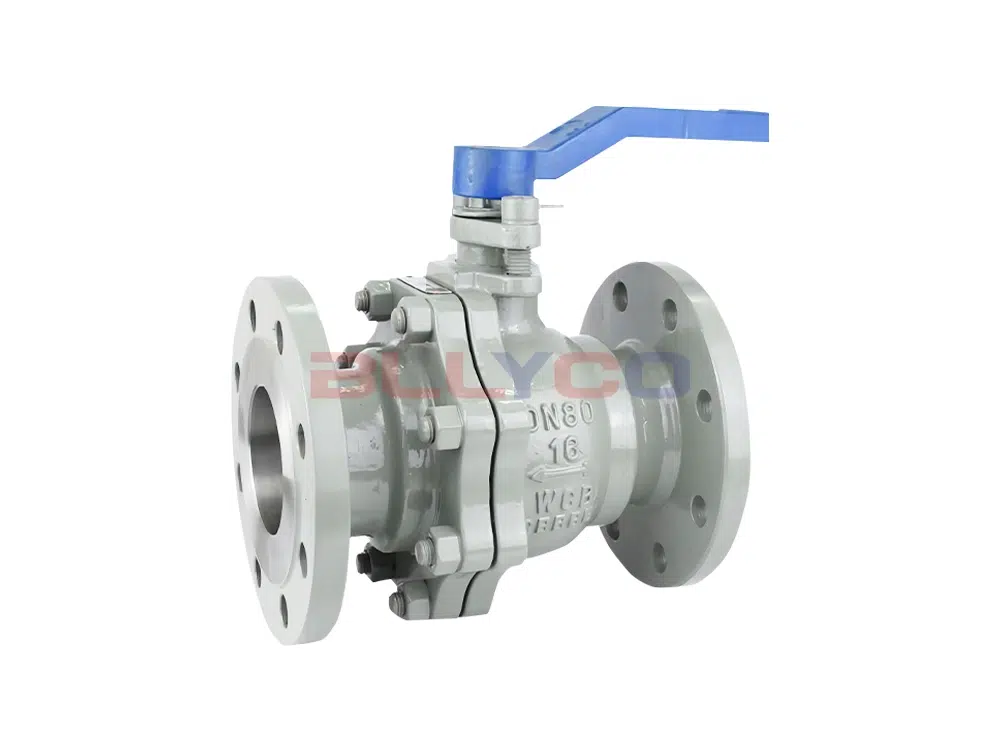

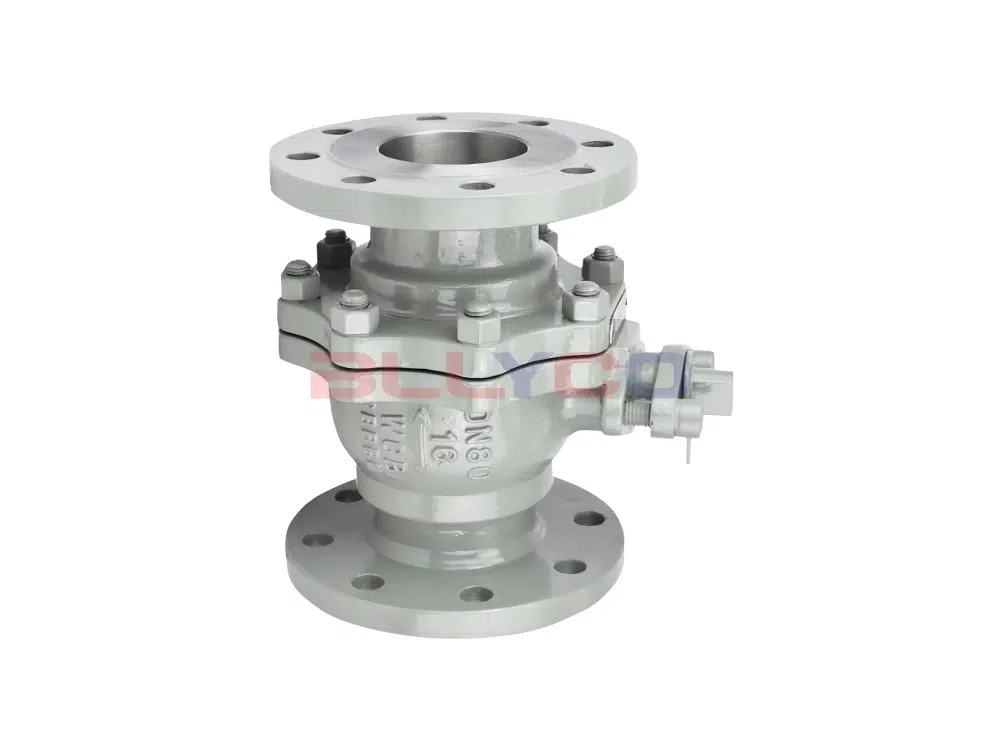

Q41H-16C metal sert contalı flanşlı küresel vana, ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılan bir tür vanadır. Valf yuvası, yüksek sıcaklıkta açılması ve kapanması kolay olan plaka yay yüklü metal sızdırmazlık yapısını benimser. Bilye ve yatak özel sertleştirme ile işlenir ve sızdırmazlık yüzeyi aşınmaz. Kentsel inşaat, kimya endüstrisi, metalurji, petrol, ilaç, gıda, içecek, çevre koruma ve diğer alanlarda yaygın olarak kullanılmaktadır.
Ürün Özellikleri
Q41H-16C metal sert conta flanşlı küresel vana, iyi sızdırmazlık performansına, yüksek sıcaklık direncine, aşınma direncine, darbe direncine, ışık anahtarına, uzun hizmet ömrüne ve benzerlerine sahiptir.
Ürün Parametresi
Ürün Modeli | Q41H-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ vb. |
Uygulanabilir sıcaklık | ≤325°C |

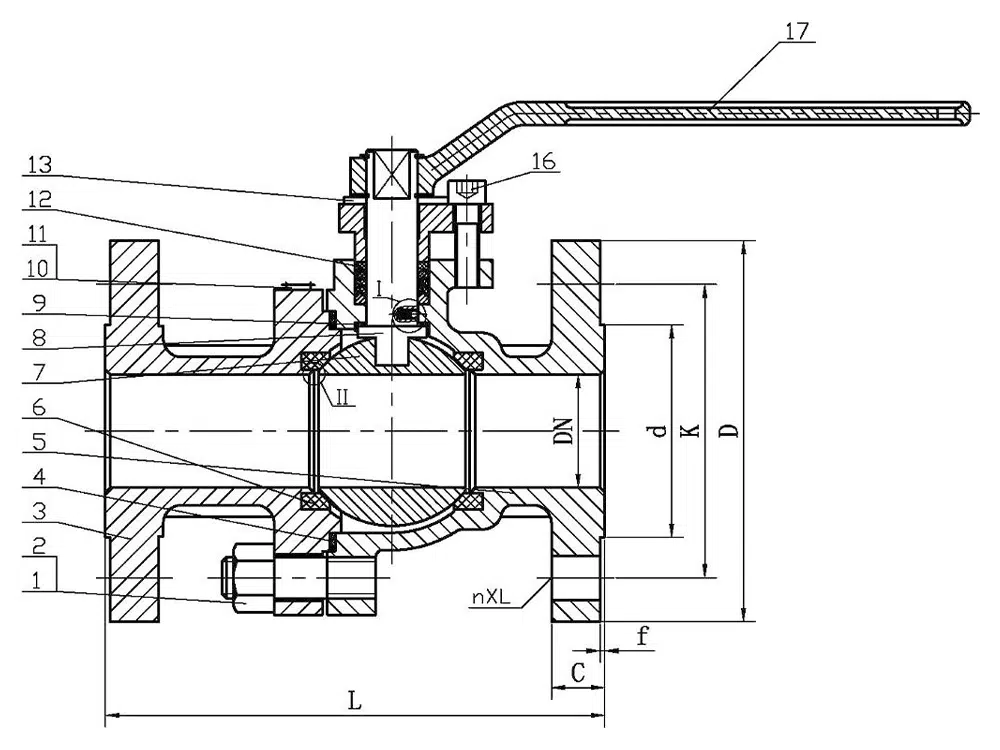

Ürün Boyut Referansı
bir cadde | L | D | K | d | C | f | nXL |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-23 |
