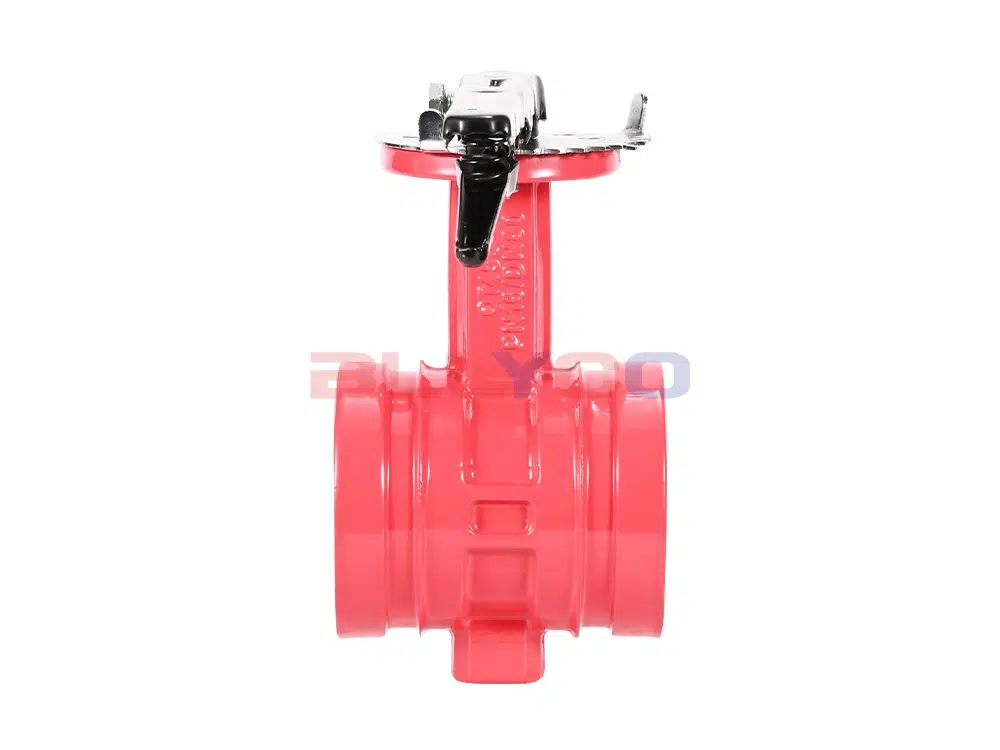

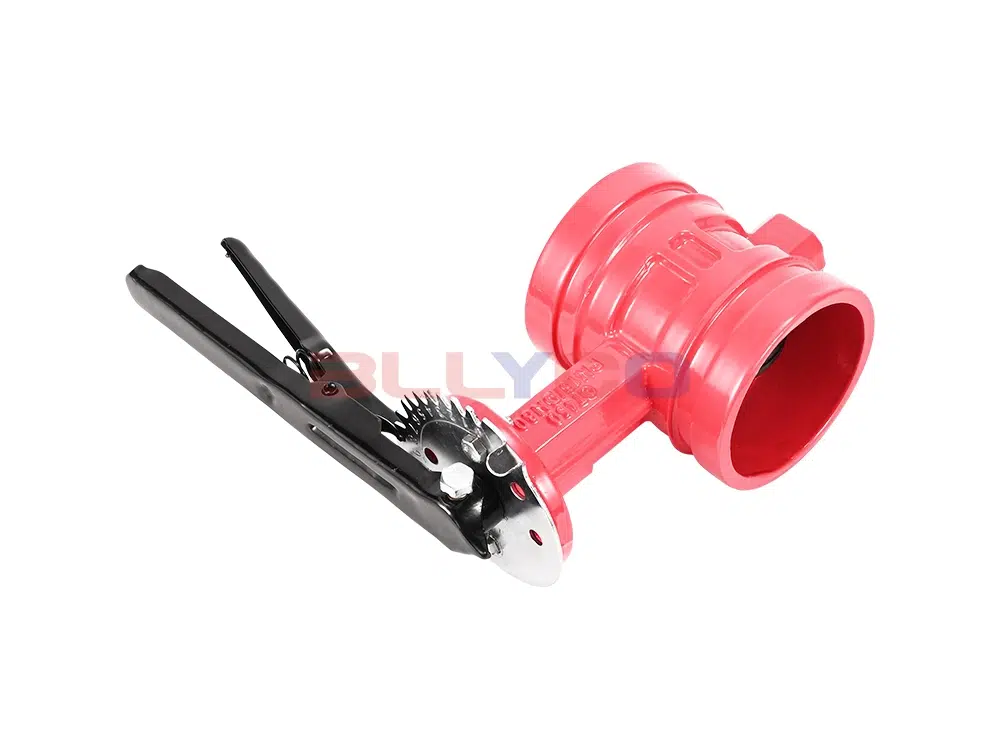

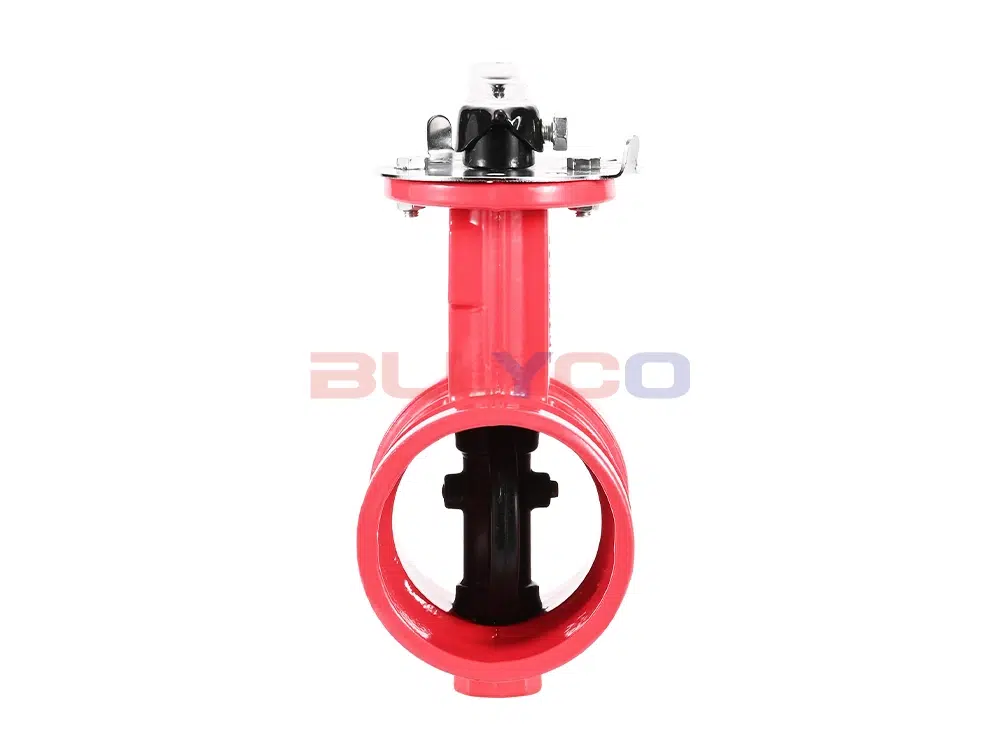

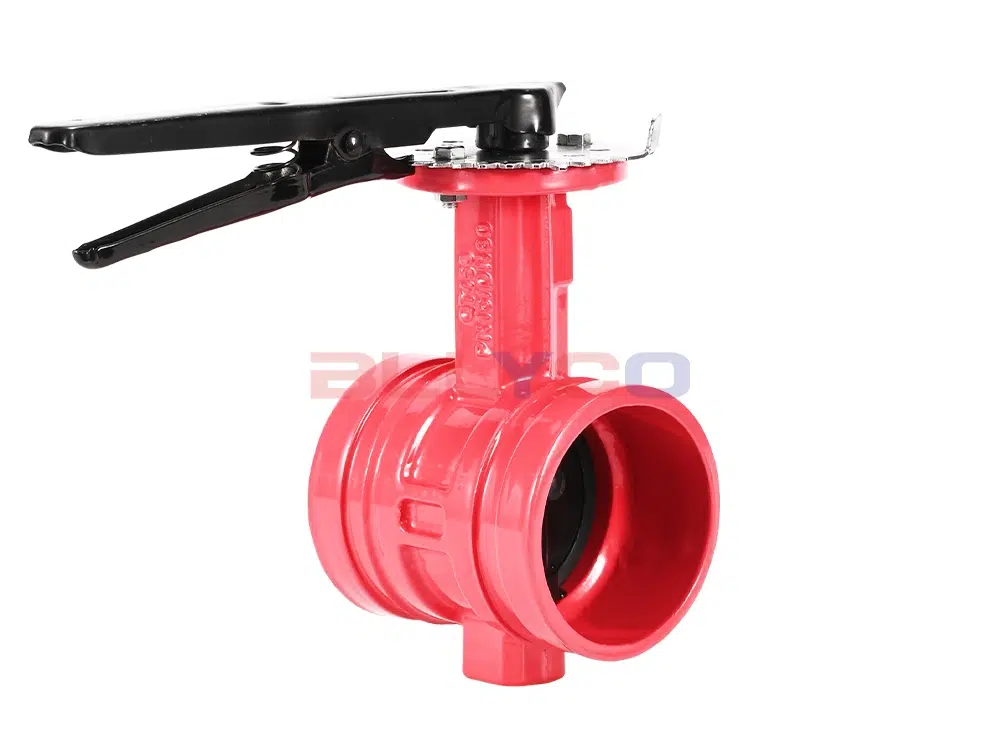

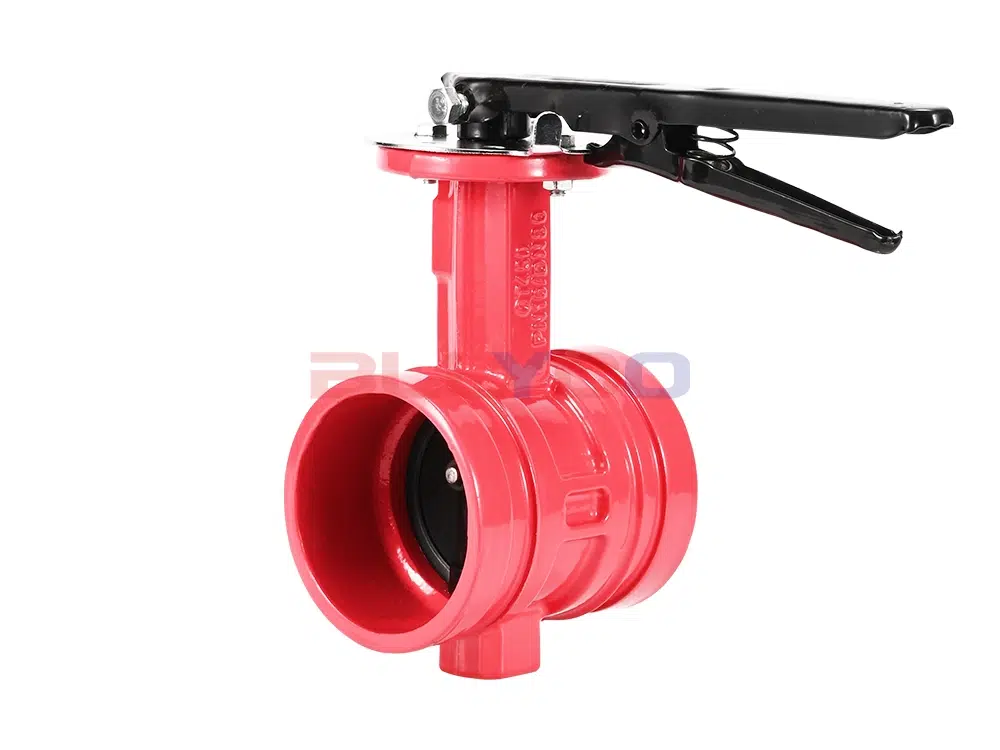

D81X-16Q沟槽手柄蝶阀，沟槽式（卡箍）连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
Ürün Özellikleri
- 沟槽手柄蝶阀结构紧凑、体积小、重量轻、操作灵活、维修方便。
- 蝶阀密封性能可靠、不受介质流向影响，可实现双向密封。
- 过流面积大、流阻系数小、流通能力大。
- Disk plakası, dayanıklı, yaşlanma ve radyasyon karşıtı tüm sargı kauçuğunu benimser.
Ürün Parametresi
Ürün Modeli | D81X-16Q |
Valf gövde malzemesi | sfero döküm |
Valf plakası malzemesi | Sfero döküm + NBR |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

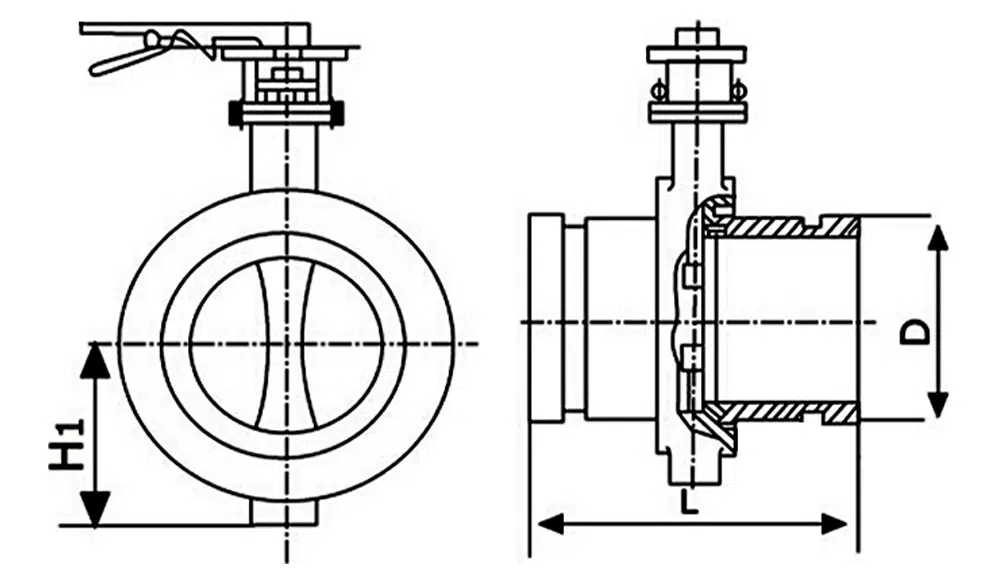

Ürün Boyut Referansı
bir cadde | D | L | H1 |
DN65 | 76 | 102 | 75 |
DN80 | 89 | 105 | 80 |
DN100 | 114 | 115 | 94 |
DN125 | 140 | 125 | 110 |
DN150 | 165 | 148 | 125 |
DN200 | 219 | 185 | 150 |
