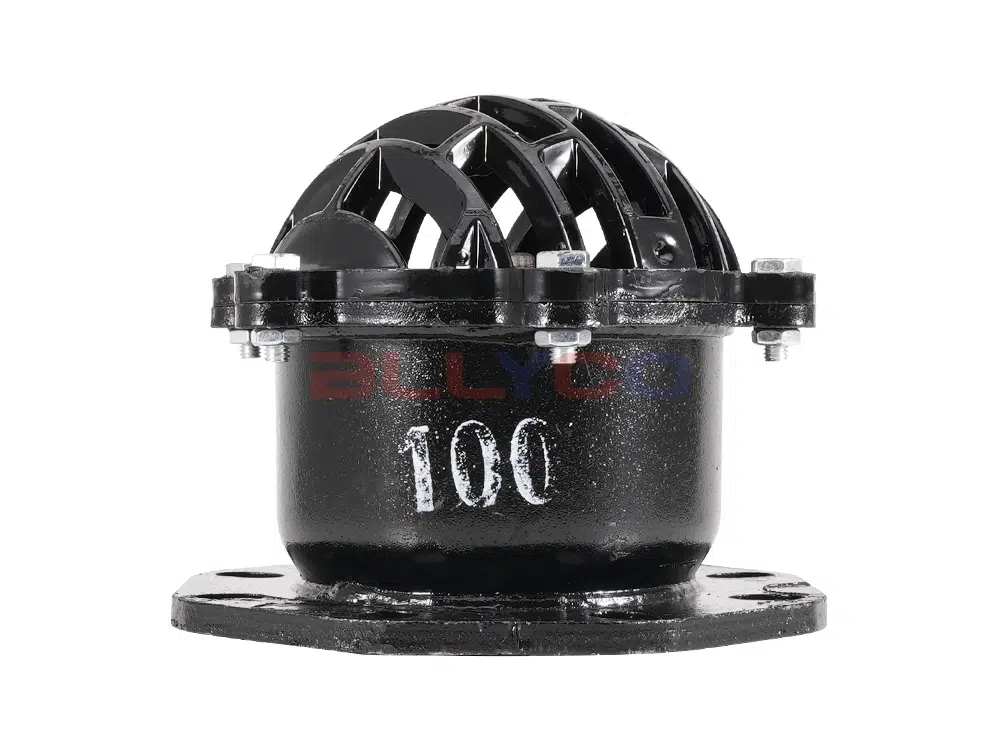

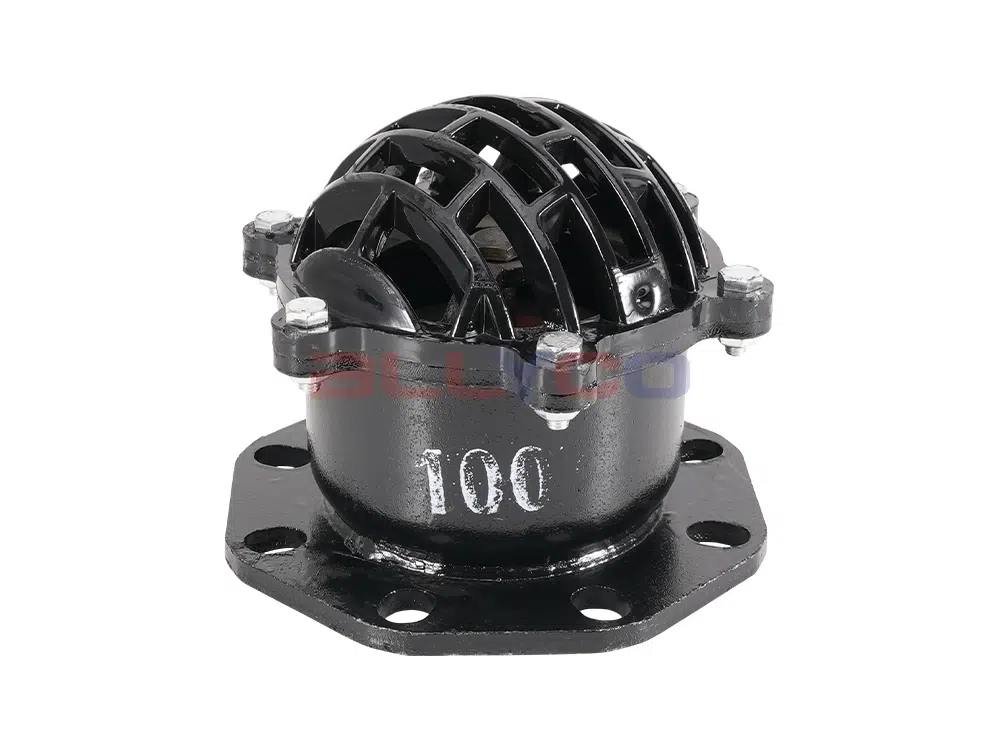

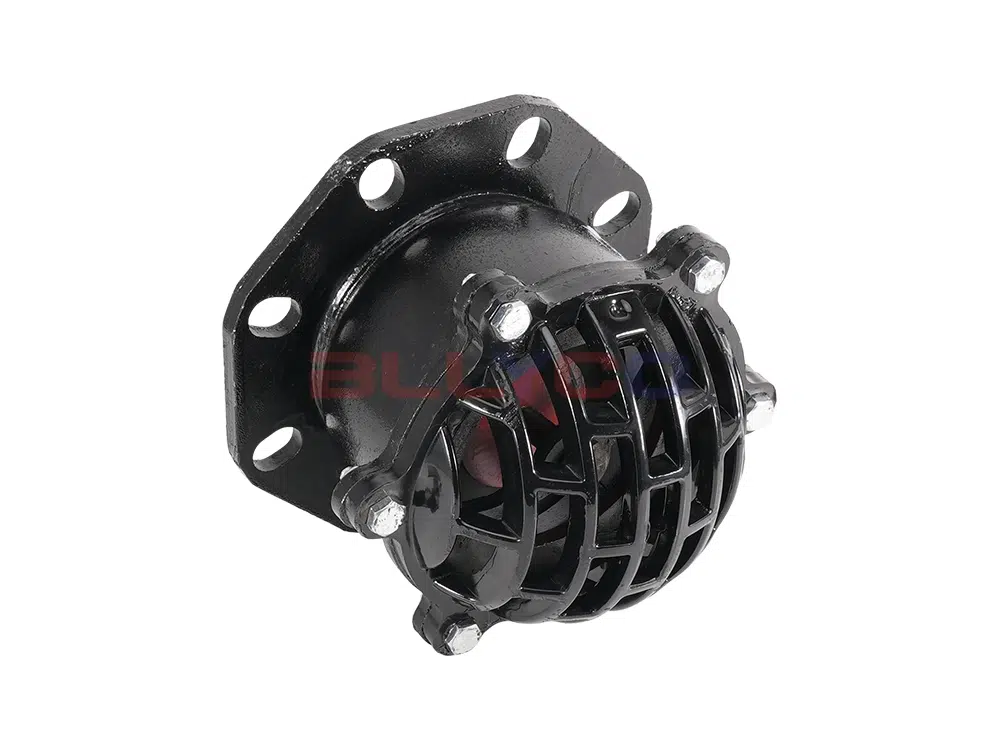

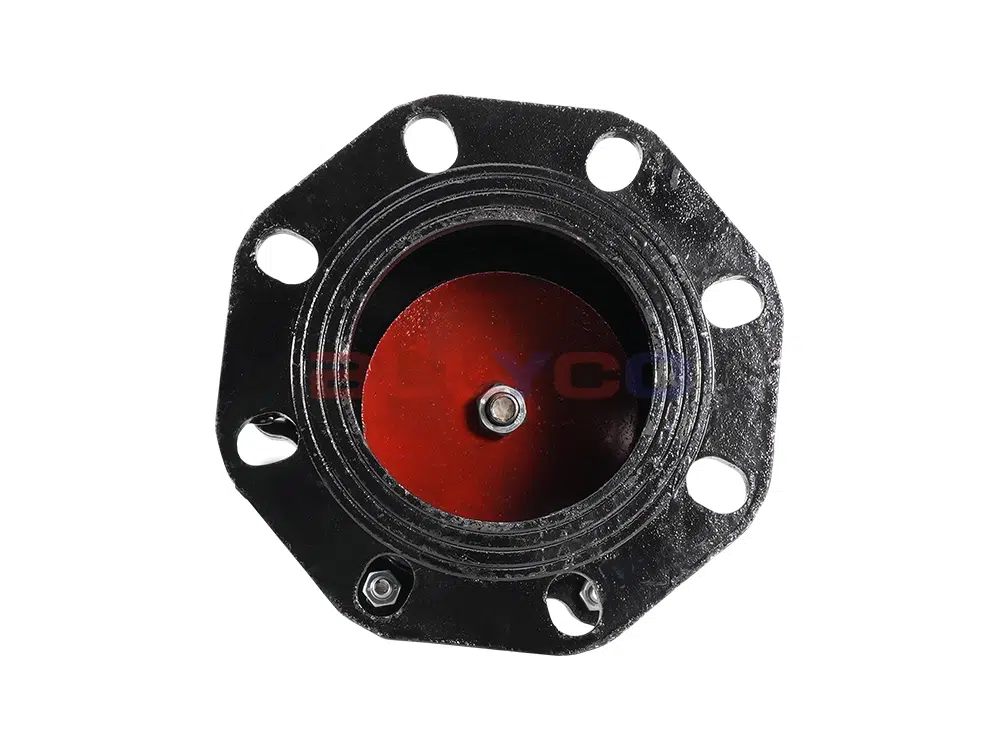

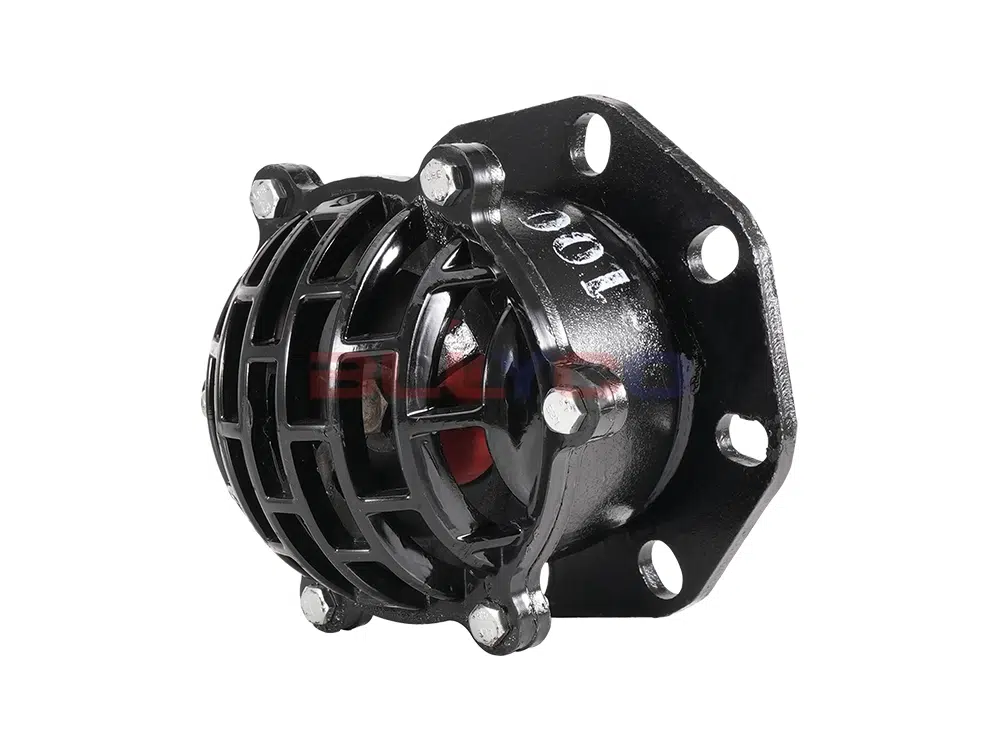

Pompa alt valfi olarak da bilinen dökme demir flanş alt valfi, pompa borusu sıvısını su kaynağına geri sınırlamak için genellikle pompanın alt ucundaki pompa su altı emme borusuna monte edilen bir tür enerji tasarruflu valftir. sadece içeri ve dışarı. Valf kapağının birçok girişi vardır ve takviyenin engellenmesi kolay değildir, ana rol suyun geri akışını önlemek için pompanın altına monte edilmektir.
Uygulama kapsamı
Alt valf tasarım açısından makul, üretim sürecinde gelişmiş, kurulumu, kullanımı ve revizyonu kolaydır. Ve küçük sürtünme direnci, uzun servis ömrü, enerji tasarrufu ve benzeri avantajlara sahiptir. Petrokimya, kimya, tekstil, baskı ve boyama, metalurji, madencilik, sulama ve drenaj endüstrilerinde su pompası destek tesisleri gibi yaygın olarak kullanılır.
Ürün Parametresi
Ürün Modeli | H42X-6/10 |
Valf gövde malzemesi | döküm demi̇ri̇ |
Nominal basınç | ≤0.6/1.0Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |
Ürün Boyut Referansı
Düz Kaynak Flanşı Veri Sayfası (6kg)

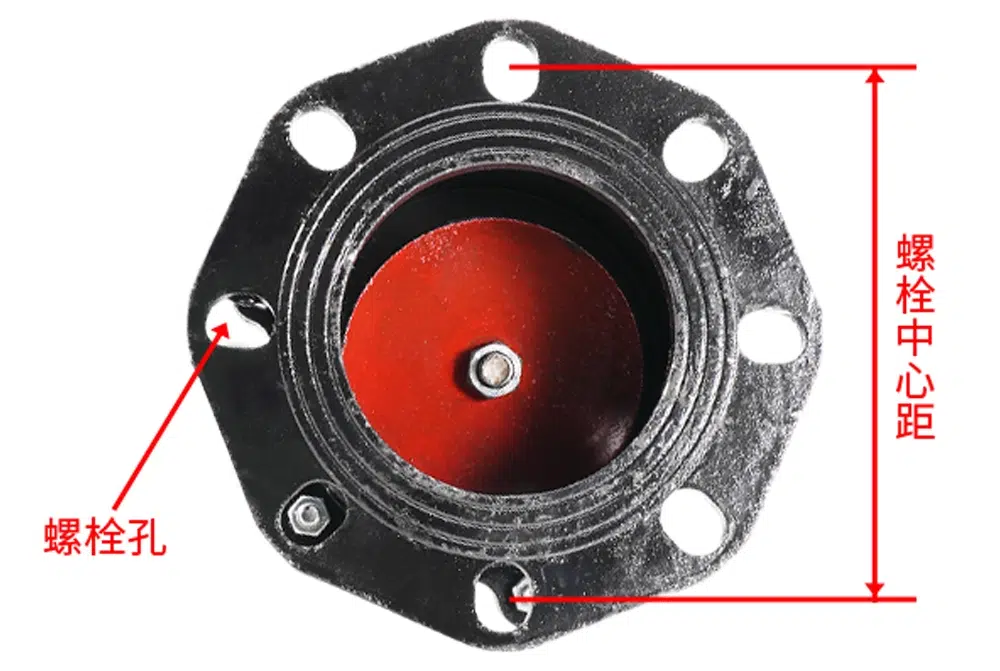

bir cadde | Cıvata merkez mesafesi | Cıvata deliği çapı | Cıvata deliği sayısı |
DN50 | 110 mm | 14mm | 4 |
DN65 | 130 mm | 14mm | 4 |
DN80 | 150mm | 18mm | 4 |
DN100 | 170 mm | 18mm | 4 |
DN125 | 200 mm | 18mm | 8 |
DN150 | 225 mm | 18mm | 8 |
DN200 | 280 mm | 18mm | 8 |
DN250 | 335 mm | 18mm | 12 |
DN300 | 395 mm | 23mm | 12 |
Düz Kaynak Flanşı Veri Sayfası (10kg)
bir cadde | Cıvata merkez mesafesi | Cıvata deliği çapı | Cıvata deliği sayısı |
DN50 | 125 mm | 18mm | 4 |
DN65 | 145 mm | 18mm | 4 |
DN80 | 160 mm | 18mm | 4 |
DN100 | 180 mm | 18mm | 8 |
DN125 | 210mm | 18mm | 8 |
DN150 | 240 mm | 23mm | 8 |
DN200 | 295 mm | 23mm | 8 |
DN250 | 350mm | 23mm | 12 |
DN300 | 400mm | 23mm | 12 |
