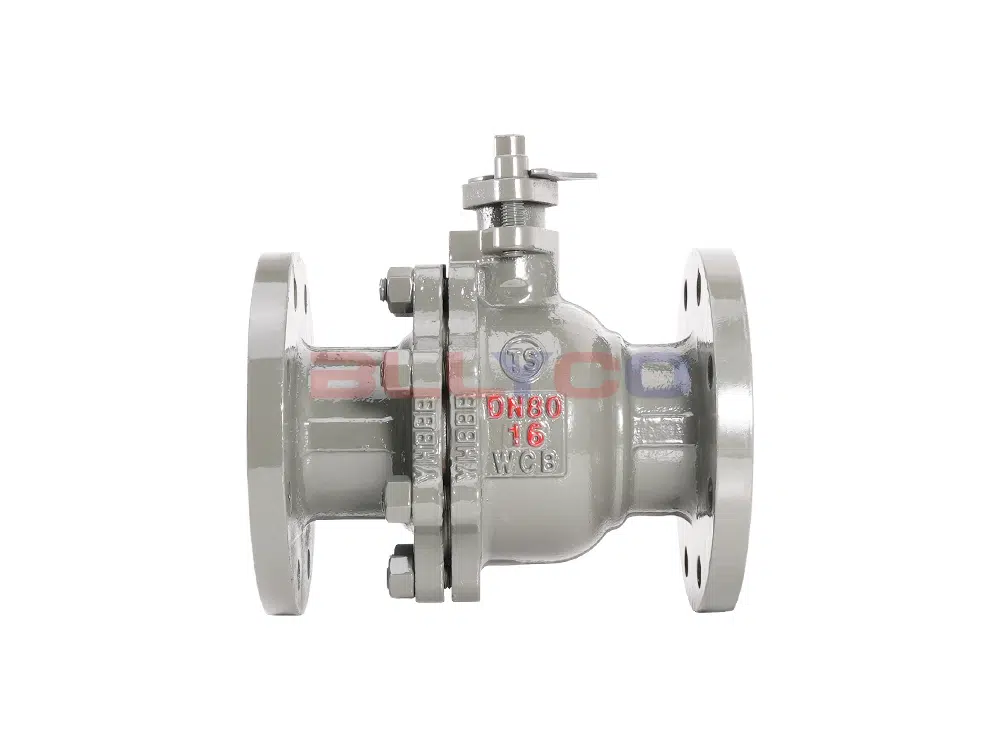

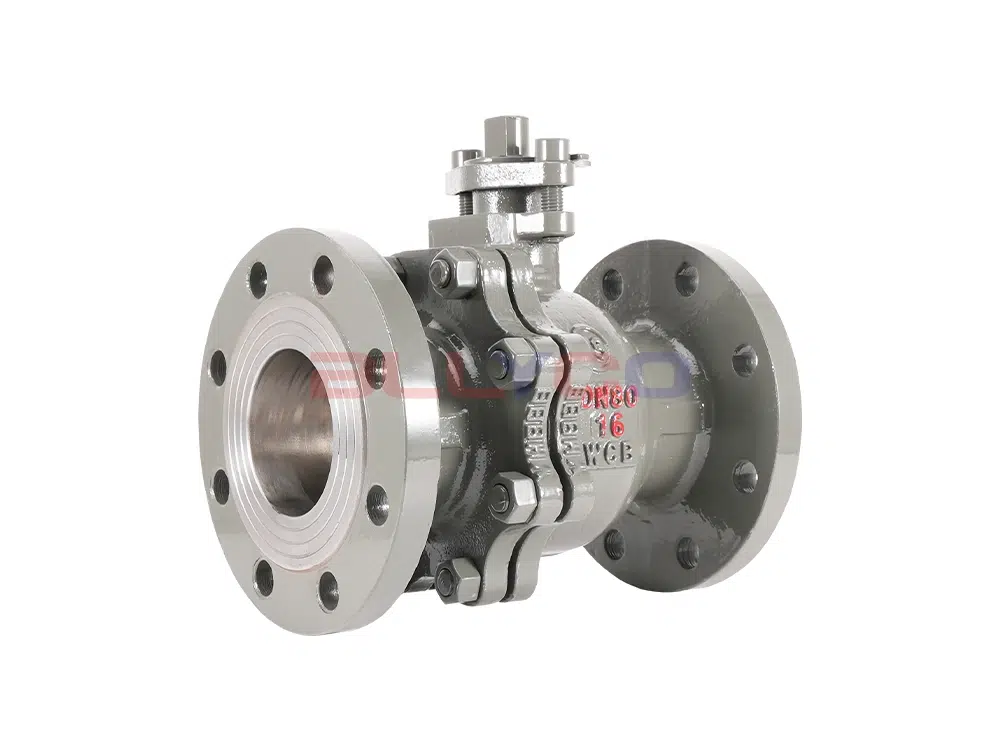

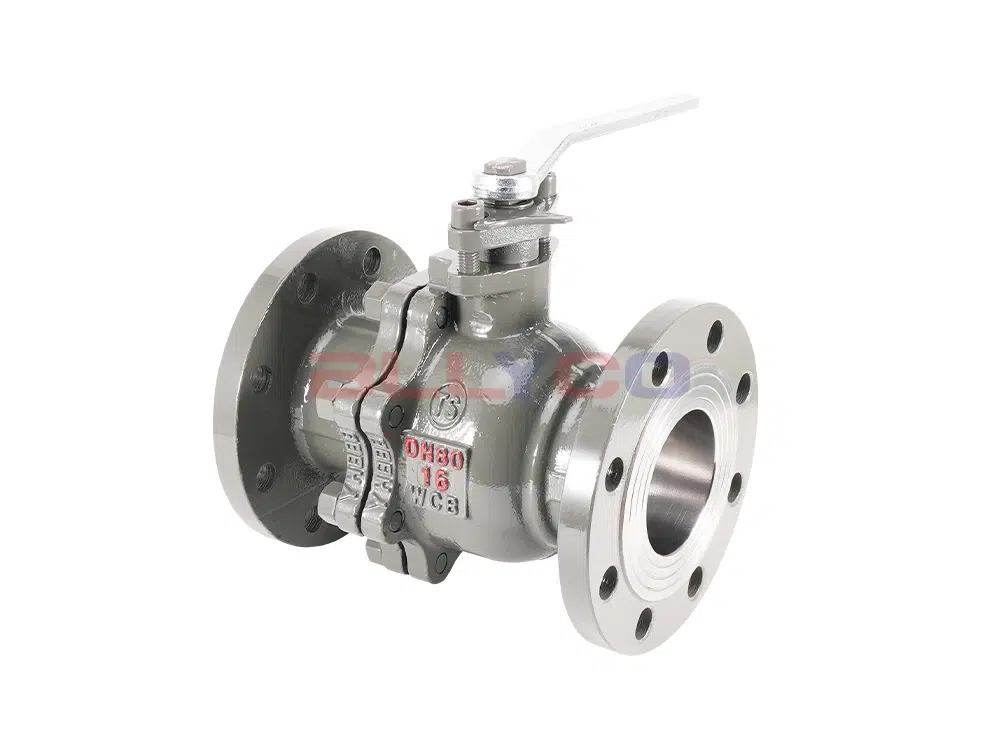

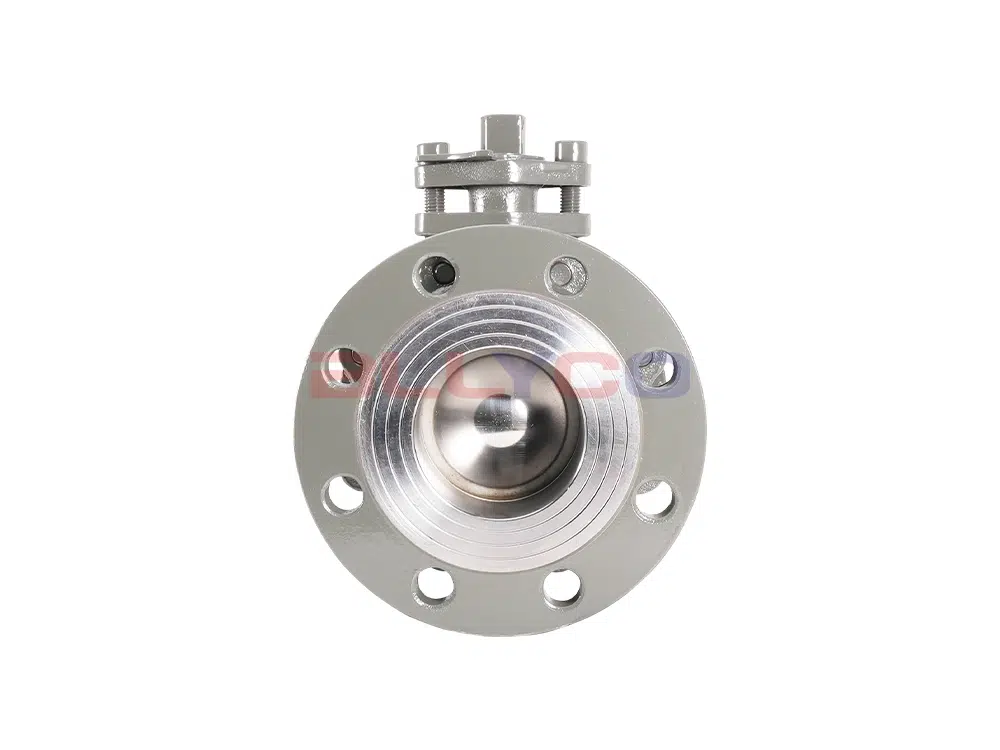

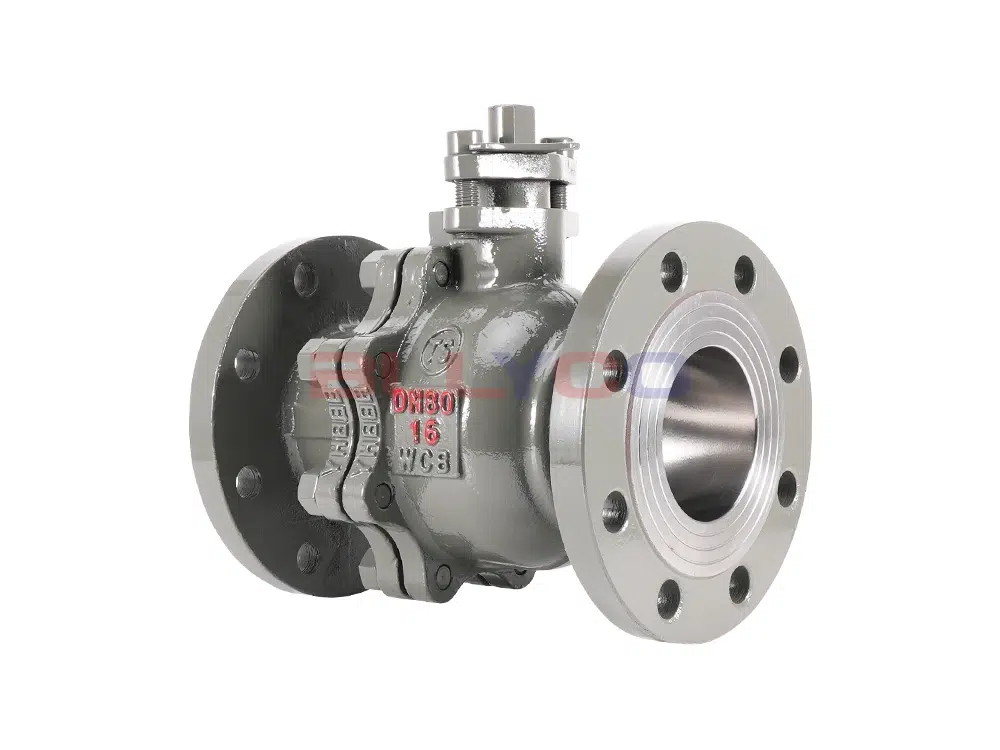

Q41PPL-16C çelik döküm flanşlı küresel vanalar esas olarak boru hattındaki ortamı kesmek veya bağlamak için kullanılır ve ayrıca sıvı düzenleme ve kontrolü için de kullanılabilir. Dökme çelik küresel vanalar su, buhar, yağ ve asit ve alkali ortamlar ve diğer ortamlar için uygundur.
Ürün Özellikleri
- Çeşitli vanalarda, küresel vana akış direnci küçüktür, tam delikli küresel vanalar açıktır, bilye kanalı, vana gövdesi kanalı ve bağlantı borusu çapı eşittir ve bir çapa girer, ortam neredeyse hiç kayıp olmadan akabilir.
- Küresel vanalar 90 ° döndürülerek tam kapalı tam açık, hızlı bir şekilde açılıp kapanabilir. Sürgülü vana ile aynı özelliklere sahip, küresel vana karşılaştırması, küresel vana küçük boyutlu, hafif, kurulumu kolay boru hattı.
Ürün Parametresi
Ürün Modeli | Q41PPL-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ |
Uygulanabilir sıcaklık | ≤200°C |

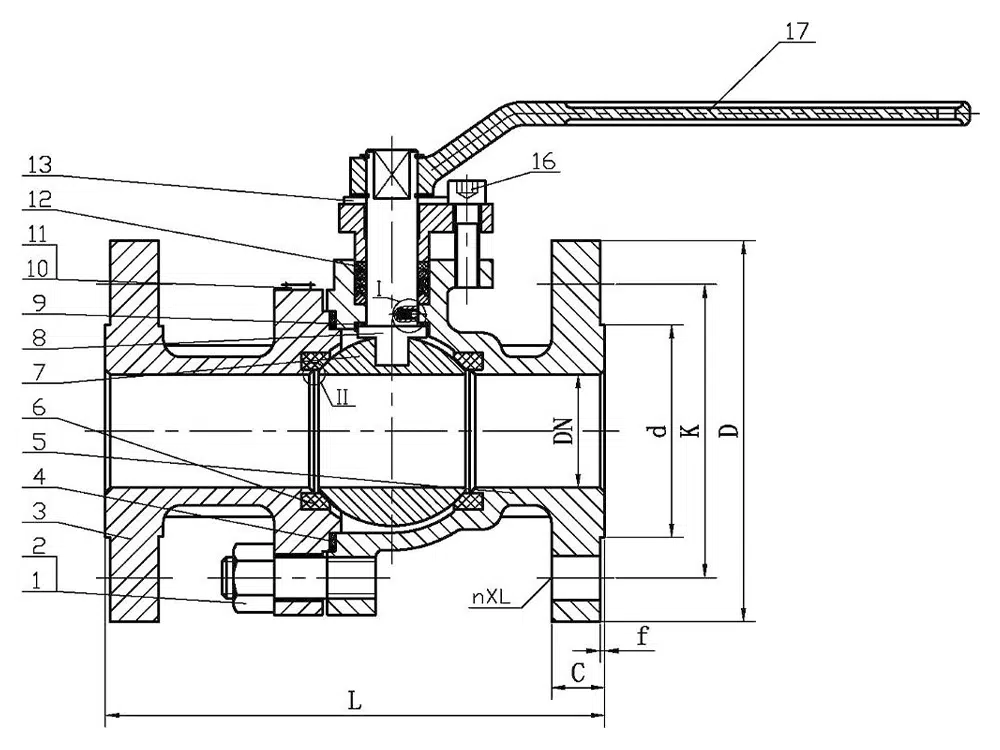

Ürün Boyut Referansı
bir cadde | L | D | K | d | C | f | nXL |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-23 |
