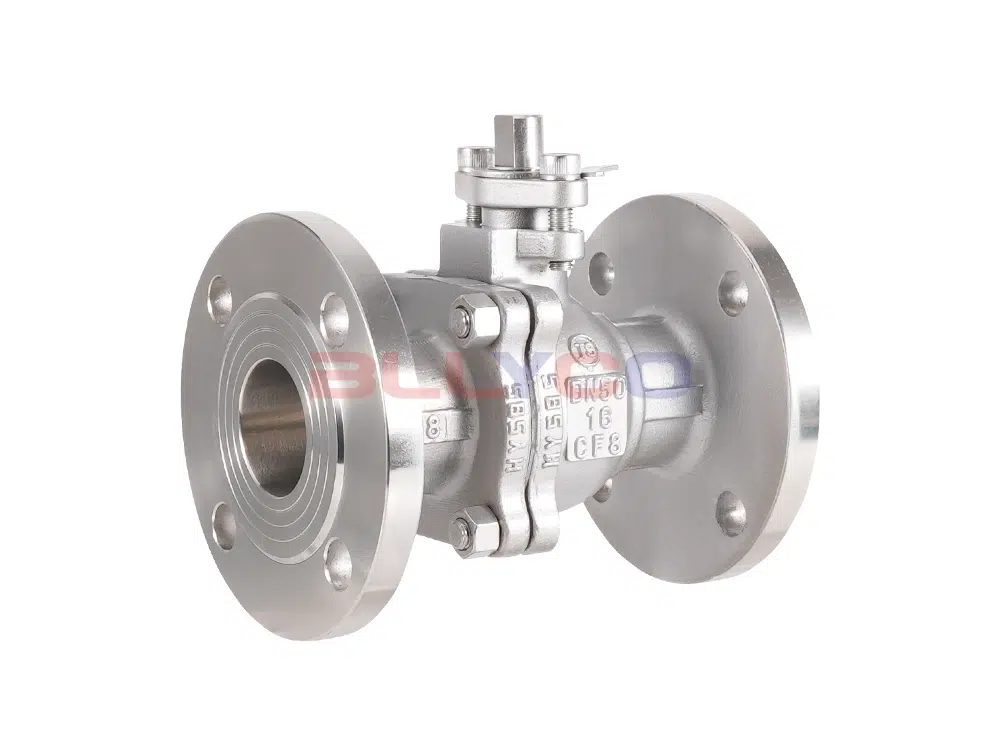

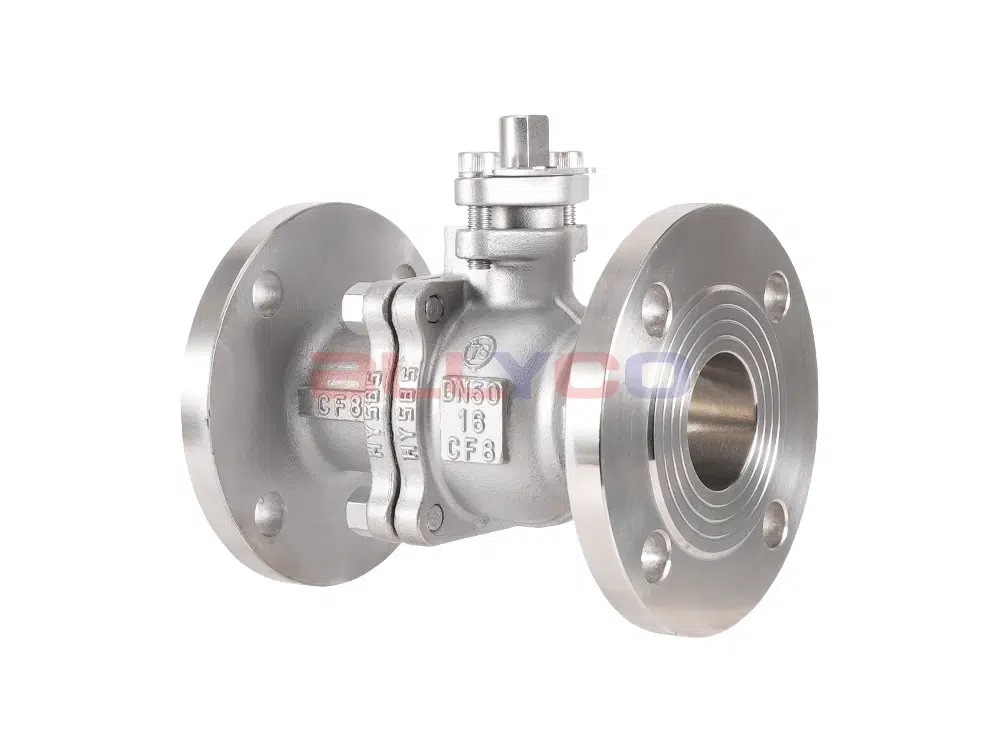

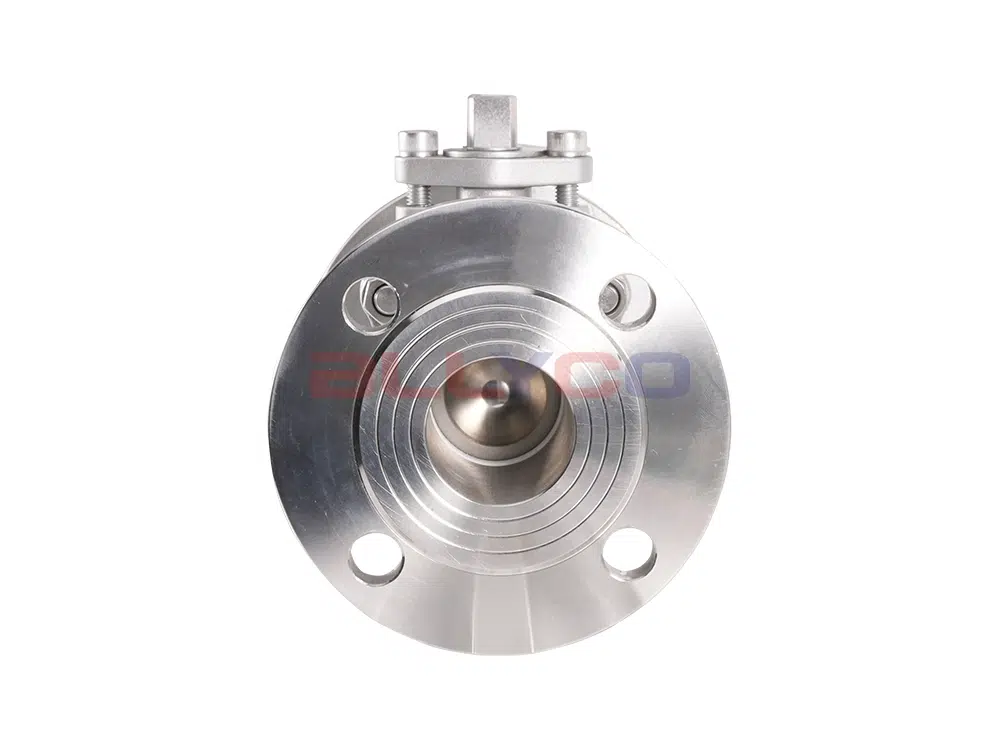

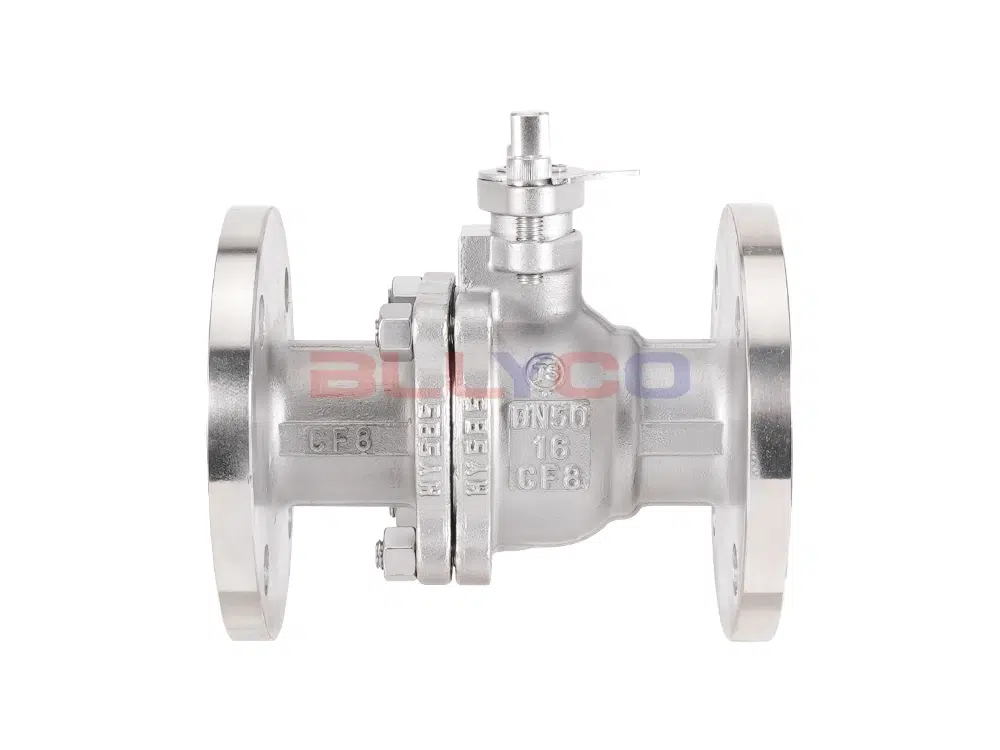

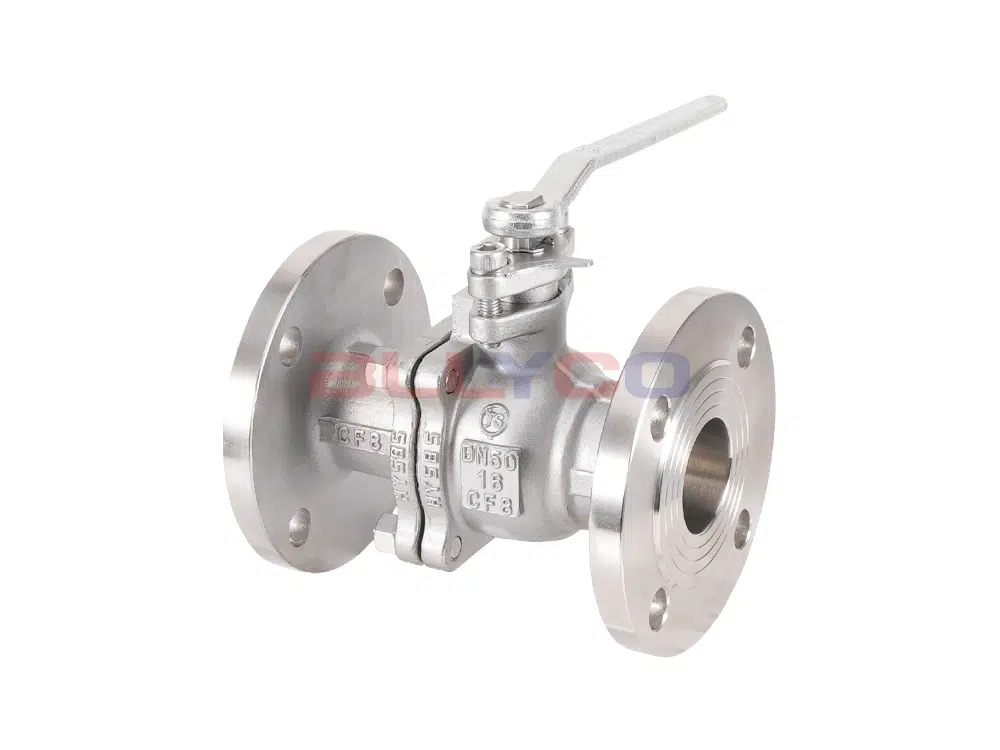

Q41F-16P paslanmaz çelik flanşlı küresel vana esas olarak boru hattındaki ortamı kesmek veya bağlamak için kullanılır, ancak aynı zamanda sıvı düzenleme ve kontrolü için de kullanılabilir. Su, buhar, yağ, nitrik asit, asetik asit, oksitleyici ortam, üre ve diğer birçok ortam için uygundur. Kağıt yapımı, petrokimya, kimya, metalurji, elektrik enerjisi, çevre koruma, petrol, hafif sanayi ve otomasyon kontrol sistemindeki diğer endüstriyel sektörlerde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Çeşitli vanalarda, küresel vana akış direnci küçüktür, tam delikli küresel vanalar açıktır, bilye kanalı, vana gövdesi kanalı ve bağlantı borusu çapı eşittir ve bir çapa girer, ortam neredeyse hiç kayıp olmadan akabilir.
- Küresel vanalar 90 ° döndürülerek tam kapalı tam açık, hızlı bir şekilde açılıp kapanabilir. Sürgülü vana ile aynı özelliklere sahip, küresel vana karşılaştırması, küresel vana küçük boyutlu, hafif, kurulumu kolay boru hattı.
Ürün Parametresi
Ürün Modeli | Q41F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ |
Uygulanabilir sıcaklık | ≤150°C |

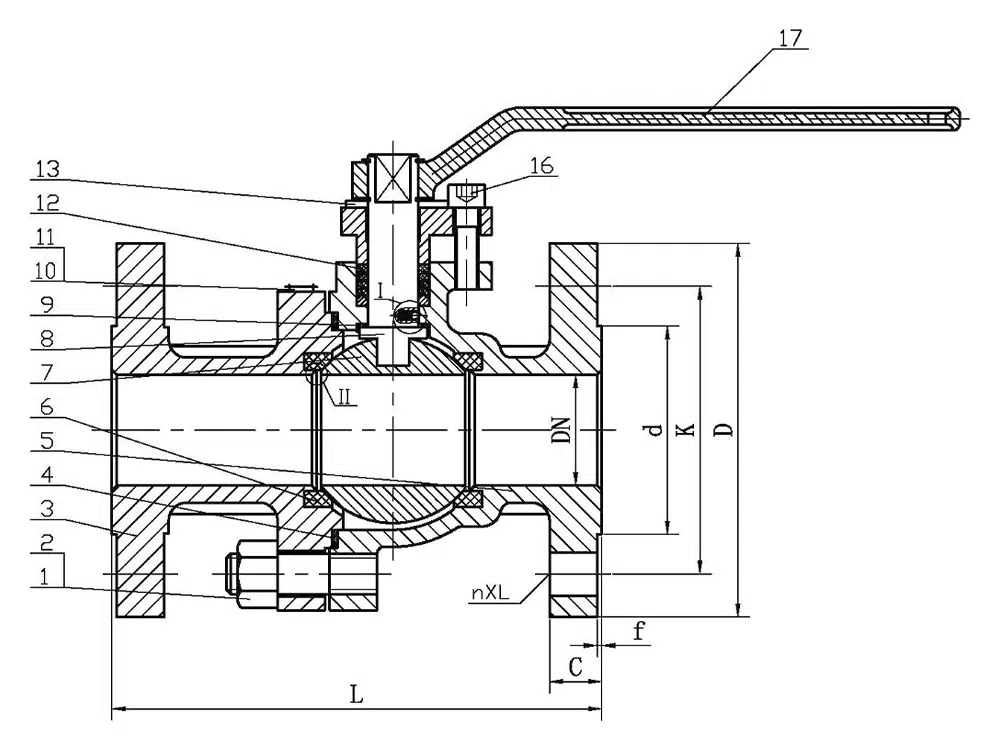

Ürün Boyut Referansı
bir cadde | L | D | K | d | C | f | nXL |
DN15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
DN20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 |
DN25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 |
DN32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 |
DN40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 |
DN50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
DN65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-18 |
DN80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-18 |
DN100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-18 |
DN125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-18 |
DN150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-23 |
DN200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 |
DN250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-23 |
