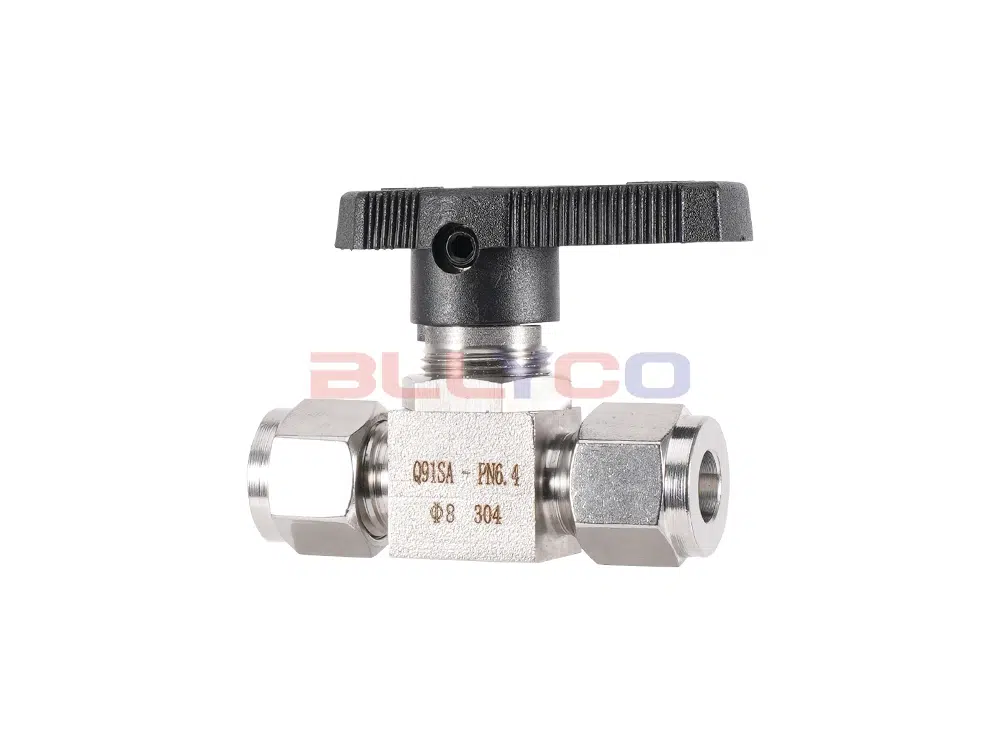

Q91SA yüksüklü küresel vana, enstrümantasyon ölçüm boru sisteminin önemli bir parçasıdır.Q91SA yüksüklü küresel vana, kompakt yapı, sağlam bağlantı, yüksek basınç direnci, iyi sızdırmazlık ve tekrarlayan, kolay kurulum ve bakım ve uzun hizmet ömrü vb. özelliklere sahiptir. kentsel inşaat, kimya endüstrisi, metalurji, petrol, ilaç, yiyecek ve içecek endüstrilerinde yaygın olarak kullanılmaktadır. Kentsel inşaat, kimya endüstrisi, metalurji, petrol, ilaç, yiyecek ve içecek ve diğer alanlarda yaygın olarak kullanılır, çeşitli endüstriyel boru sistemleri için uygundur, boru hattı erişimini açmak veya kesmek için kullanılır.
Ürün Parametresi
Ürün Modeli | Q91SA-64P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤6,4Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤65°C |

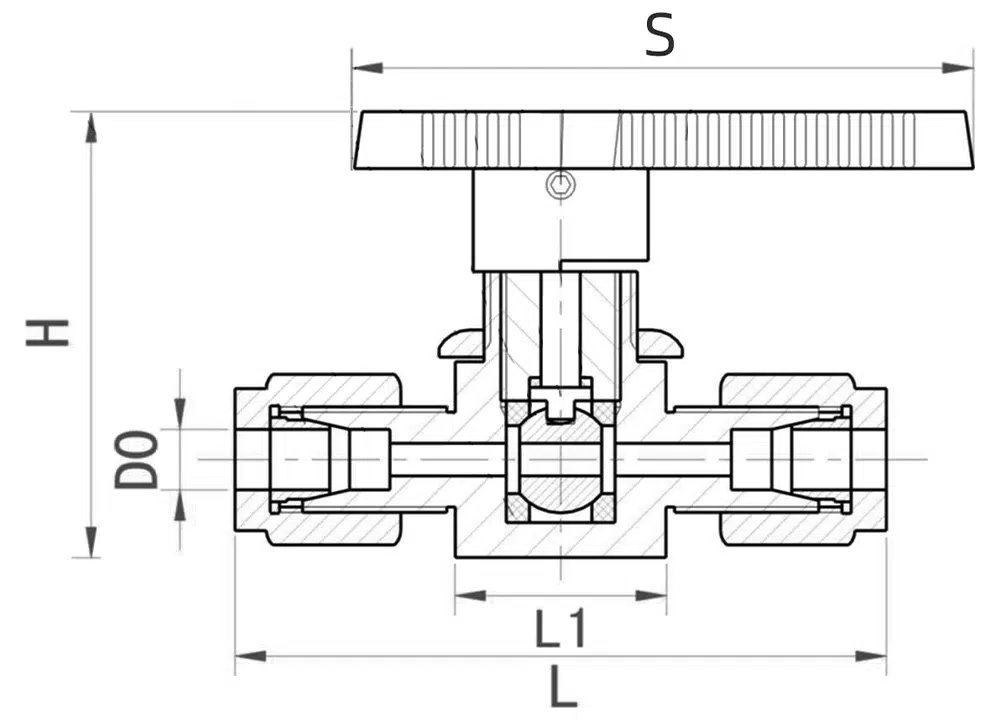

Ürün Boyut Referansı
norm | Tüp O.D. | D0 | L | L1 | H | S |
Φ3 | Φ3mm | 3 | 50 | 19 | 44 | 52 |
Φ4 | Φ4mm | 4 | 53 | 19 | 44 | 52 |
Φ6 | Φ6mm | 6 | 51 | 18 | 44 | 52 |
Φ8 | Φ8mm | 8 | 56 | 19 | 46 | 52 |
Φ10 | Φ10mm | 10 | 61 | 24 | 53 | 64 |
Φ12 | Φ12mm | 12 | 68 | 25 | 55 | 64 |
Φ14 | Φ14mm | 14 | 74 | 28 | 60 | 74 |
Φ16 | Φ16mm | 16 | 75 | 29 | 61 | 74 |
Φ18 | Φ18mm | 18 | 78 | 30 | 62 | 74 |
Φ20 | Φ20mm | 20 | 83 | 33 | 72 | 98 |
Φ22 | Φ22mm | 22 | 88 | 35 | 73 | 98 |
Φ25 | Φ25mm | 25 | 113 | 42 | 77 | 98 |
Φ1/8 | Φ3,17 mm | 3.17 | 50 | 19 | 44 | 52 |
Φ1/4 | Φ6.35mm | 6.35 | 54 | 19 | 44 | 52 |
Φ3/8 | Φ9,53 mm | 9.53 | 61 | 24 | 53 | 64 |
Φ1/2 | Φ12,7 mm | 12.7 | 68 | 25 | 55 | 64 |
Φ3/4 | Φ19,05 mm | 19.05 | 83 | 33 | 72 | 98 |
Φ1" | Φ25,4 mm | 25.4 | 113 | 42 | 77 | 98 |
