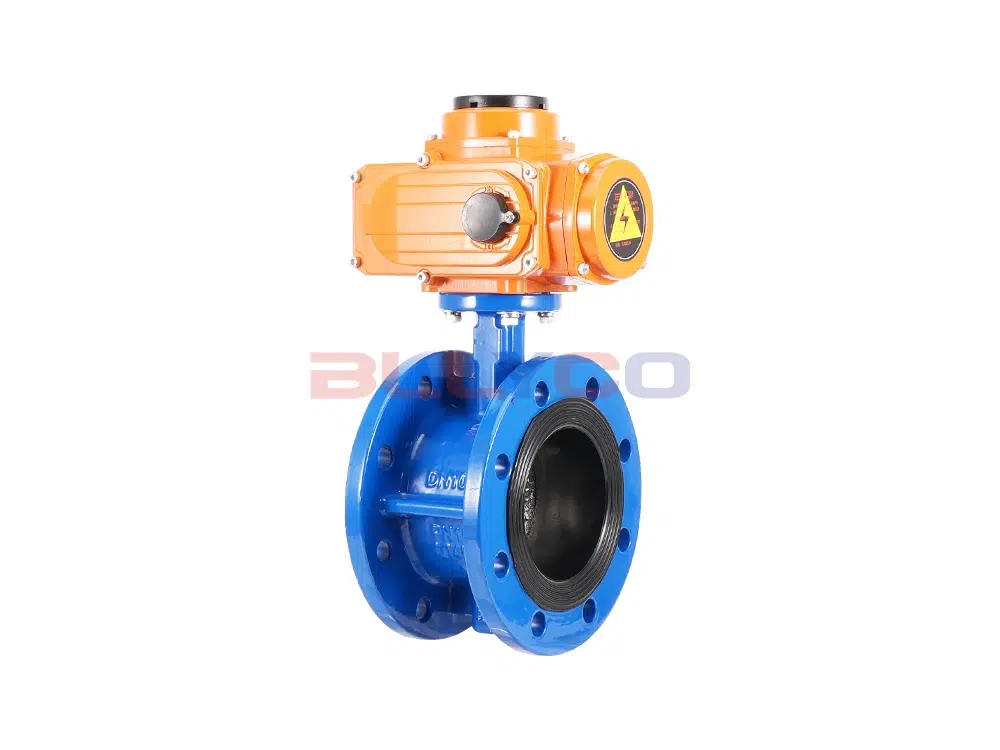

D941X-16Q elektrikli flanş kelebek vana entegre bir yapıdır, AC220V veya AC380V güç kaynağına erişim anahtarlama işlemi ile kontrol edilebilir, ayrıca kontrol modülüne eklenebilir, giriş kontrol sinyalleri (4-20mADC veya 1-5VDC) düzenlemek ve kontrol etmek için. Elektrikli flanşlı kelebek vana, güçlü işlevselliğe, küçük boyutlu, hafif ve ucuz, güvenilir performansa, basit desteklemeye, büyük akış kapasitesine sahiptir. Endüstriyel proses otomatik kontrol sisteminde gıda, çevre koruma, hafif sanayi, petrol, kimya endüstrisi, öğretim ekipmanları, kağıt yapımı, elektrik enerjisi ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Yeni tasarım, makul, özel yapı, hafiflik, hızlı açma ve kapama.
- Küçük çalışma torku, kullanımı kolay, emek tasarrufu sağlayan ve hünerli.
- Her pozisyonda monte edilebilir, bakımı kolaydır.
- Contalar değiştirilebilir olup, çift yönlü sızdırmazlık performansı sağlar.
- Sızdırmazlık malzemesi yaşlanmaya, zayıf korozyona ve uzun hizmet ömrüne dayanıklıdır.
Ürün Parametresi
Ürün Modeli | D941X-16Q |
Valf gövde malzemesi | sfero döküm |
Valf plakası malzemesi | Sfero döküm demir/304 paslanmaz çelik |
Kauçuk astar malzemesi | EPDM |
Kontrol biçimleri | Anahtarlama/regülasyon tipi |
Seçilebilir Voltaj | AC220V/AC380V/DC24V |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, gaz, petrol, vb. |
Uygulanabilir sıcaklık | ≤80°C |

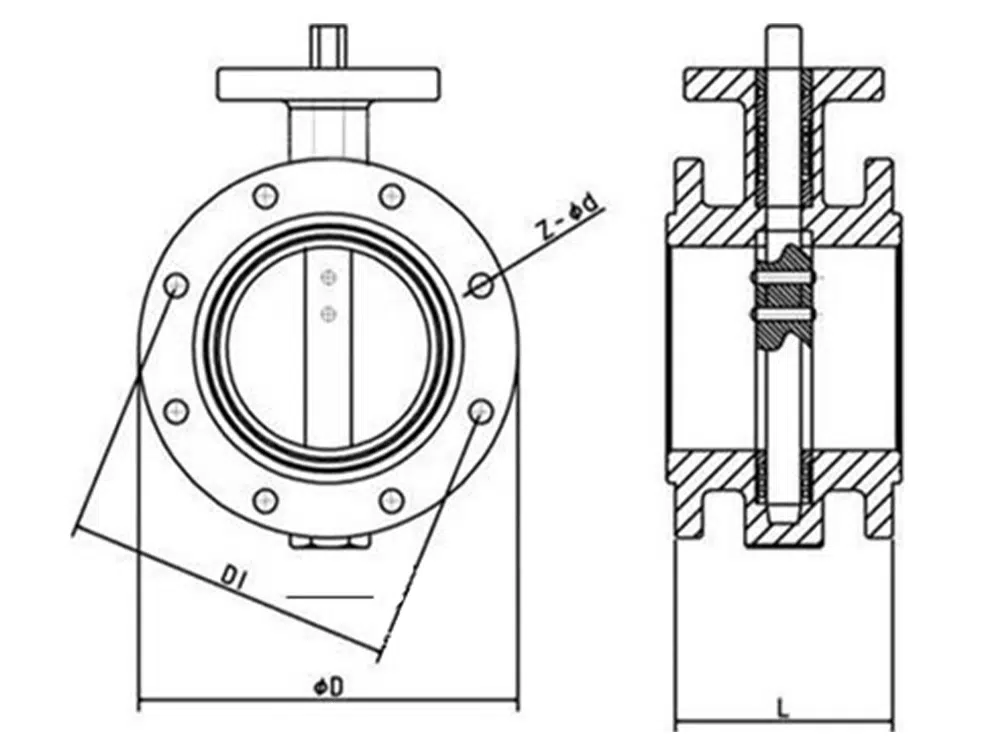

Ürün Boyut Referansı
bir cadde | L | D | D1 | Z-Φd |
DN40 | 108 | 150 | 110 | 4-18 |
DN50 | 108 | 160 | 125 | 4-18 |
DN65 | 112 | 180 | 145 | 4-18 |
DN80 | 114 | 195 | 160 | 8-18 |
DN100 | 127 | 215 | 180 | 8-18 |
DN125 | 140 | 245 | 210 | 8-18 |
DN150 | 140 | 280 | 240 | 8-23 |
DN200 | 152 | 335 | 295 | 12-23 |
DN250 | 165 | 405 | 355 | 12-25 |
DN300 | 178 | 460 | 410 | 12-25 |
DN350 | 190 | 520 | 470 | 16-25 |
DN400 | 216 | 580 | 525 | 16-30 |
DN450 | 222 | 640 | 585 | 20-30 |
DN500 | 229 | 710 | 650 | 20-34 |
DN600 | 267 | 840 | 770 | 20-41 |
