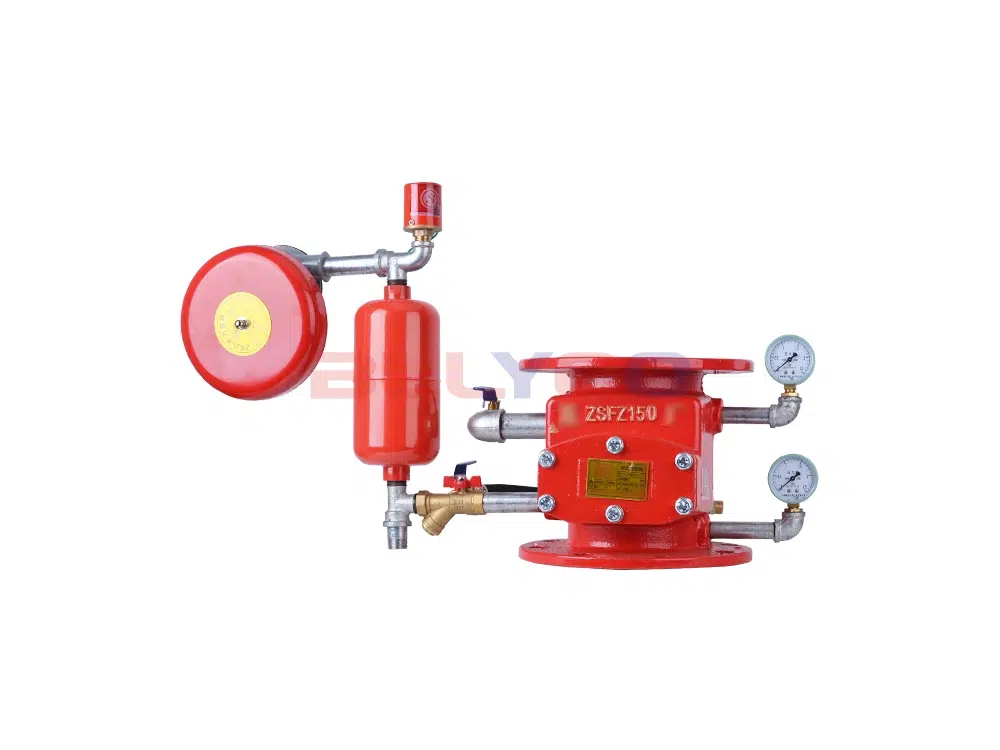

Sfero döküm flanşlı ıslak alarm vanası ZSFZ serisi

ZS serisi ıslak tip otomatik yağmurlama sistemini oluşturmak için basınç anahtarı, su akış göstergesi, yağmurlama nozulu, sinyal kelebek vanası, uç su test cihazı, yağmurlama pompaları ve benzeri ıslak tip alarm valfi cihazı, şu anda en yaygın kullanılan otomatik yağmurlama sistemidir.

Ürün Özellikleri

Islak alarm vanası sadece sprinkler sistemine tek taraflı olarak su akışına izin verir ve tek yönlü bir vananın belirlenen debisinin altında alarm verir. Boru şebekesinin su ile doldurulduğu, sistemin uzun süreli bekleme çalışma durumunda olduğu ve boru şebekesinin basınçlı su ile doldurulduğu ıslak yangın söndürme sistemlerinde kullanılır. Korunan alanın herhangi bir yerinde yangın meydana geldiğinde, bir veya daha fazla nozul çalışır, vana otomatik olarak açılarak suyun yangın alanına akmaya devam etmesini sağlar. Aynı zamanda, hidrolik alarm etkinleştirilir ve basınç anahtarı bir alarm sinyali gönderir.

Çalışma Prensibi

Islak Alarm Vanası normalde vana klapesinden önceki ve sonraki su basıncı eşittir (vana klapesinden önceki ve sonraki su basıncı dengesini korumak için su basıncı denge deliğindeki kılavuz borudan geçen su). Vananın kendi ağırlığı ve vanadan önce ve sonra suyun toplam basıncının farklı olması nedeniyle, vana kapalı durumdadır (vananın üzerindeki toplam basınç, makaranın altındaki toplam basınçtan daha büyüktür). Bir yangın meydana geldiğinde, kapalı sprinkler spreyi, küçük deliklerin su basıncı dengesi nedeniyle suyu telafi etmek için çok geç, su basıncının üzerindeki alarm vanası düşer, bu sefer vana kanadından önceki su basıncı, su basıncından sonra vana kanadından daha büyüktür, bu nedenle vana kanadı açıktır, standpipe ve boru hattı şebekesine su beslemesi ve aynı zamanda alarm vanasının halka şeklindeki oluğu boyunca gecikme, basınç anahtarı ve hidrolik alarm ve diğer tesislere su, bir yangın alarm sinyali gönderir ve yangın pompasını çalıştırır. Otomatik sprinkler sisteminin korunan alanında bir yangın meydana geldiğinde, yangın ortam sıcaklığı yükselir, kapalı nozul üzerindeki cam bilye patlar (veya eriyebilir alaşım erir), nozul yangını söndürmek için su püskürtmek üzere açılır. Bu sırada boru şebekesi su basıncı düşüşünün ıslak alarm vanası çıkış tarafı nedeniyle, diferansiyel basınç oluşumu, vana tertibatı açık, su kaynağı suyu yangını söndürmek için boru şebekesini sürekli olarak doldurur, aynı zamanda su akışı delikteki sızdırmazlık halkası oluğundan delici içine ve sürekli bir alarm sesi göndermek için belirli miktarda su basıncı etkisi hidrolik alarm zilleri ile hızlı bir şekilde doldurulur, elektrik kontaklarına bağlanmak için basınç anahtarı hareketi, kontrol merkezine, sesli ve ışıklı alarmlara bağlanır ve aynı zamanda yangın söndürme için ana su besleme pompasını çalıştırmak için.

Islak Alarm Valfi Bileşenleri

(1) Islak Alarm Vanası: Suyun sprinkler sistemine sadece bir yönde akmasına izin verir ve belirli bir akış hızında alarm verir.

(2) Geciktirici: Su basıncı dalgalanmasından kaynaklanan yanlış alarmı azaltmak için hidrolik alarm eylem süresini geciktirir.

(3) Hidrolik Alarm: Sistem etkinleştirildiğinde duyulabilir bir ses çıkaran hidrolik tahrikli bir alarm cihazı.

(4) Basınç anahtarı: Alarm vanası çalıştıktan sonra, basınç anahtarı elektrik kontaklarını açmak için çalışır.

(5) Alarm vanası: Servis durumunda normalde açıktır, vana yalnızca muayene, bakım ve onarım sırasında kapatılabilir.

(6) Deneme alarm vanası: devreye alma sırasında, sistemin çalışmasını belirlemek için bu vanayı açmadan önce bakım yapın.

(7) Tahliye vanası: nozulun revizyonu veya değiştirilmesi için vananın arkasındaki boru şebekesinden kalan suyu tahliye eder.

Ürün Parametresi

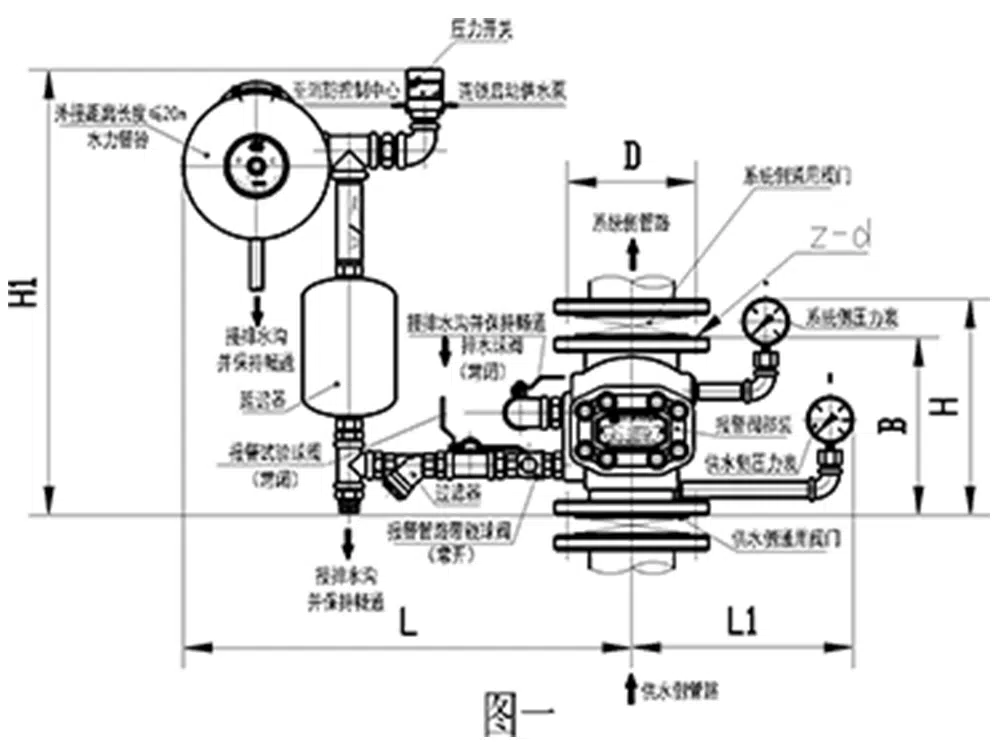

Ürün Boyut Referansı
