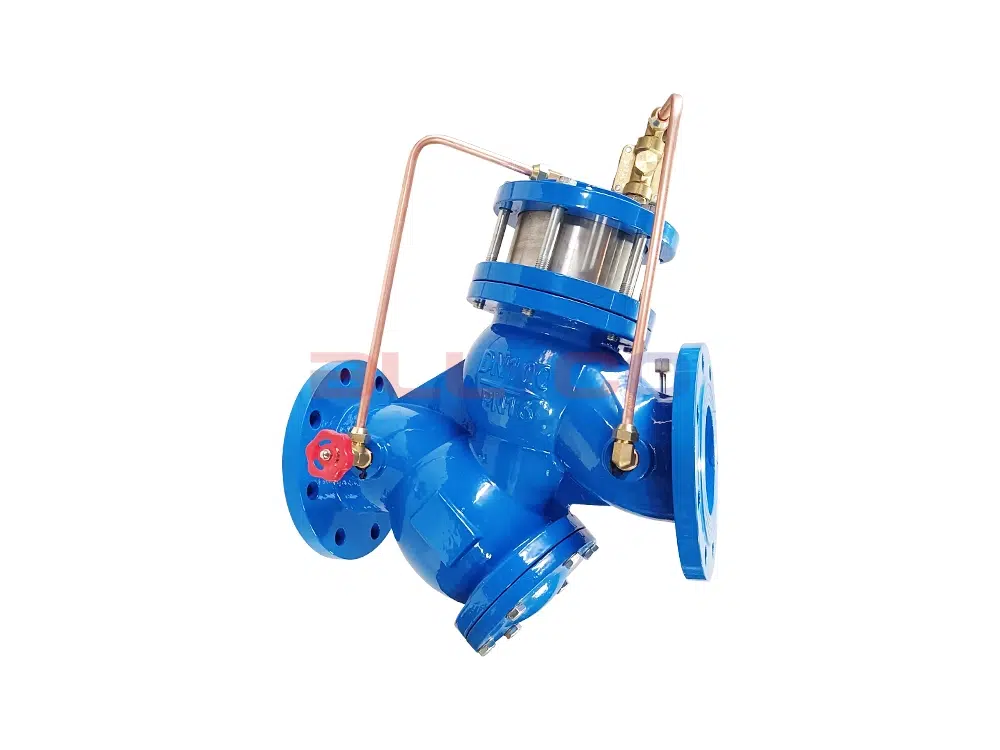

Sfero döküm filtre pistonlu ayarlanabilir basınç düşürücü vana YQ98001-16Q

YQ98001 Filtre Pistonlu Ayarlanabilir Basınç Düşürücü Vana, boru hattı basıncını düzenlemek ve kontrol etmek için ortamın kendi enerjisini kullanan bir tür akıllı vanadır. Vana giriş ucundan beslendiğinde, su iğne vanasından ana vana kontrol odasına akar ve çıkış basıncı kanal aracılığıyla pilot vanaya etki eder. Çıkış basıncı pilot vananın yay ayarından daha yüksek olduğunda, pilot vana kapanır. Kontrol odasının boşalması durur, bu sırada ana vana kontrol odasındaki basınç yükselir ve ana vanayı kapatır ve çıkış basıncı artık yükselmez. Valf çıkış basıncı pilot valf yay ayar basıncına düştüğünde, pilot valf açılır ve kontrol odası aşağı yönde boşalır. Pilot valf sistemi iğne valf girişinden daha fazla su tahliye ettiğinden, ana valf kontrol odasındaki basınç düşer. Giriş basıncı ana vananın açılmasına neden olur. Kararlı durumda, kontrol odası girişi ve tahliyesi aynıdır, ana vana açıklığı sabittir ve çıkış basıncı sabittir. Çıkış basıncı, giriş basıncındaki değişiklikler nedeniyle veya ana vananın çıkış akışındaki değişiklikler nedeniyle değişmez, çıkış basıncını ayarlanan değerde tutmak için güvenli ve güvenilirdir. Valf basınç düşürme hassasiyeti, istikrarlı performans, güvenlik ve güvenilirlik, kurulumu ve ayarlaması kolay, uzun servis ömrü. Evsel su temini, yangın söndürme sistemi ve endüstriyel su temin sisteminde kullanılabilir.

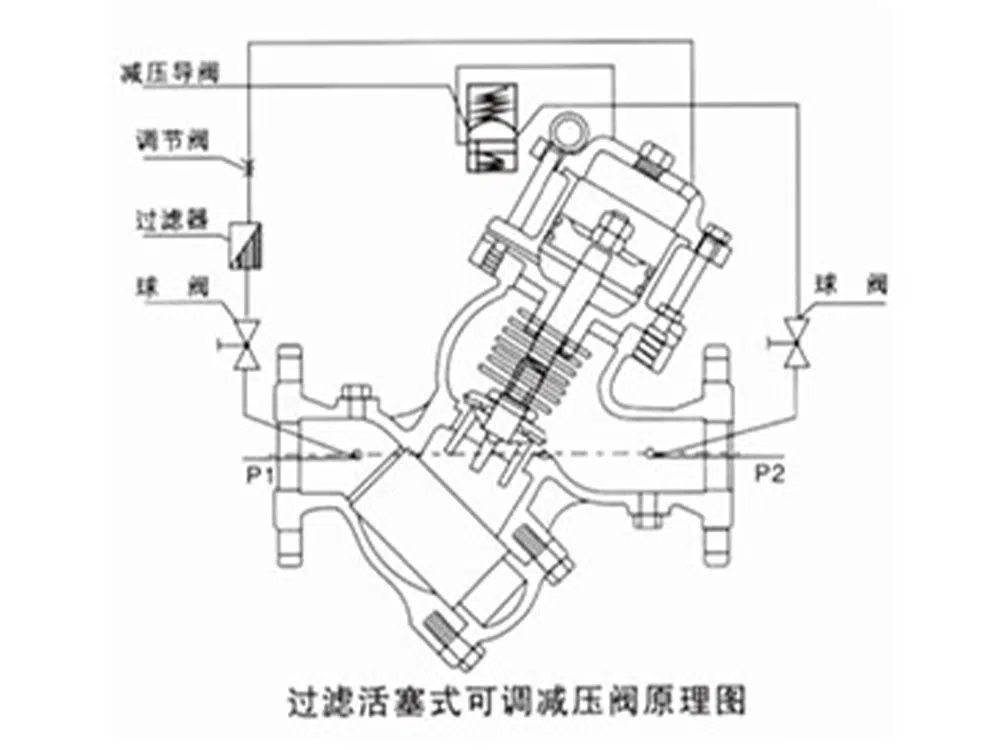

Çalışma Prensibi

YQ98001 filtre pistonu ayarlanabilir basınç düşürme valfi, Bitou tarafından diferansiyel basınç sinyalini akış kılavuz valfine, kısıtlama valfine ve iğne valfine aktararak iki yönlü kontrol kontrolü gerçekleştirir. Ana valf piston boşluğunun basıncını kontrol etmek için. Pilot valfin kısıtlanması yoluyla kazık ayarını düzenler. Valf ayarlanan değere ulaştıktan sonra akış hızı; pistonun alt boşluğu, aşağı akışa bağlanmak için bir kısma deliğine sahiptir. Şerit zımba valfinin kapatılması, ana valfin iki ucu arasındaki basınç farkı, tahrik enerjisinin valf açılması ve kapanmasıdır. Ana vananın iki ucu arasındaki basınç farkı, vananın açılması ve kapanması için tahrik enerjisidir. Esas olarak iklimlendirme için kullanılır. Su temini ve drenaj. Yangın ve her türlü sanayi ve maden işletmesi ve diğer su şebekesinin yerlerin ve koşulların akışını filtrelemesi ve kontrol etmesi gerekir. Yukarı akış basıncını ayarlanan aşağı akış basıncına düşürebilir ve yukarı akış basıncı ve akış hızı nasıl değiştirilirse değiştirilsin, önceden ayarlanmış aşağı akış basıncı değişmeden kalabilir.

Performans özellikleri

• Valf gövdesi, aerodinamik Y şeklinde geniş bir valf gövdesi yapısına sahiptir, bu nedenle küçük bir basınç kaybına, büyük bir kuvvete (mevcut genel tambur şeklindeki valf gövdesi kontrol valfine göre akışta 25% artış) ve kavitasyona karşı güçlü bir dirence, gürültü azaltmaya sahiptir.
• Hidrolik silindir tipi piston tahriki, pürüzsüz ve güvenilir hareket. Eylemin bir tampon etkisi vardır, bu nedenle gürültü çok azdır. Basınç nedeniyle membran tipinin üstesinden gelin, titreşimde, gürültüde ve filmde kolayca kırılan eksikliklerde ciddi değişiklikler yapın.
• Kullanışlı ve pratik iletim ve sızdırmazlık mekanizması, tüm mekanizmanın üç ana iletim, yönlendirme, sızdırmazlık işlevi vardır ve valf gövdesi bağımsızdır. Kullanıldığında, valf gövdesi boru ağına monte edilir. Tüm mekanizma da çıkarılabilir, bu nedenle yedek parçaların bakımı ve değiştirilmesi çok uygundur. Bu vana üç konumlandırma kılavuz mekanizması ile tasarlanmıştır. Yani, piston, gövde, kılavuz çerçeve, diğer valflerin kararlılığın dengesizliğinden kaynaklanan küçük bir konumlandırmanın üstesinden gelmek için açılıp kapanırken valfin daha doğru ve güvenilir olmasını sağlayabilir. Piston, contanın güvenli ve güvenilir olması için standart parçalar çift Y tipi kendinden sızdırmazlık prensibi kauçuk halkayı benimser. Mekanizma, sıvı basınç akışının hızlı değişimi sırasında oluşan titreşimi önleyebilen ve ortamın geri akışını önlemek için akış olmadığında vanayı otomatik olarak kapatabilen bir yay ile kurulmuştur. Hidrolik silindirin bir tampon etkisi vardır, boru şebekesi üzerindeki su darbe basıncını (su darbesi) azaltır.

Uygulama alanları

YQ98001 filtre pistonlu ayarlanabilir basınç düşürme valfi, hassas basınç düşürme, istikrarlı performans, güvenlik ve güvenilirlik, kolay kurulum ve ayarlama ve uzun hizmet ömrüne sahiptir. Evsel su temini, yangın söndürme sistemi ve endüstriyel su temin sisteminde kullanılabilir.

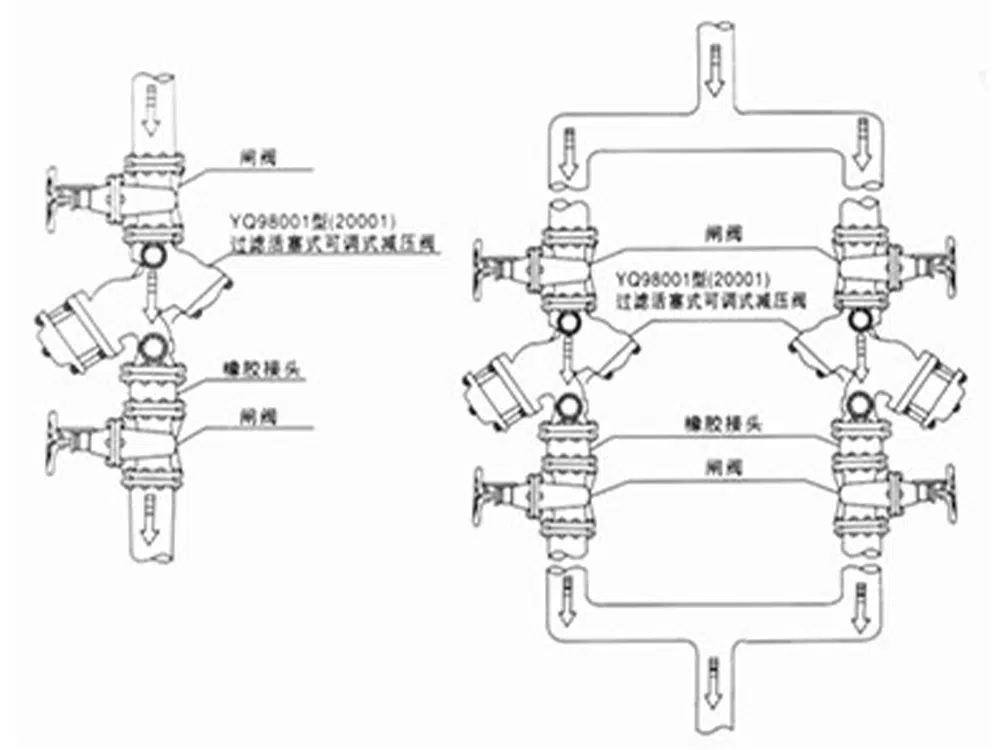

Kurulum Şeması

Ürün Parametresi

Ürün Boyut Referansı
