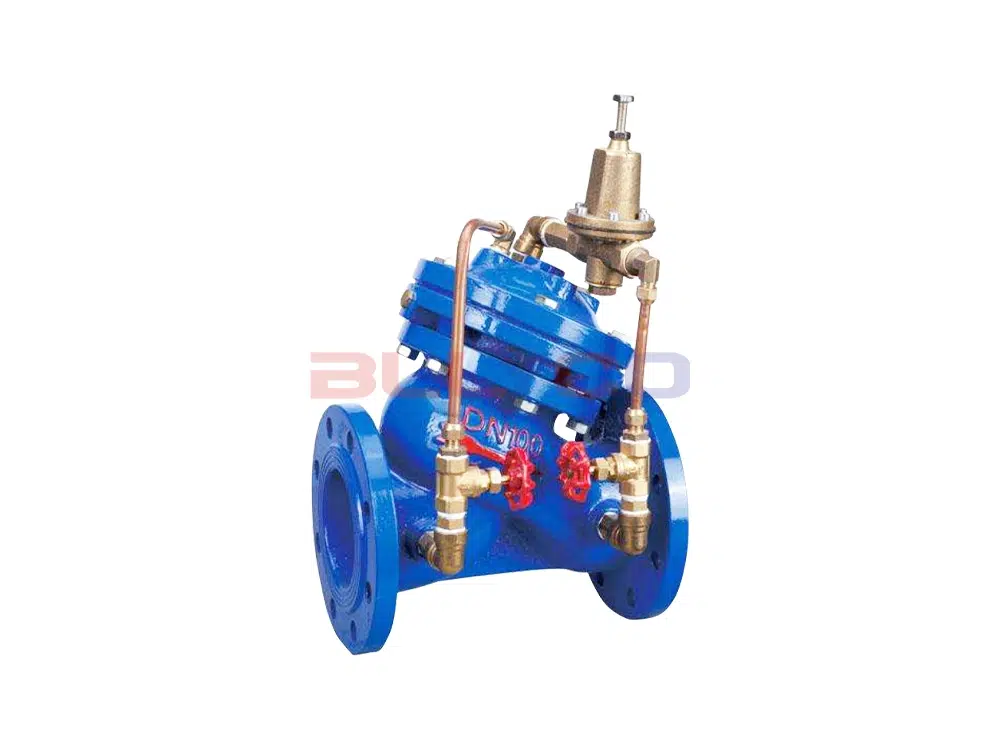

Sfero döküm diyaframlı tip basınç düşürme ve ayar vanası YX741X-16Q

YX741X diyafram tipi basınç düşürme ve dengeleme vanası, ana vana ve iğne ayar vanası, pilot vana, küresel vana ve devralma sisteminden oluşur, ana vana gövdesi tam kanallı, doğrudan akışlı, aerodinamik tasarıma ve iki tip diyafram tipi veya piston tipi yapıya sahiptir. Bu ürün, çıkış basıncını ayarlamak için düzenleyici pilot vananın yay basıncını ayarlamayı ve iğne vananın açıklığını ayarlamayı kullanır ve alıcı sistemin ve kontrol odasının geri besleme etkisi ile çıkış basıncını dengeler.

Çalışma Prensibi

Boru hattı giriş ucundan beslendiğinde, su iğne vanasından ana vana kontrol odasına akar, çıkış basıncı kanal boyunca pilot vanaya etki eder, çıkış basıncı pilot vana ayarından daha yüksek olduğunda, pilot vana kapanır ve kontrol odası su tahliyesini durdurur, bu sırada ana vana kontrol odasındaki basınç yükselir ve ana vanayı kapatır, çıkış basıncı daha fazla yükselmez. Çıkış basıncı pilot vana ayar basıncına düştüğünde pilot vana açılır ve kontrol odası aşağı yönde tahliye olur. Pilot vananın tahliye hacmi iğne vananın giriş hacminden daha büyük olduğundan, ana vana kontrol odasındaki basınç düşer ve giriş basıncı ana vanayı açar. Kararlı durumda, kontrol odası su girişi ve drenajı aynıdır, açılma derecesi değişmez ve çıkış basıncı değişmez. Çıkış basıncı pilot valf yayı ayarlanarak ayarlanabilir.

Çalışma özellikleri

• Basınç kontrolü istikrarlı ve güvenilirdir. Pilot valf ve ana valf sürekli çalışır ve giriş basıncından çok az etkilenen aşağı akış basınç değişiklikleri sürekli ve pürüzsüzdür.
• Kullanımı kolaydır. Çalışma basıncı ayarlandıktan sonra, ana vana yukarı akış basıncı veya akış hızı değiştiğinde otomatik olarak ayarlanır ve aşağı akış basıncını dengeler.
• Valf gövdesi tam kanallı, doğrudan akışlı, aerodinamik bir tasarıma sahiptir. Hidrolik kayıp azdır ve enerji tasarrufu etkisi iyidir.

İşlevler ve Kullanımlar

Bu vana, genellikle aşağı akış boru ağının veya cihazının basınç düşürme ve stabilizasyon işlevini yerine getirmek için su tedarik borusu ağ sisteminin yukarı akışına monte edilir. Bu vana ürünleri serisi, yüksek binalarda, yaşam alanlarında veya su basıncı kontrolünün diğer su tedarik borusu şebeke sistemlerinde yaygın olarak kullanılmaktadır.

Ürün Parametresi

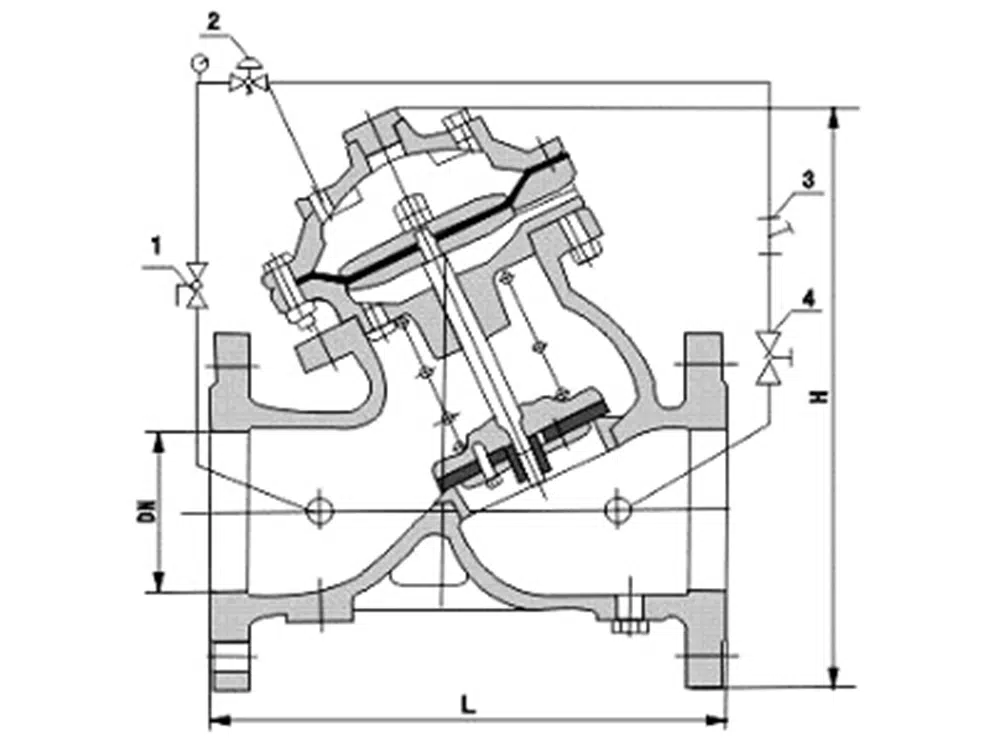

Ürün Boyut Referansı
