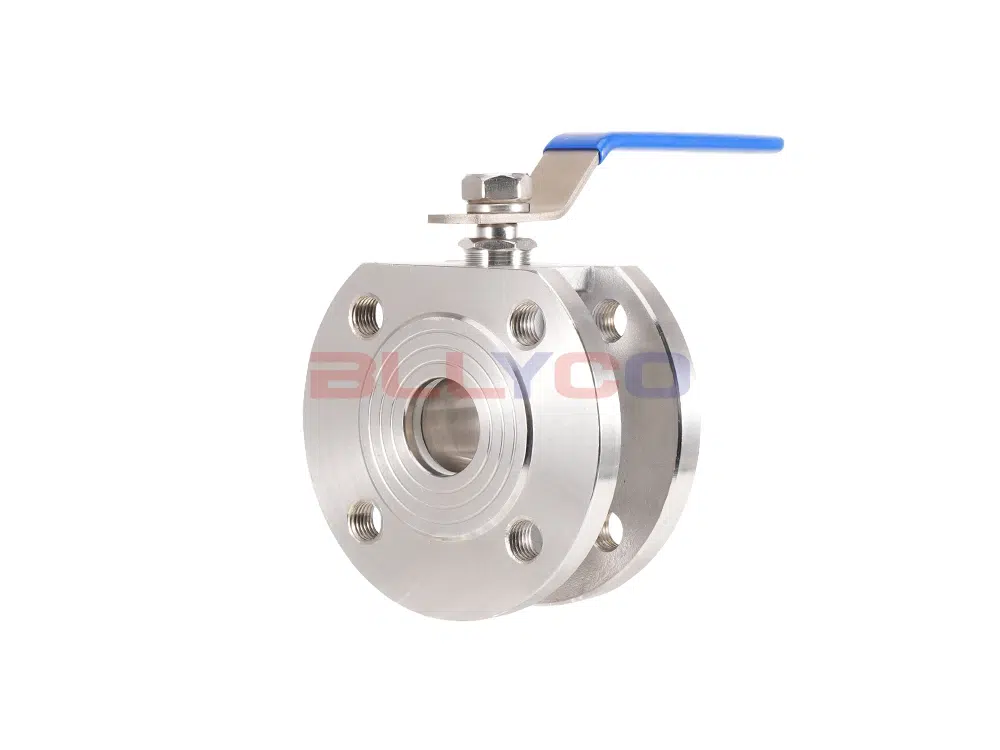

Q71F-16P对夹式薄型球阀是用双头螺栓将阀门连接在两管道法兰之间，手柄只需旋转90°即可快速启闭，操作简单。当球阀处于开启位置时，阀芯无阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。具有结构长度短、体积小、重量轻、启闭灵活、安装方便等特点。广泛应用在石油、化工、冶金、制药、食品、电站、轻工等各种领域。
Ürün Parametresi
Ürün Modeli | Q71F-16P |
Valf gövde malzemesi | 304 paslanmaz çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, buhar, yağ |
Uygulanabilir sıcaklık | ≤150°C |

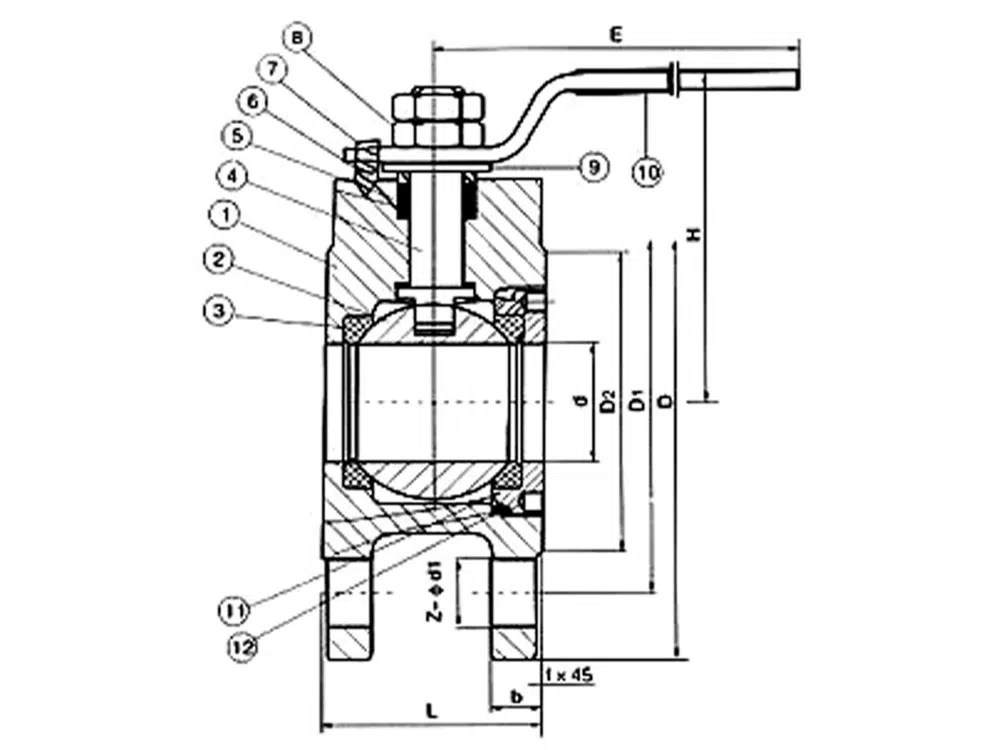

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | d | H | E | b | f | Z-d1 |
DN15 | 35 | 95 | 65 | 45 | 15 | 62 | 110 | 14 | 2 | 4-M12 |
DN20 | 38 | 105 | 75 | 55 | 17 | 70 | 125 | 14 | 2 | 4-M12 |
DN25 | 45 | 115 | 85 | 65 | 24 | 79 | 135 | 16 | 2 | 4-M12 |
DN32 | 55 | 135 | 100 | 78 | 30 | 86 | 150 | 16 | 3 | 4-M16 |
DN40 | 62 | 145 | 110 | 85 | 36 | 92 | 150 | 18 | 3 | 4-M16 |
DN50 | 72 | 160 | 125 | 100 | 46 | 102 | 180 | 20 | 3 | 4-M16 |
DN65 | 95 | 180 | 145 | 120 | 57 | 158 | 250 | 22 | 3 | 4-M16 |
DN80 | 120 | 195 | 160 | 135 | 73 | 172 | 300 | 24 | 3 | 8-M16 |
DN100 | 140 | 215 | 180 | 155 | 90 | 187 | 350 | 24 | 3 | 8-M16 |
DN125 | 165 | 245 | 210 | 185 | 110 | 200 | 650 | 26 | 3 | 8-M16 |
DN150 | 195 | 285 | 240 | 210 | 145 | 240 | 840 | 26 | 3 | 8-M20 |
DN200 | 270 | 335 | 295 | 265 | 190 | 278 | 1000 | 28 | 3 | 12-M20 |
