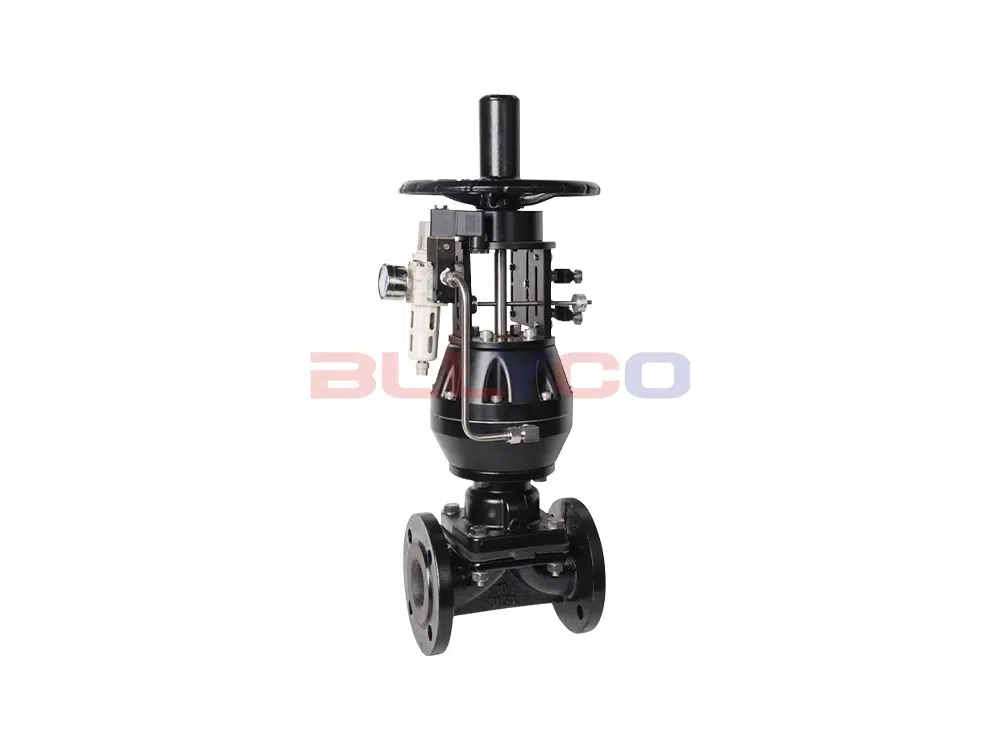

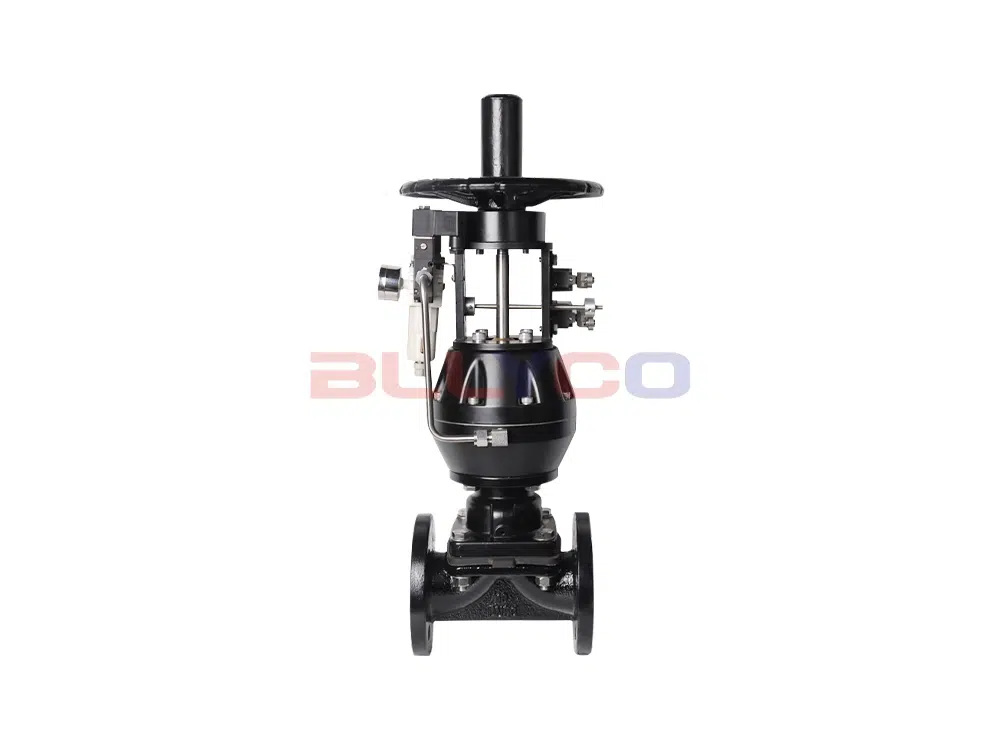

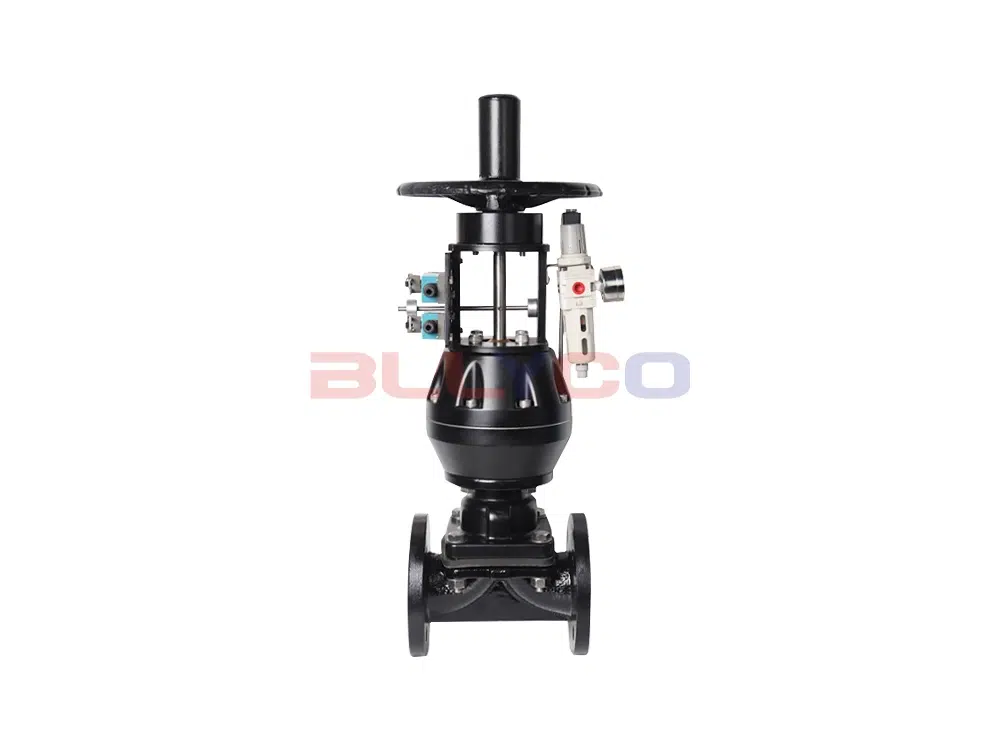

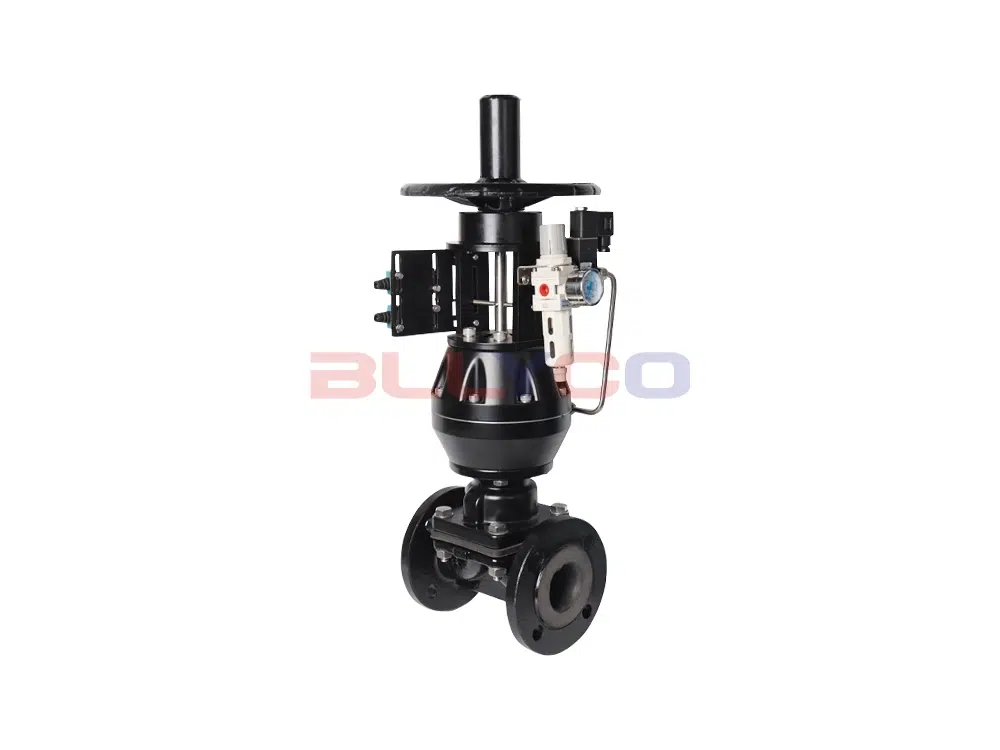

G641J pnömatik kauçuk kaplı diyaframlı valf açma ve kapama, pnömatik aktüatör tarafından tahrik edilen valf gövdesinin yukarı ve aşağı hareketi ile sağlanır. Valf gövdesi üst konumdayken, küresel diyafram yukarı doğru bükme valfi bir iletim durumu oluşturur. Valf gövdesi yukarıdan aşağıya hareket ettiğinde, diyaframın bükülmesini sağlamak için valf makarasını tahrik eder, diyaframı valf yuvası alanına yakın bir yere zorlar veya boru hattı sıvısını yola kapatır. Aşındırıcı veya genel aşındırıcı ortamları kontrol etmek için kullanılan valf gövdesi boşluğu yüzeyi, farklı çalışma sıcaklıkları ve sıvı boru hatları için uygun, astarsız veya çeşitli isteğe bağlı kauçukla kaplanmıştır.
Çalışma Prensibi
Basınç uygulandığında valf kapanır; basınç kaldırıldığında açılır. Açma ve kapama, valf sapının dikey hareketini yönlendiren pnömatik aktüatör tarafından gerçekleştirilir. Valf sapı üst konumdayken, küresel diyafram yukarı doğru bükülerek valf içinde iletken bir durum oluşturur. Valf sapı aşağı doğru hareket ettiğinde, valf tapasını hareket ettirerek diyaframın bükülmesine ve valf yuvası alanına sıkıca yapışmasına neden olur, böylece sıvı geçiş yolunu kapatır.
Ürün Özellikleri
- Diyafram değiştirilebilir olduğundan bakım maliyetleri düşüktür.
- Doldurma kutusu yoktur, bu nedenle dış sızıntı yoktur.
- Aerodinamik akış yolu basınç kaybını en aza indirir.
- Elastik contanın açma ve kapama mekanizması, iç sızıntının olmamasını sağlar.
- Sıvı geçişleri düzdür, bu da sıvı kaybının azalmasına ve daha az aşınmaya neden olur.
- Valf gövdesi ve kapak, bir ara diyafram ile birbirinden ayrılmıştır, böylece diyaframın üzerindeki kapak ve mil gibi bileşenler ortam korozyonundan korunur.
- Conta, esnek bir kauçuk diyaframdan oluştuğu için mükemmel sızdırmazlık özellikleri ve minimum kapatma kuvveti sunar.
- Görsel kauçuk diyaframlı vananın iç boşluğunun yüzeyi, Ofisin seçebileceği çok çeşitli kauçuklarla kaplıdır. Bu nedenle üstün korozyon direncine sahiptir.
Ürün Parametresi
Ürün Modeli | G641J-16C |
Valf gövde malzemesi | dökme çelik |
astar malzemesi | NR doğal kauçuk |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Arıtılmış su, inorganik tuzlar, seyreltilmiş inorganik asitler vb. |
Uygulanabilir sıcaklık | ≤80°C |

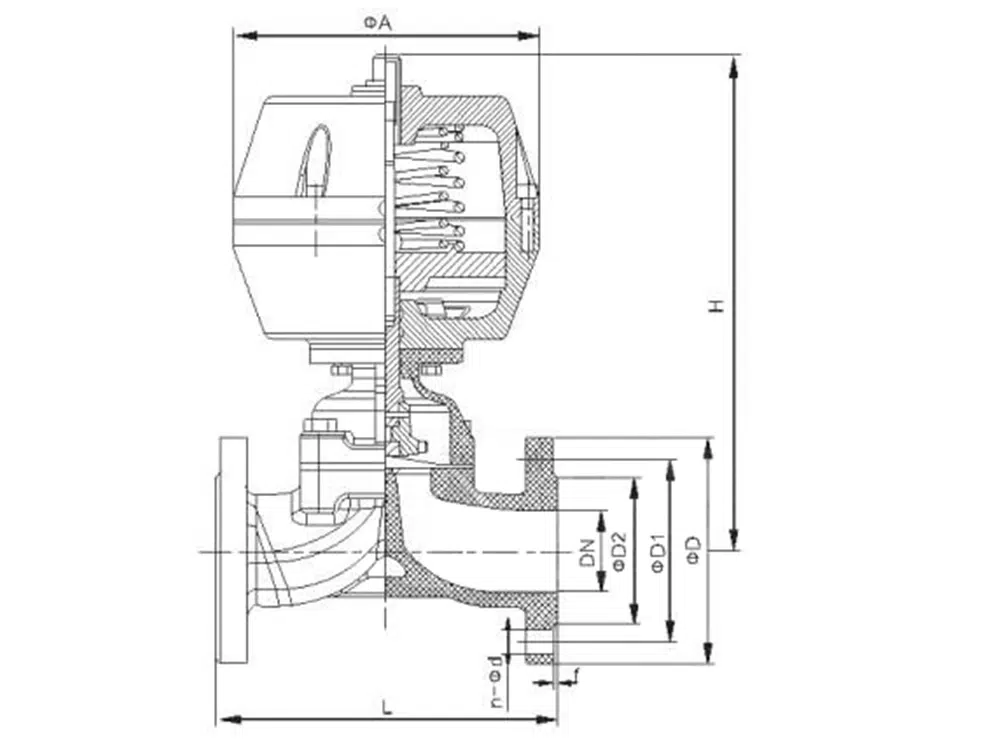

Ürün Boyut Referansı
bir cadde | L | D | D1 | D2 | n- φd | f | H | Gaz kaynağı basıncı (MPa) | Silindir dış çapı φA |
DN15 | 125 | 95 | 65 | 45 | 4-14 | 2 | 215 | 0.6 | 110 |
DN20 | 139 | 105 | 75 | 55 | 4-14 | 2 | 220 | 0.6 | 110 |
DN25 | 145 | 115 | 85 | 65 | 4-14 | 2 | 225 | 0.6 | 110 |
DN32 | 160 | 135 | 100 | 78 | 4-18 | 2 | 240 | 0.6 | 140 |
DN40 | 180 | 145 | 110 | 85 | 4-18 | 3 | 285 | 0.6 | 170 |
DN50 | 210 | 160 | 125 | 100 | 4-18 | 3 | 307 | 0.6 | 170 |
DN65 | 250 | 180 | 145 | 120 | 4-18 | 3 | 327 | 0.6 | 200 |
DN80 | 300 | 195 | 160 | 135 | 8-18 | 3 | 390 | 0.6 | 230 |
DN100 | 350 | 215 | 180 | 155 | 8-18 | 3 | 470 | 0.6 | 260 |
DN125 | 400 | 245 | 210 | 185 | 8-18 | 3 | 637 | 0.6 | 310 |
