Hava yastığı tipi su darbesi emici (kauçuk safra kesesi su darbesi giderici olarak da bilinir), bir tür emici boru hattı su besleme sistemi su darbesi artık basınç ekipmanıdır. İletim sürecindeki su ve diğer ortamlarda, vana açıldığında, kapandığında, stabil olmayan özelliklerin pompa çalışması ve radikal değişiklikler, akış füzyonu ve su darbesi fenomeninin boru basıncı değişiminin diğer nedenleri sıklıkla meydana gelir, özellikle yüksek binalarda ortak, bu su darbesi fenomeni can sıkıcı gürültü ve titreşim üretmenin yanı sıra, ciddi olduğunda, tüm sistem eylemini ve diğer ekipmanların tahribatını etkileyecektir. Bu valf, su darbesi nedeniyle etkili bir şekilde yüksek basınç dalgası üretebilir, böylece borudaki basınç düzenlemesi, yolun gözetimi zarar görmez. Endüstriyel koşullarda, işletmelerde, yüksek binalarda, elektrik santrallerinde ve diğer su temini ve drenaj sistemlerinde yaygın olarak kullanılır.
Performans özellikleri
- Ürün, basit bir yapıya sahiptir, bu da kurulum ve bakımı kolaylaştırır.
- Kararlı performans ve hızlı tepki, operasyonel boru hatlarındaki gürültü ve titreşimin etkili ve hızlı bir şekilde ortadan kaldırılmasını sağlar.
- Pompa boru tesisatındaki tüm çalışma koşullarında, düzensiz su darbesi salınımları etkili bir şekilde ortadan kaldırılabilir.
- Yüksek basınç direnci, yüksek basınçlı su darbelerinin etkisine dayanabilir.
Çalışma Prensibi
Hava Yastıklı Su Darbesi Emicinin Çalışma Prensibi: Normal akış koşullarında, su delikli borudan geçerek borunun diğer ucundan çıkar. Su basıncı teleskopik astarın elastik mukavemetini ve hava kesesinin üzerine uyguladığı basıncı aştığında, teleskopik astar hava kesesine doğru düzensiz bir şekilde şişer. Tersine, su basıncı hava kesesi basıncından ve teleskopik astarın elastik mukavemetinden düşük veya ona eşit olduğunda, şişkinlik meydana gelmez.Vana gövdesi içindeki su basıncı, delikli boru aracılığıyla teleskopik astara iletilir. Teleskopik astarın esnekliği ve hava yastığının basıncının birleşik etkileri sayesinde, teleskopik astar su dalgalarının anlık basıncına karşı hızlı ve etkili bir tamponlama sağlar. Bu, boru içindeki basıncı düzenler.Not: Optimum hava yastığı şişirme basıncı, çalışma basıncının 'idir. Bu basınç, nozul valfini şişirerek veya söndürerek ayarlanabilir. Kurulumdan önce, ekipmanın doğru çalışmasını sağlamak için tüm cıvataları sıkın. İpucu: Bu ürün, yavaş kapanan veya susturucu mekanizmalı bir çek valfinin akış aşağısına kurulduğunda optimum performansa ulaşır.
Ürün Parametresi
Ürün Modeli | 8000X-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | su ve benzeri |
Uygulanabilir sıcaklık | ≤80°C |

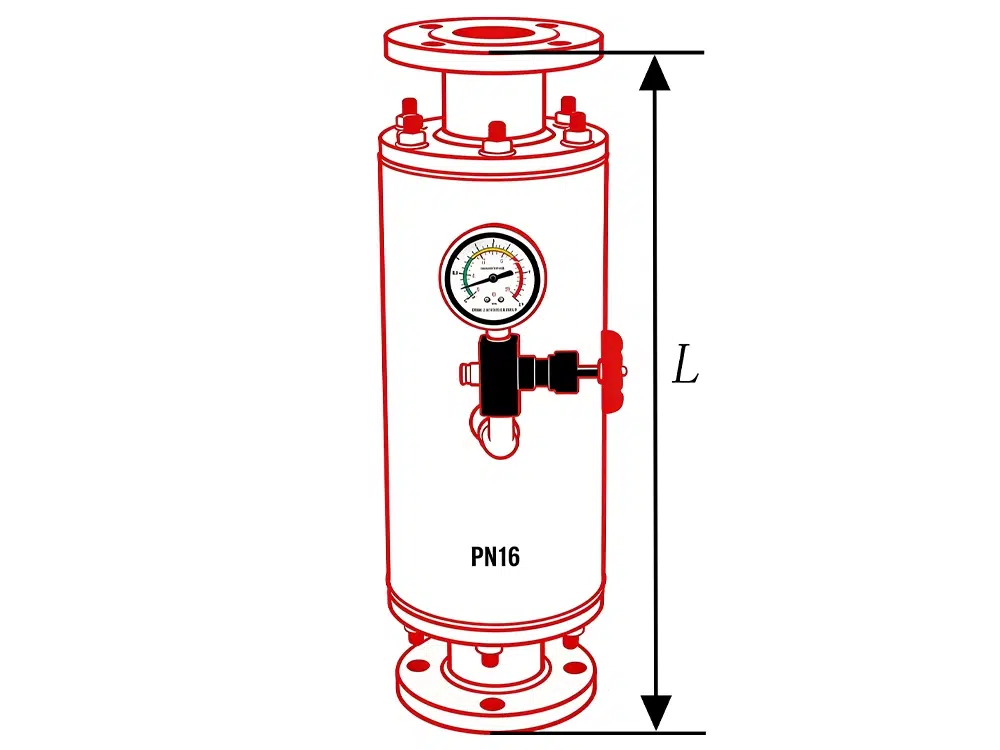

Ürün Boyut Referansı
bir cadde | L |
DN50 | 520 |
DN100 | 550 |
