Hortum vanası, vananın çok iyi bir aşınma direnci ve korozyon direnci performansıdır, geleneksel küresel vanalar, kelebek vanalar, diyafram vanalar ve diğer vanalar için iyi bir alternatiftir, bu vana 200.000 kez ortalama ömrü temiz su test eder. Madencilik endüstrisi için uygulamalar: ıslak demir sökücü, seramik filtre, MGM tüp membran filtre, Gore membran filtre, maden atıkları bulamaç taşıma boru hattı, maden madenciliği birimi bulamaç taşıma boru hattı; inşaat makineleri endüstrisi: karıştırma sisteminin otomatik tartım cihazı, dozajlama sistemi; metalurji endüstrisi: çelik üretimi için otomatik cüruf sistemi; ilaç endüstrisi: IV sıvı taşıma makinesinin plastik şişeleri; kanalizasyon endüstrisi; çamur taşıma Borulama ve diğer endüstriler.
Ürün Özellikleri
- Basınç kaybı, tıkanma yok, sızıntı yok, su geçirmez darbe şoku.
- Özellikle partikül içeren sıvı-katı ve gaz-katı iki fazlı akışlar için uygundur.
- Aşınma ve yorulma direnci için elyaf takviyeli yapıya sahip kauçuk manşon.
Çalışma Prensibi

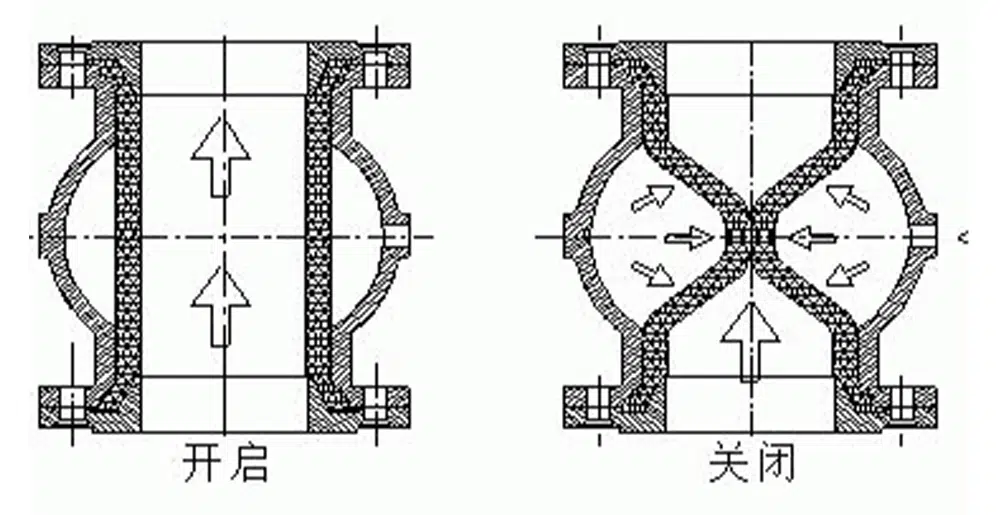

Kontrol ortamı girilmediğinde, manşon ile valf gövdesi arasındaki boşluk atmosfere bağlanır ve manşon sıvı basıncı ile dışa doğru gerilim altındadır. Perde tabakasını güçlendirmek için manşonun içinde belirli bir açı olduğundan, manşon eksenel ve radyal basıncının birbirini dengelemesi için, manşonun uzunluğu ve çapı sıvı basıncı nedeniyle değişmeyecektir. Kontrol ortamı manşon ile valf gövdesi arasındaki boşluğa girdiğinde, manşon deforme olur ve ortam basıncı altında kesilir. Aşağıdaki şekilde gösterildiği gibi:
Ürün Parametresi
Ürün Modeli | GJ841X-6L |
Valf gövde malzemesi | alüminyum |
Nominal basınç | ≤0,6Mpa |
yemek direği | Gıda Direği Doğal Kauçuk Boru Kovanı |
Uygulanabilir ortam | Basınçlı hava veya basınçlı su |
Tüp kovan malzemesi ve sıcaklık aralığı | Doğal kauçuk-5~80℃/EPDM-5~120℃. |
Basınç aralığı
Kalibre (DN) | DN25~200 | DN250~300 |
iş baskısı | max4bar | max3bar |
Kontrol Basıncı | max6bar | max4.5bar |
Maksimum basınç farkı | 2bar | max1.5bar |

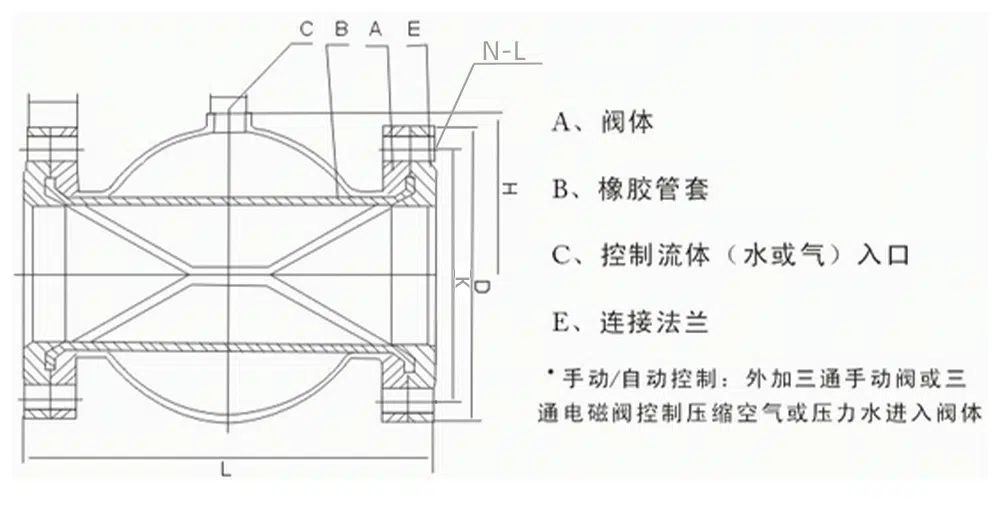

Ürün Boyut Referansı
bir cadde | L | H | D | K | N-L |
DN40 | 150 | 40 | 145 | 110 | 4-18 |
DN50 | 180 | 60 | 160 | 125 | 4-18 |
DN65 | 180 | 60 | 180 | 145 | 4-18 |
DN80 | 220 | 75 | 195 | 160 | 4-18 |
DN100 | 280 | 95 | 215 | 180 | 8-18 |
DN125 | 345 | 120 | 245 | 210 | 8-18 |
DN150 | 414 | 145 | 280 | 240 | 8-23 |
DN200 | 550 | 182 | 335 | 295 | 8-23 |
DN250 | 680 | 229 | 390 | 350 | 12-23 |
DN300 | 820 | 278 | 440 | 400 | 12-23 |
