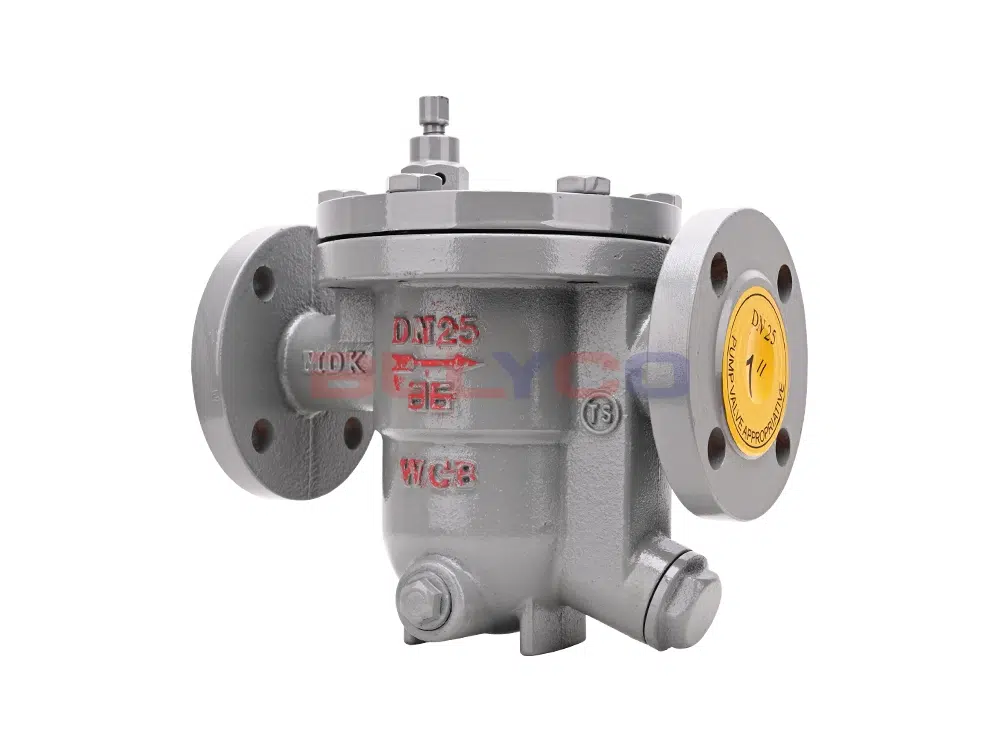

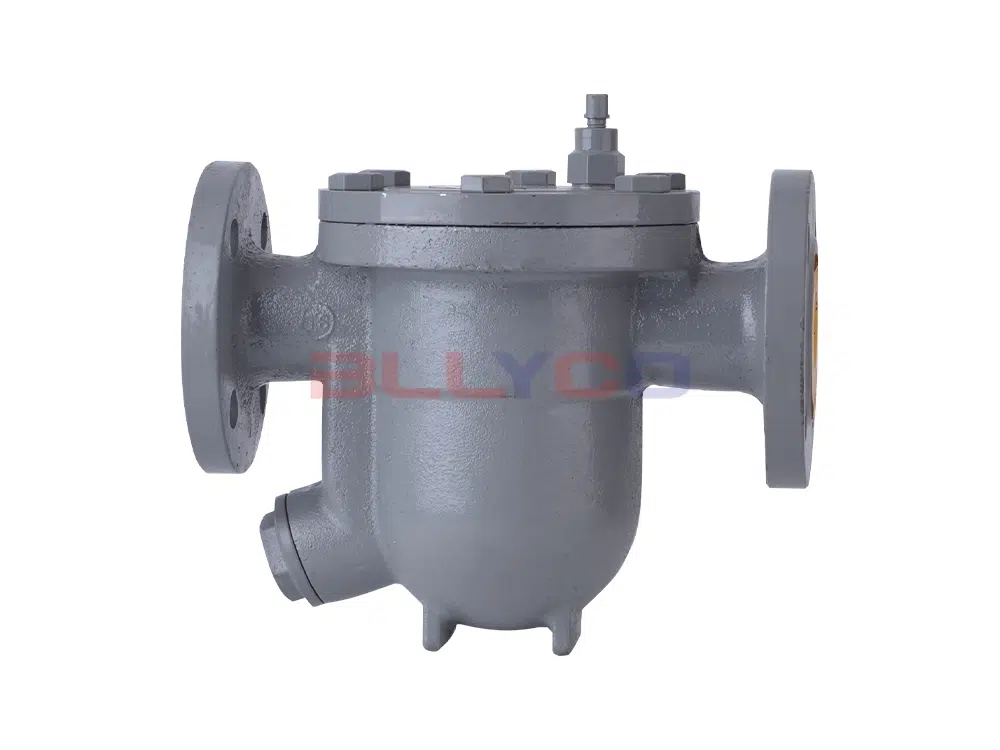

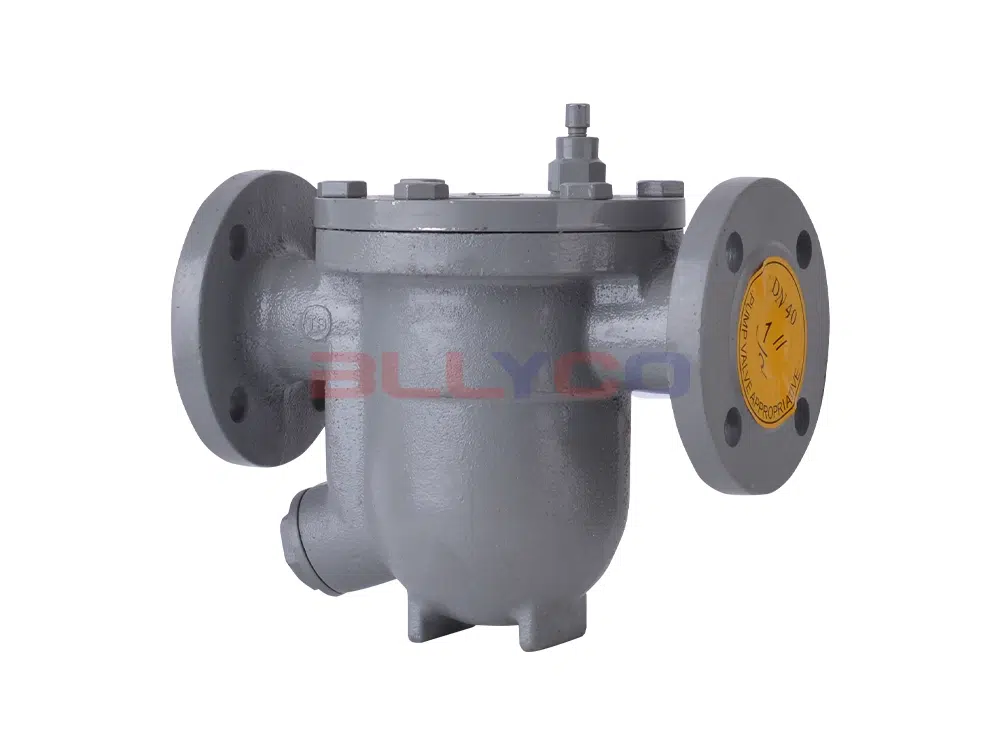

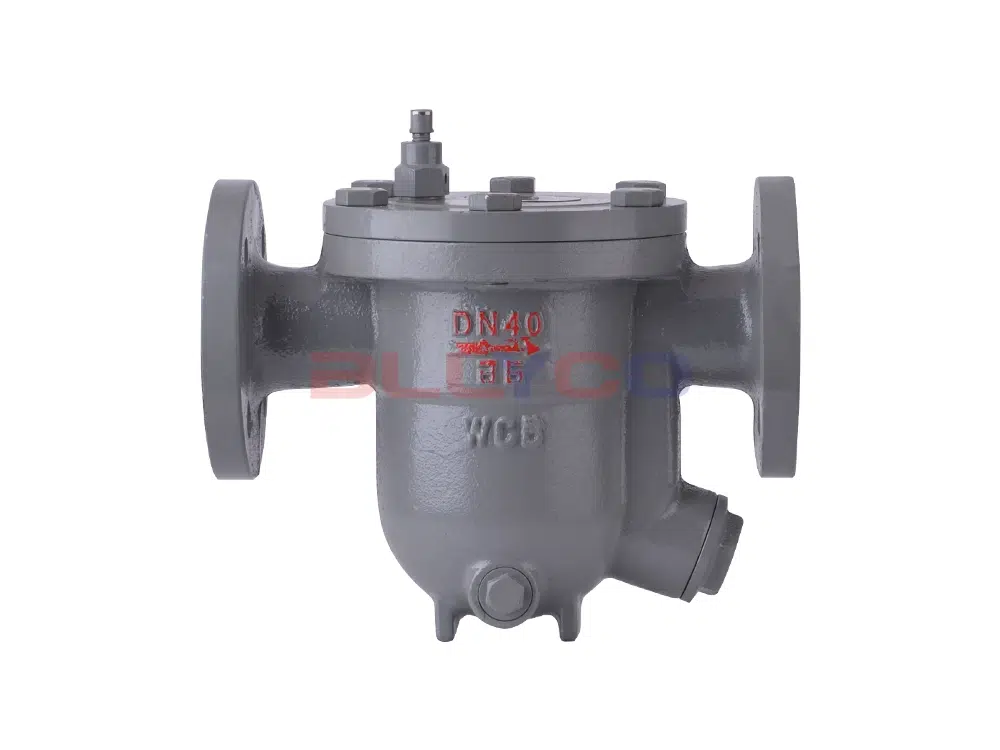

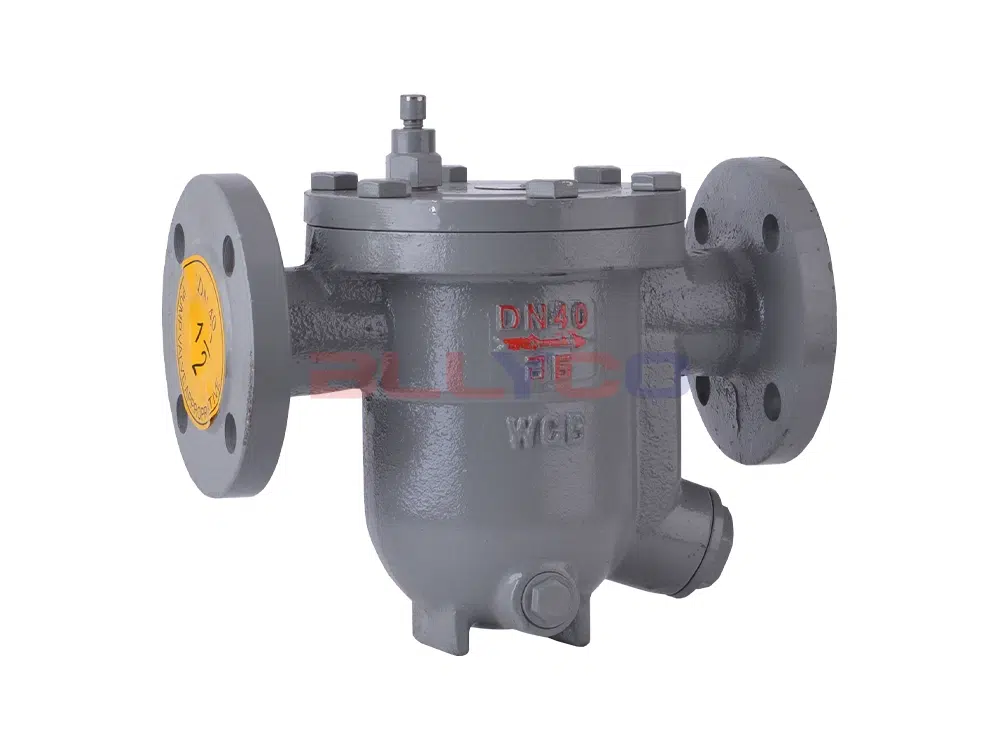

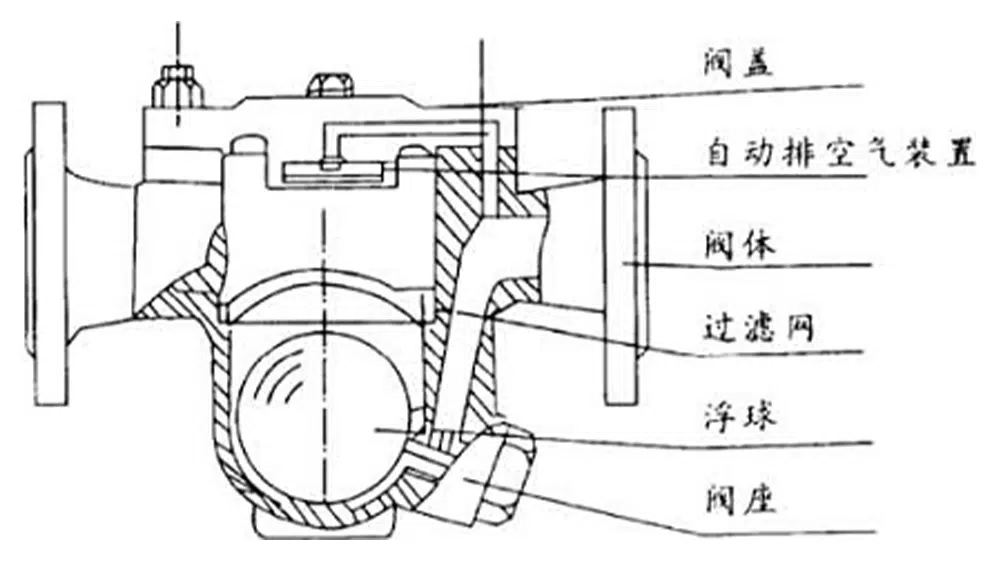

วาล์วนิรภัยลูกบอลแบบลอยอิสระ CS41H ใช้ความแตกต่างของความหนาแน่นระหว่างน้ำควบแน่นและไอน้ำ; เมื่อระดับน้ำควบแน่นเปลี่ยนแปลง ลูกบอลกลวงจะสัมผัสกับที่นั่งวาล์วเพื่อเปิดหรือปิดวาล์ว ทำให้บรรลุวัตถุประสงค์ในการปิดกั้นไอน้ำและระบายน้ำวาล์วนี้ใช้หลักการของแรงลอยตัว; ลูกสูบจะลอยขึ้นและลงตามการเปลี่ยนแปลงของระดับน้ำกลั่น ปรับการเปิดของช่องเปิดของที่นั่งให้เหมาะสมโดยอัตโนมัติเพื่อระบายน้ำกลั่นอย่างต่อเนื่อง เมื่อไม่มีการไหลเข้าของน้ำกลั่น ลูกสูบจะจมลงสู่ก้นถังตามน้ำหนักของตัวเอง ปิดที่นั่งระบายออก เนื่องจากช่องเปิดของที่นั่งระบายออกอยู่ต่ำกว่าระดับน้ำกลั่น การแยกตัวของน้ำและไอน้ำตามธรรมชาติจะก่อให้เกิดการปิดผนึกด้วยน้ำ ป้องกันการรั่วไหลของไอน้ำ
ลักษณะโครงสร้าง
- ลูกบอลลอยน้ำสแตนเลสสตีลที่ผ่านการเจียรด้วยความแม่นยำสูง ให้ความต้านทานแรงดันและประสิทธิภาพการซีลที่ดีเยี่ยม รวมถึงความต้านทานต่อการกัดกร่อน
- ส่วนประกอบการทำงานคือลูกลอย ซึ่งช่วยให้มั่นใจในประสิทธิภาพที่เชื่อถือได้และอายุการใช้งานยาวนาน
- เนื่องจากน้ำควบแน่นอิ่มตัวถูกปล่อยออกอย่างต่อเนื่อง จึงไม่มีน้ำสะสมอยู่ภายในอุปกรณ์ทำความร้อน ส่งผลให้มีประสิทธิภาพการถ่ายเทความร้อนสูง
- ยังคงไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของแรงดันไอน้ำ; ลูกสูบจะปรับการเปิดของที่นั่งวาล์วระบายโดยอัตโนมัติ ทำให้การทำงานต่อเนื่องและประสิทธิภาพคงที่
- วาล์วระบายอากาศด้วยมือภายนอก สำหรับการปล่อยอากาศอย่างรวดเร็ว
- อัตราการรั่วไหลของอากาศแบบไม่มีโหลดน้อยกว่า 0.51 TP3T
- แรงดันย้อนกลับสูงสุดในการทำงาน: 80%
- อุณหภูมิต่ำกว่า < 5°C

ข้อมูลจำเพาะของสินค้า
รุ่นสินค้า | CS41H-16C |
วัสดุของตัววาล์ว | เหล็กหล่อ |
ความดันตามชื่อ | ≤1.6 เมกะปาสคาล |
สื่อที่ใช้ได้ | ไอน้ำ, น้ำควบแน่น |
อุณหภูมิในการทำงาน | ≤350°C |

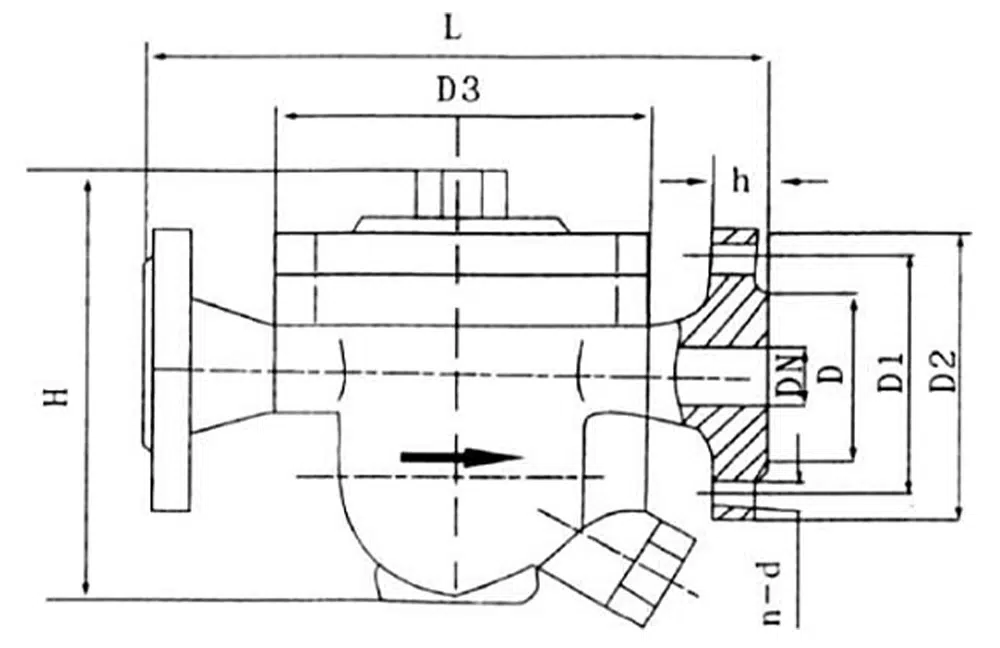

ขนาดอ้างอิงของผลิตภัณฑ์

บอร์ | D | วันที่ 1 | ดี2 | ดี3 | H | h | L | เอ็น-ดี |
DN15 | 95 | Φ65 | 45 | 140 | 175 | 16 | 195±2 | 4-14 |
DN20 | 105 | Φ75 | 55 | 140 | 180 | 16 | 195±2 | 4-14 |
DN25 | 115 | Φ85 | 65 | 140 | 181 | 16 | 215±2 | 4-14 |
DN32 | 135 | Φ100 | 78 | 195 | 265 | 16 | 280±3 | 4-18 |
DN40 | 145 | Φ110 | 85 | 195 | 270 | 16 | 280±3 | 4-18 |
DN50 | 160 | Φ125 | 100 | 195 | 274 | 16 | 290±3 | 4-18 |
DN65 | 180 | Φ145 | 120 | 260 | 410 | 16 | 410±3 | 4-18 |
DN80 | 195 | Φ160 | 135 | 260 | 410 | 16 | 430±3 | 8-18 |
DN100 | 215 | Φ180 | 155 | 290 | 465 | 16 | 440±3 | 8-18 |
ตารางอัตราการระบายน้ำควบแน่นต่อเนื่อง [หน่วย: กิโลกรัม/ชั่วโมง]
ความแตกต่างของความดันในการทำงาน | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
0.2 เมกะปาสคาล | 200 | 210 | 226 | 790 | 880 | 933 | 3800 | 3950 | 4980 |
0.4 เมกะปาสคาล | 285 | 297 | 378 | 1110 | 1220 | 1300 | 5300 | 5410 | 5500 |
0.6 เมกะปาสคาล | 380 | 395 | 498 | 1550 | 1680 | 1850 | 5200 | 6010 | 6300 |
0.8 เมกะปาสคาล | 570 | 590 | 614 | 1950 | 2050 | 2280 | 6000 | 6220 | 6450 |
1.0 เมกะปาสคาล | 780 | 810 | 890 | 2300 | 2430 | 2520 | 6200 | 6400 | 6580 |
1.2 เมกะปาสคาล | 985 | 1015 | 1150 | 2450 | 2600 | 2760 | 6450 | 6650 | 6700 |
1.6 เมกะปาสคาล | 1120 | 1160 | 1315 | 2780 | 2880 | 2970 | 6700 | 6800 | 6950 |
