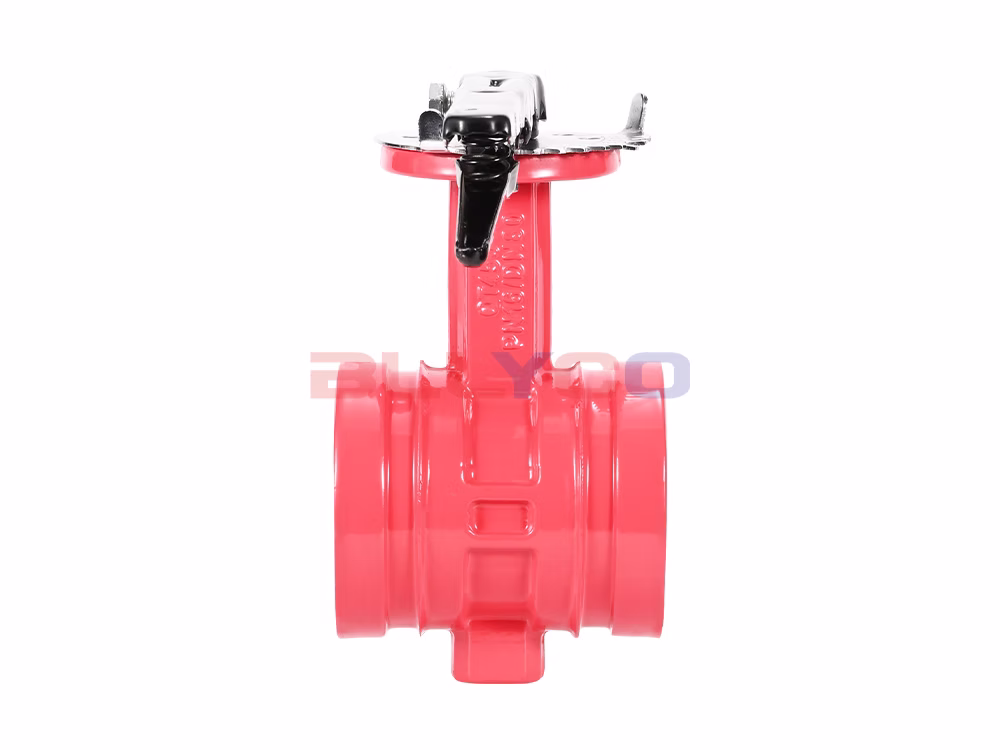

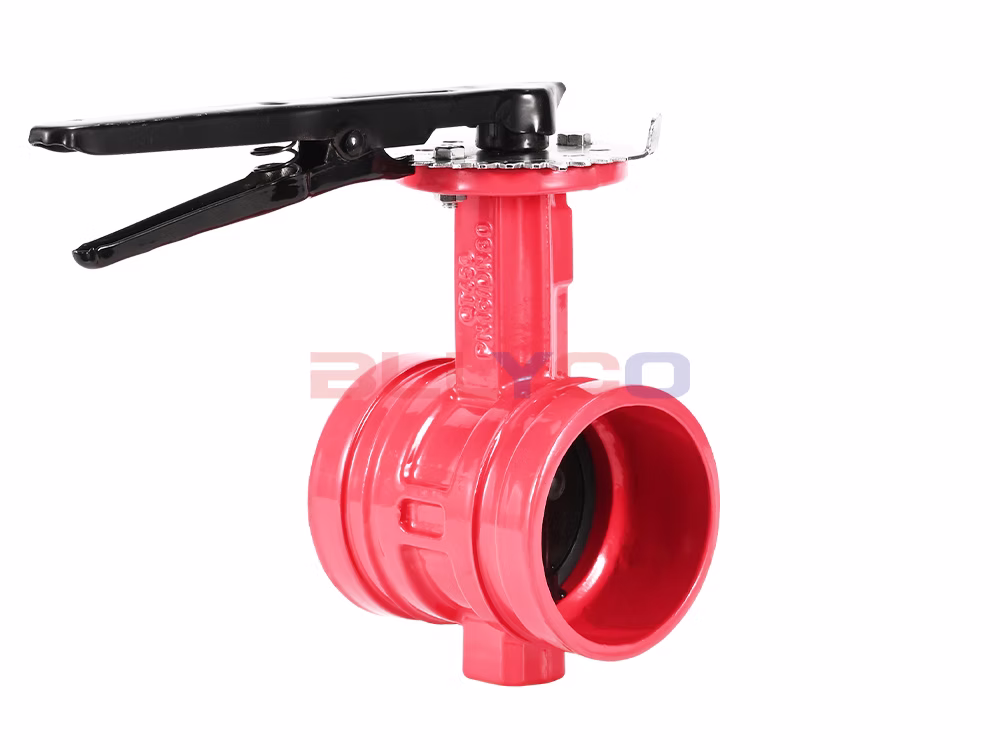

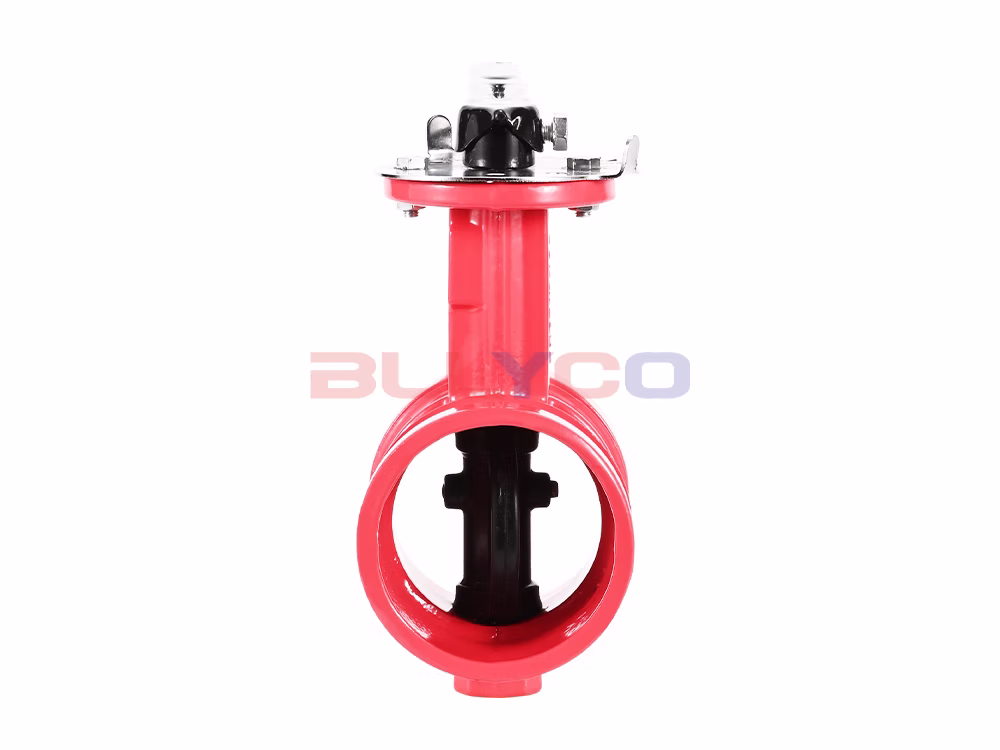

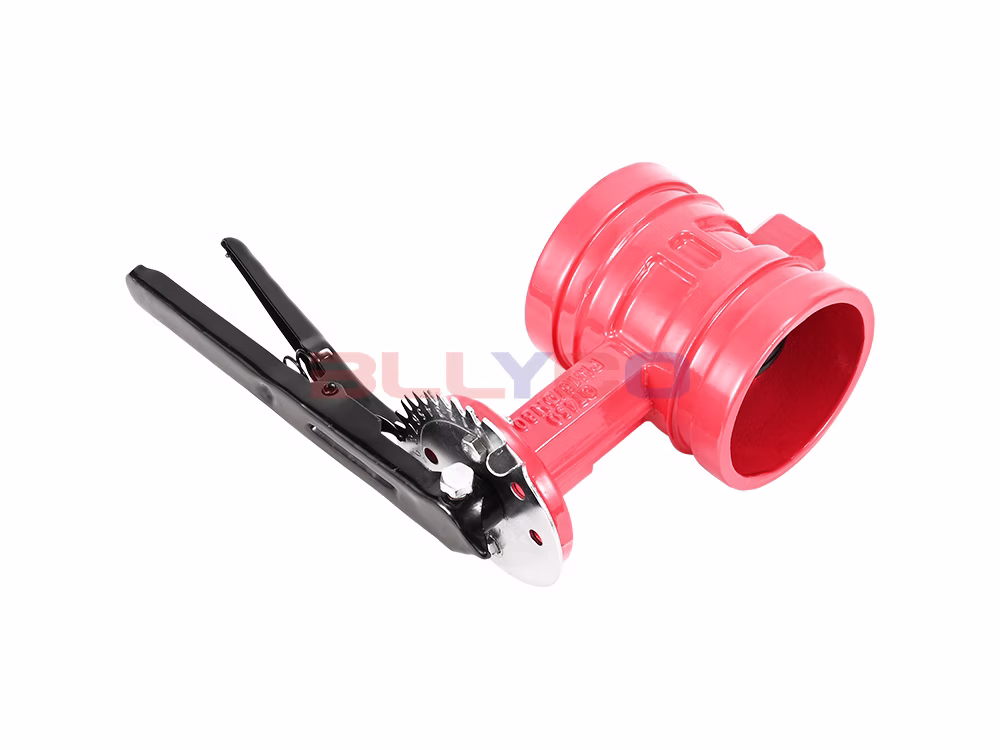

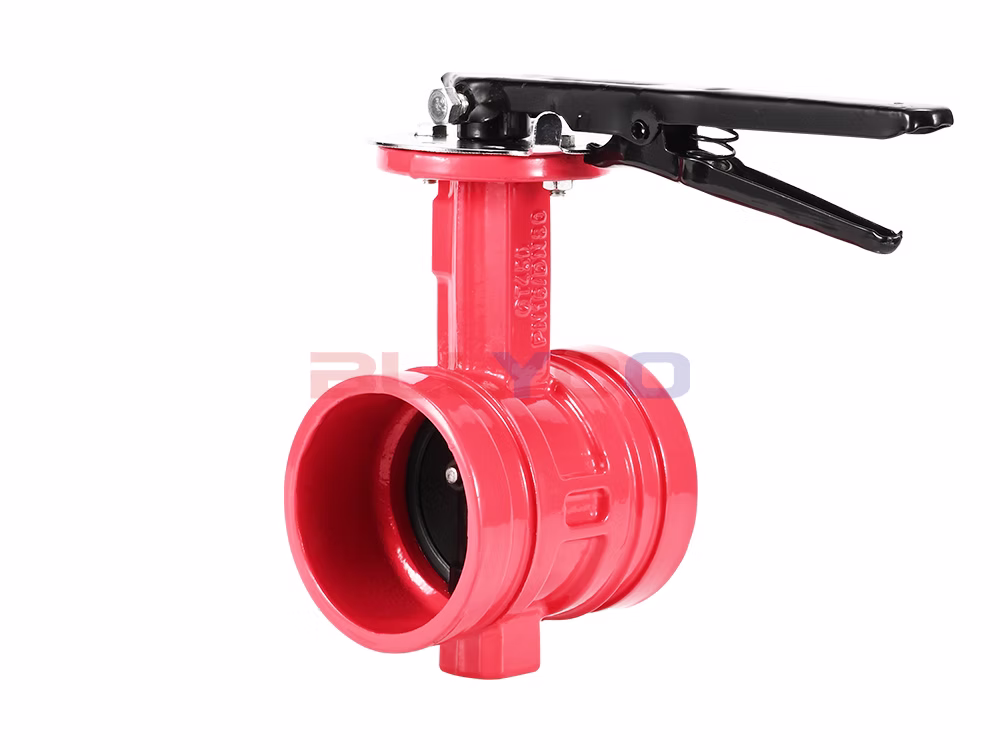

D81X-16Q паз ручка поворотный клапан, паз тип (зажим) соединительный клапан является внедрение США и Германии аналогичных передовых продуктов и проектирования и производства серии новых соединительных клапанов. Он имеет преимущества быстрого монтажа, простоты, безопасности, надежности, не подвержен ограничениям места установки, простоты обслуживания трубопроводов и клапанов, виброизоляции и звукоизоляции и определенного диапазона углов, чтобы преодолеть соединение трубопровода по разным осям и произвести моделирование, решить преимущества теплового расширения и сжатия, возникающие из-за разницы температур. Широко используется в транспортировке жидкости по трубопроводам водоснабжения и водоотведения, пожаротушения, кондиционирования воздуха, газа, нефти, химии, водоподготовки, муниципальных, судостроительных и других трубопроводных проектов в качестве контроля роли жидкостей.
Характеристики товара
- Поворотный затвор с желобчатой ручкой имеет компактную структуру, небольшой объем, малый вес, гибкую эксплуатацию и простое обслуживание.
- Уплотнение клапана-бабочки надежно, не зависит от направления потока среды, может достигать двустороннего уплотнения.
- Большая площадь перелива, малый коэффициент сопротивления потоку, большая пропускная способность.
- Диск пластины принимает весь обертывание резиновые анти-старения и анти-излучения, прочный.
Параметры продукта
Модель продукта | D81X-16Q |
Материал корпуса клапана | ковкий чугун |
Материал клапанной пластины | Ковкий чугун + NBR |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | вода и так далее |
Применяемая температура | ≤80°C |

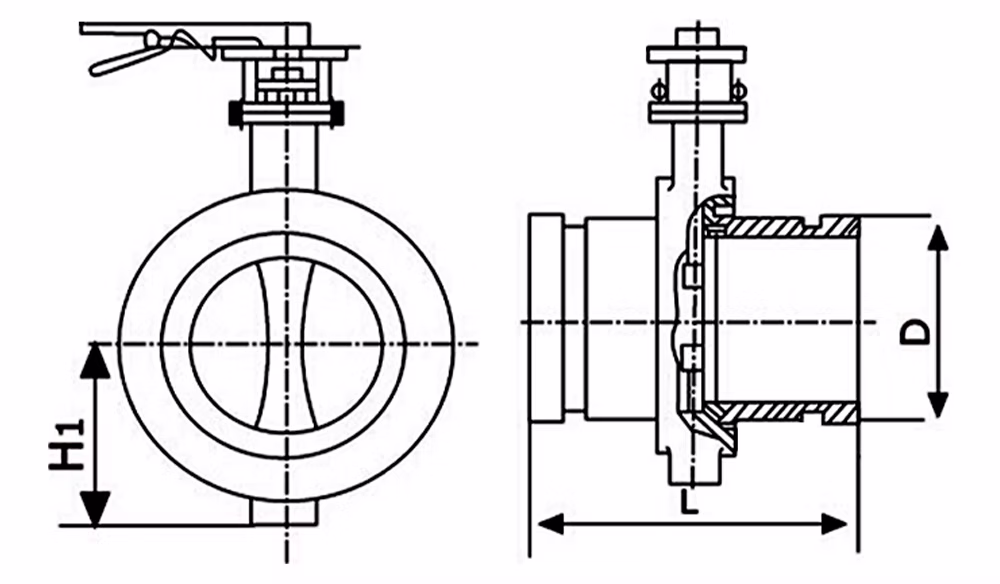

Справочник размеров изделий
проезжая часть | D | L | H1 |
DN65 | 76 | 102 | 75 |
DN80 | 89 | 105 | 80 |
DN100 | 114 | 115 | 94 |
DN125 | 140 | 125 | 110 |
DN150 | 165 | 148 | 125 |
DN200 | 219 | 185 | 150 |
