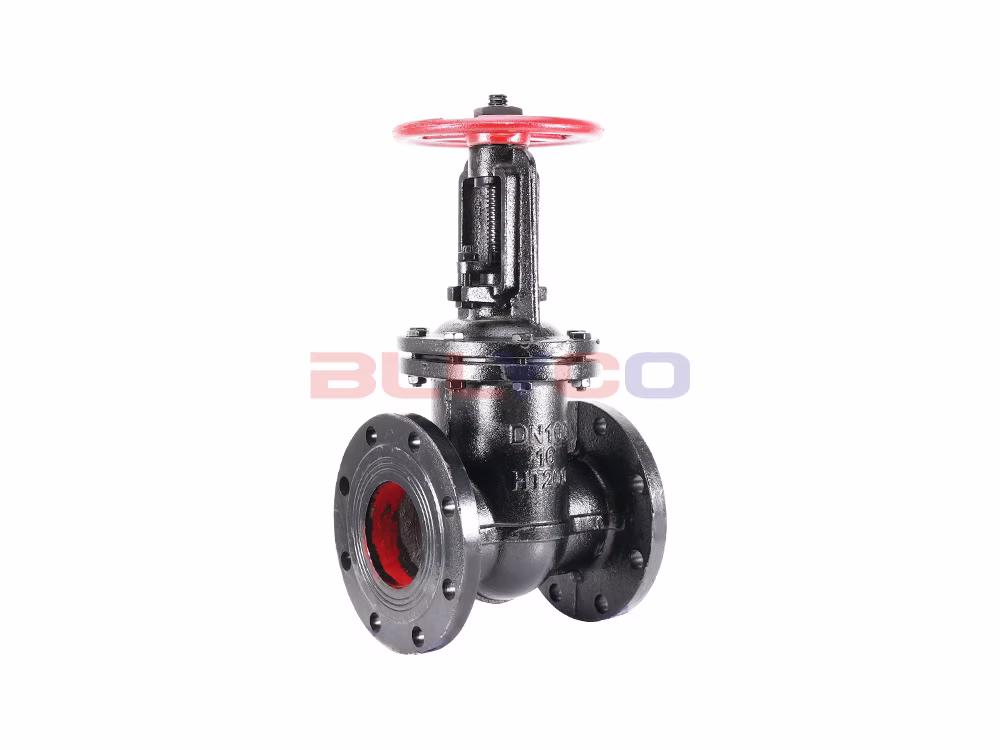

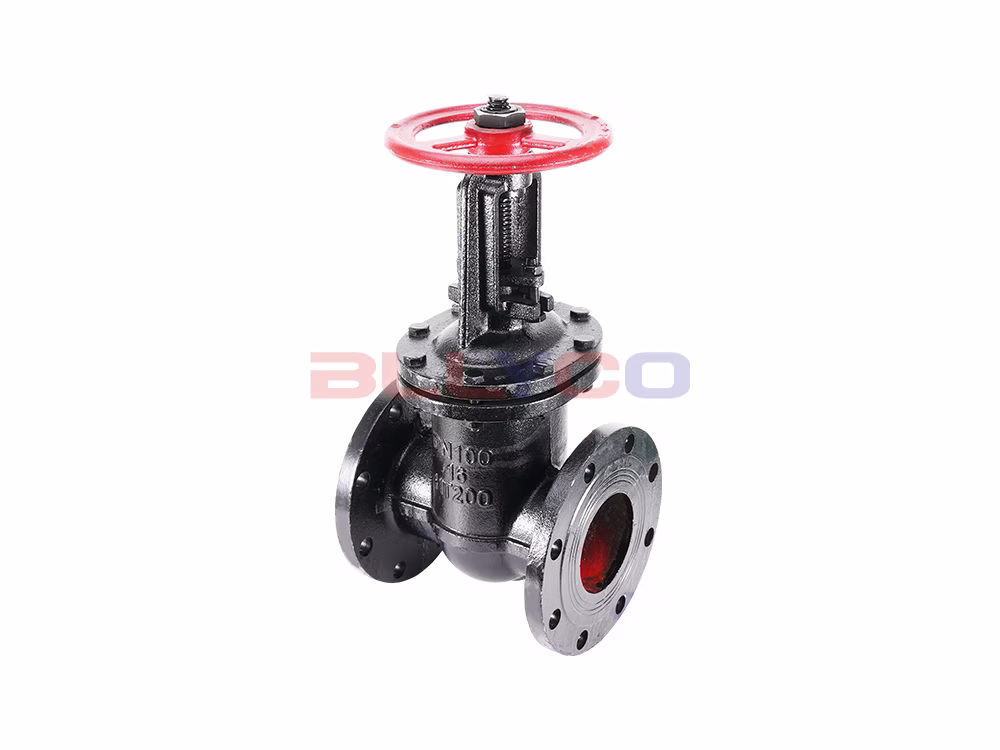

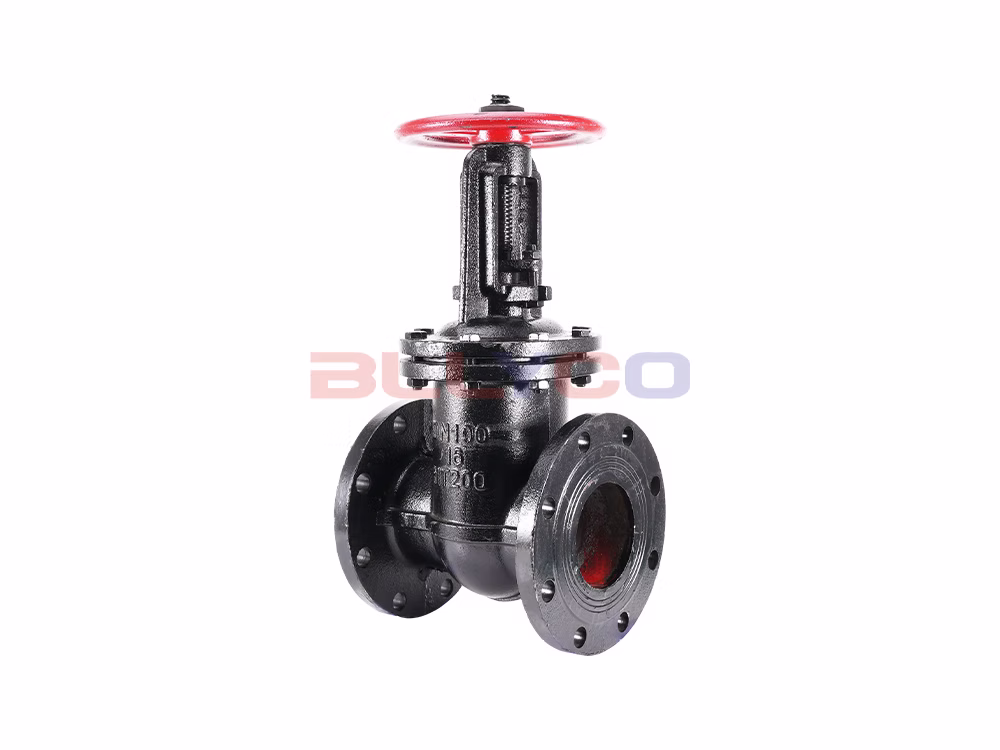

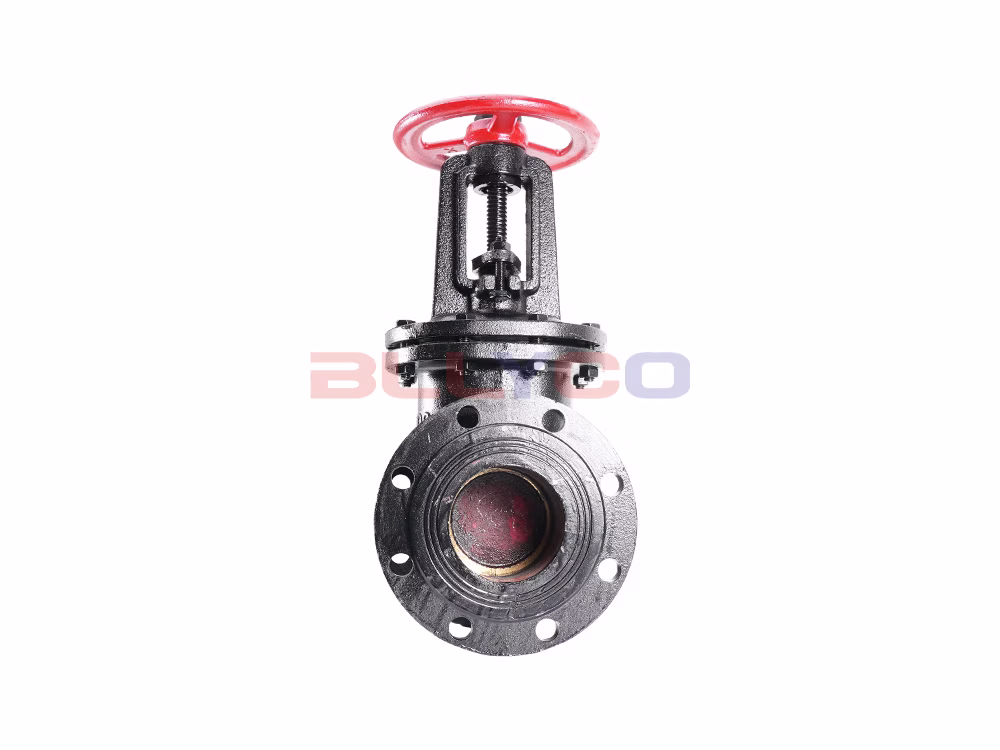

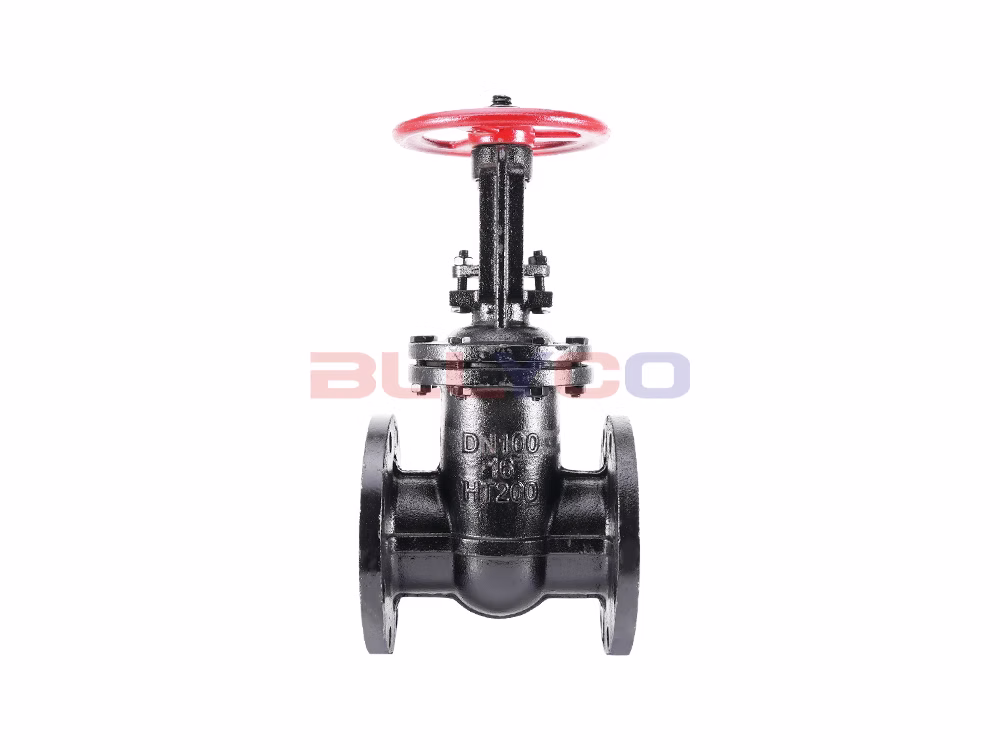

Чугунная фланцевая задвижка с открытым штоком Z41T подходит для строительства, охраны окружающей среды, водоснабжения и водоотведения и других отраслей промышленности, в трубопроводах с номинальным давлением ≤ 1,6 МПа для открытия и закрытия газа, воды, нефтяных сред.
Характеристики товара
- Компактная структура, разумный дизайн, хорошая жесткость клапана, гладкий канал, малый коэффициент сопротивления потоку.
- Уплотнительная поверхность изготовлена из медного сплава, что обеспечивает долгий срок службы.
- Применяется гибкая графитовая набивка, надежное уплотнение, легкость и гибкость в эксплуатации.
Параметры продукта
Модель продукта | Z41T-16 |
Материал корпуса клапана | серый чугун |
Материал клапана | Серый чугун с накладкой из латуни |
Номинальное давление | ≤1.6Mpa |
Применяемая среда | Вода, газ, нефть и т.д. |
Применяемая температура | ≤120°C |

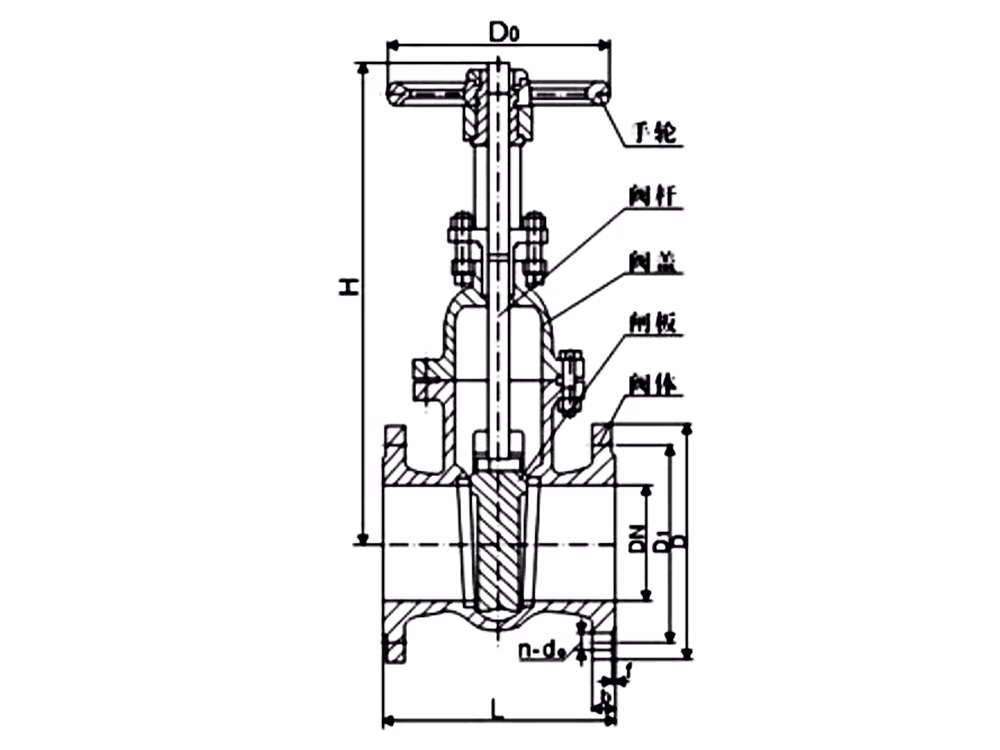

Справочник размеров изделий
проезжая часть | L | D | D1 | n-d | D0 | H (≈) |
DN40 | 160 | 145 | 110 | 4-18 | 160 | 195~245 |
DN50 | 178 | 160 | 125 | 4-18 | 180 | 267~330 |
DN65 | 190 | 180 | 145 | 4-18 | 180 | 281~356 |
DN80 | 203 | 195 | 160 | 8-18 | 220 | 336~426 |
DN100 | 230 | 215 | 180 | 8-18 | 220 | 361~472 |
DN125 | 254 | 245 | 210 | 8-18 | 280 | 451~586 |
DN150 | 280 | 280 | 240 | 8-22 | 280 | 491~652 |
DN200 | 330 | 340 | 295 | 12-22 | 320 | 648~860 |
DN250 | 380 | 405 | 355 | 12-26 | 400 | 775~1040 |
DN300 | 420 | 460 | 410 | 12-26 | 400 | 946~1260 |
