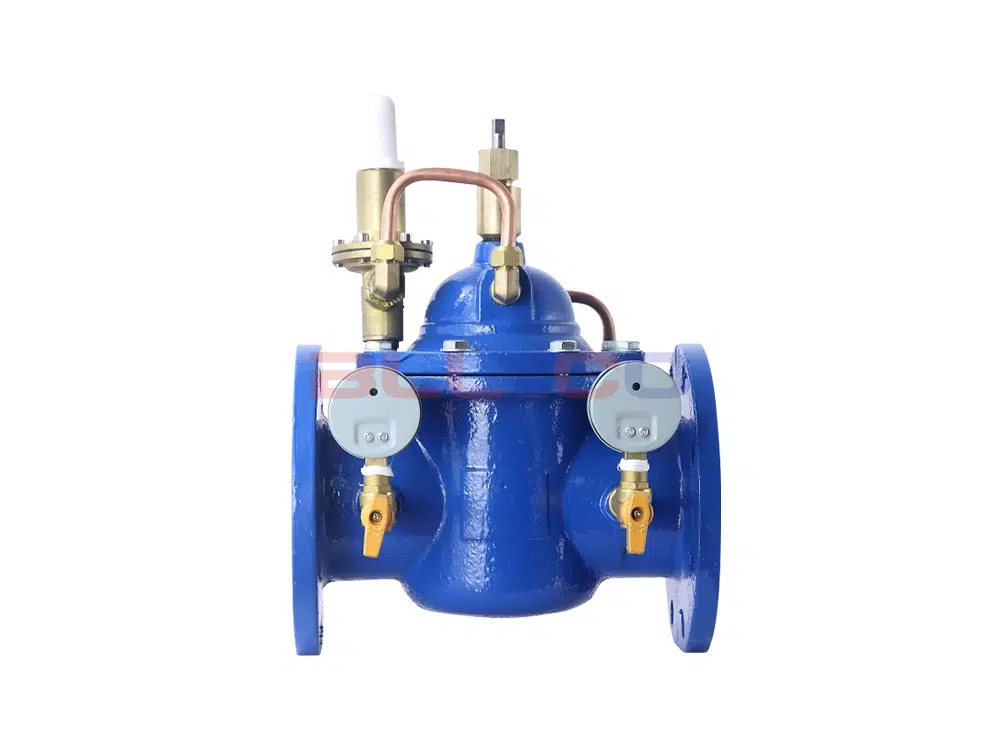

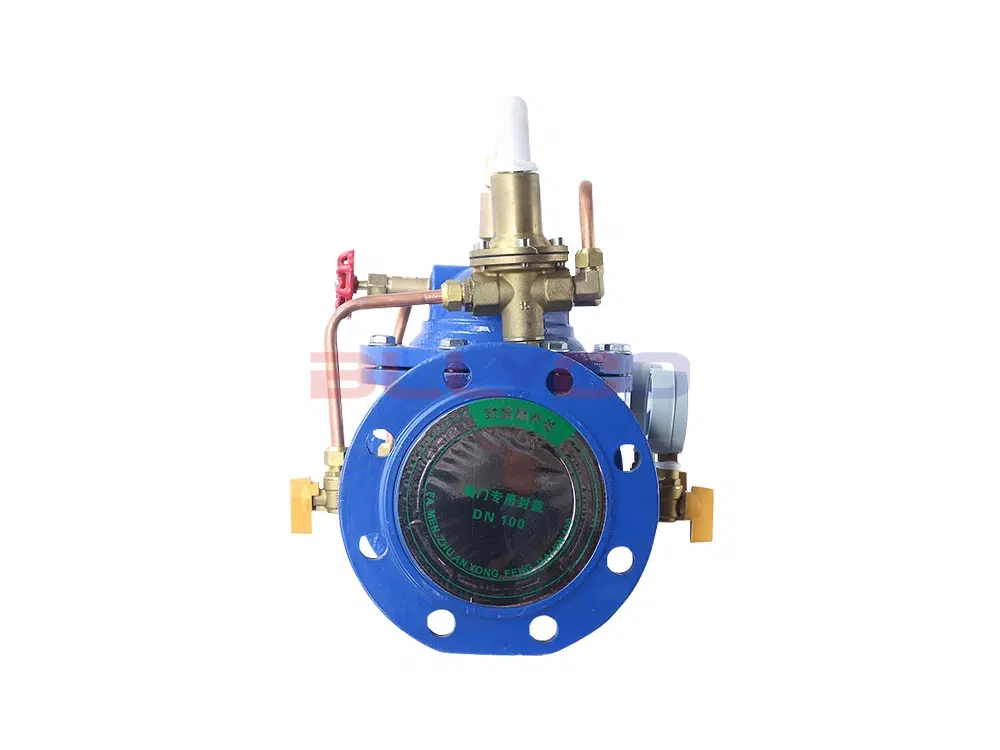

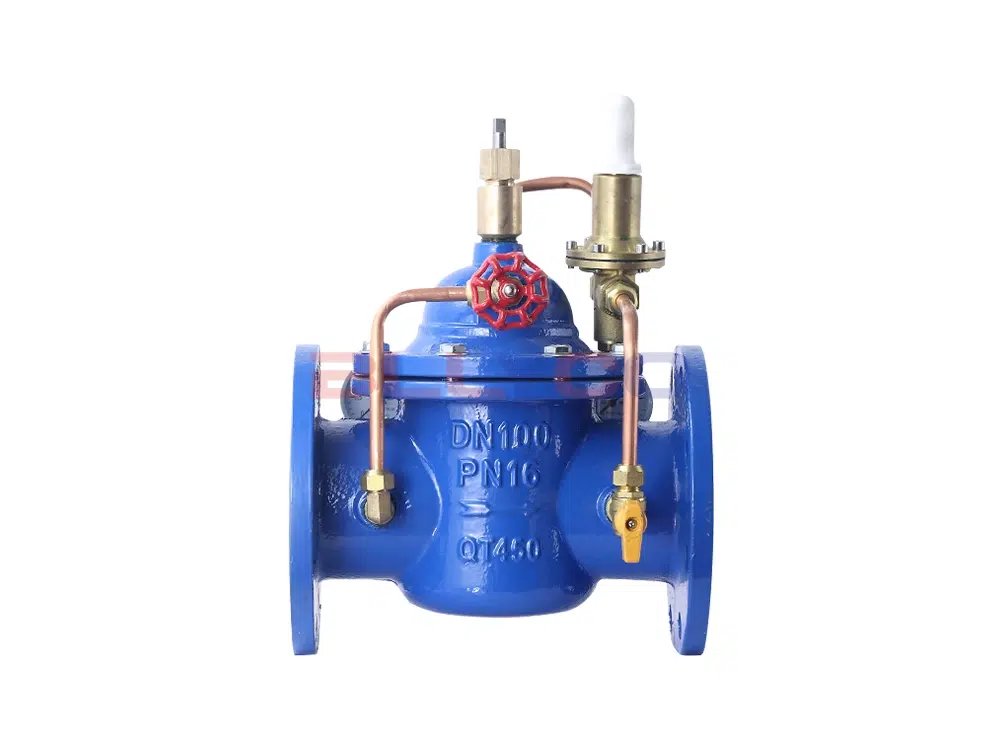

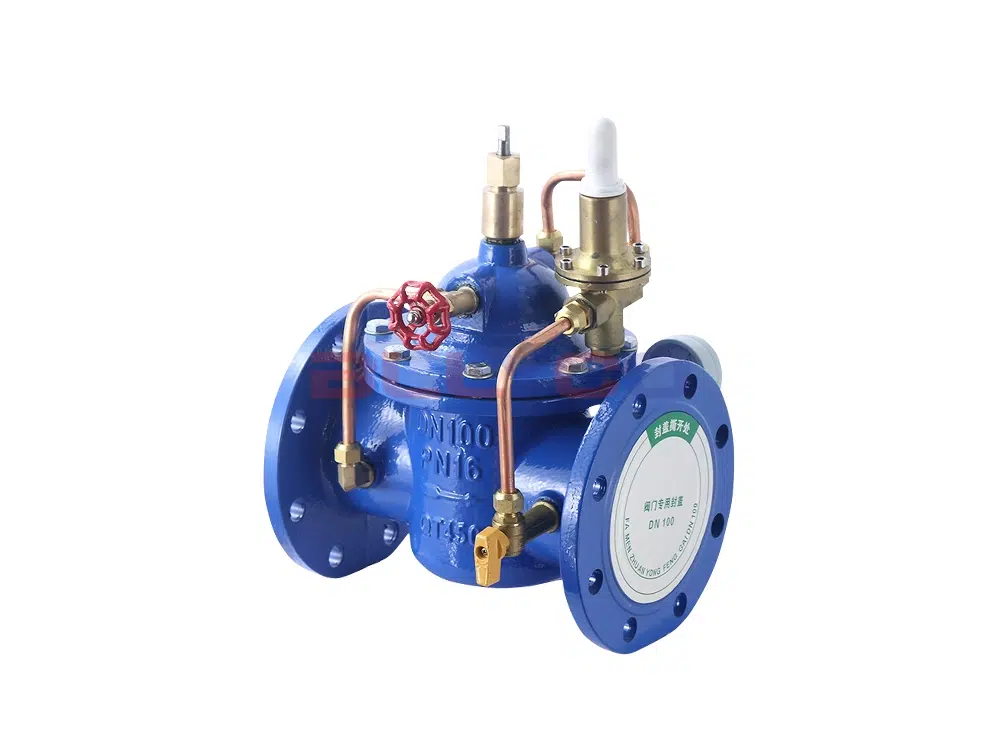

球墨铸铁流量控制阀 400X-16Q

400X流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门。流量控制阀主阀安装在配主管道路需控制流量的管路中，保持预定流量不变，将过大流量限制在一个预不定期值，将上游高压减为下游低压，即使流量控制阀主阀上游的压力发生变化，也不会影响流量控制阀主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械地减小流域面积的原理，利用相关导阀，大限度地减少能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量，避免损失。控制灵免度高，安全可靠，调试简便，使用寿命长。

工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保等领域。

产品特点

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。400X流量控制阀使系统无须另设专门的消防单独供水管网，大大地节约了建设成本和用水量。阀门控制灵敏度高，安全可靠，调试简便，使用寿命长。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。

产品参数

产品尺寸参考
