YZ11X不锈钢支管减压阀属于直接作用式薄膜减压阀，是在原有同型减压上做出改进而成新型减压阀产品。主要由膜片、阀瓣、弹簧等零件组成，利用膜片感应下游压力的变化来驱动阀瓣升降，从而改变减压阀开度来实现减压稳压功能，可使供水压力分配更加均匀，避免部分供水超压，优化高层建筑给水分区。主要用于各种建筑水系统、消防系统、中央空调系统、采暖系统等。
Características del producto
- 采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
- 耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和配管成本。
- 出口压力精密可调，在一般场合下，可以认为出口压力受进口压力的影响较小。
- 极佳的水利特性，压力损失小，减压比可达10:1以上。
- 加大加厚阀体，提供低压大流量的减压功能，可满足多种减压要求，特别适用于支路减压阀系统。

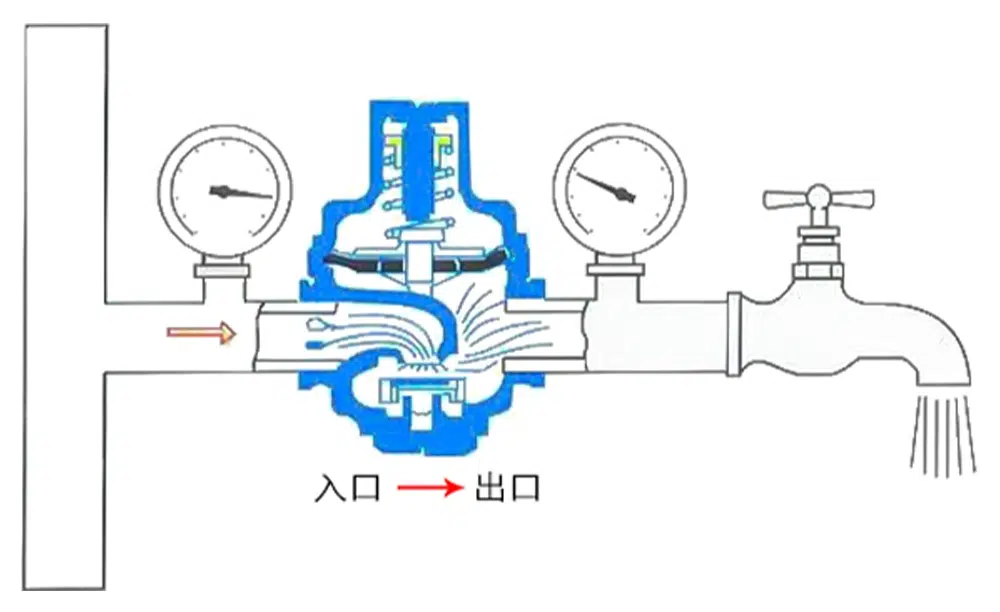

Diagrama de instalación
减压阀可以在360°方向任意安装，但铸刻在阀体上的箭头必须与实际水流方向一致。
advertencia
- 顺时针旋转一字调节螺丝，出口压力逐渐升高到所需压力后停止旋转。（减压后出口上限为 0.55Mpa，大过该压力后调节螺丝很难再旋下去，注意：过度用力会使膜片破损）。
- 逆时针旋转一字调节螺丝，出口压力逐渐降低到所需压力后停止旋转。（需要降压时逆时针旋转一字调节螺丝，当出口压力没有变化时，需要阀后泄压才能使压力下降）。
Parámetros del producto
Modelo de producto | YZ11X-16P |
Material del cuerpo de la válvula | Acero inoxidable 304 |
Presión nominal | ≤1,6Mpa |
Medio aplicable | agua, etc. |
Temperatura aplicable | ≤80°C |
Referencia del tamaño del producto
una vía pública | L | H1 | H2 | G |
DN15 | 76.5 | 31 | 60 | 59 |
DN20 | 76.5 | 31 | 75 | 76 |
DN25 | 85 | 36 | 88 | 81 |
DN32 | 98 | 42 | 93 | 81 |
DN40 | 102 | 45 | 98 | 85 |
DN50 | 117 | 54 | 130 | 98 |
