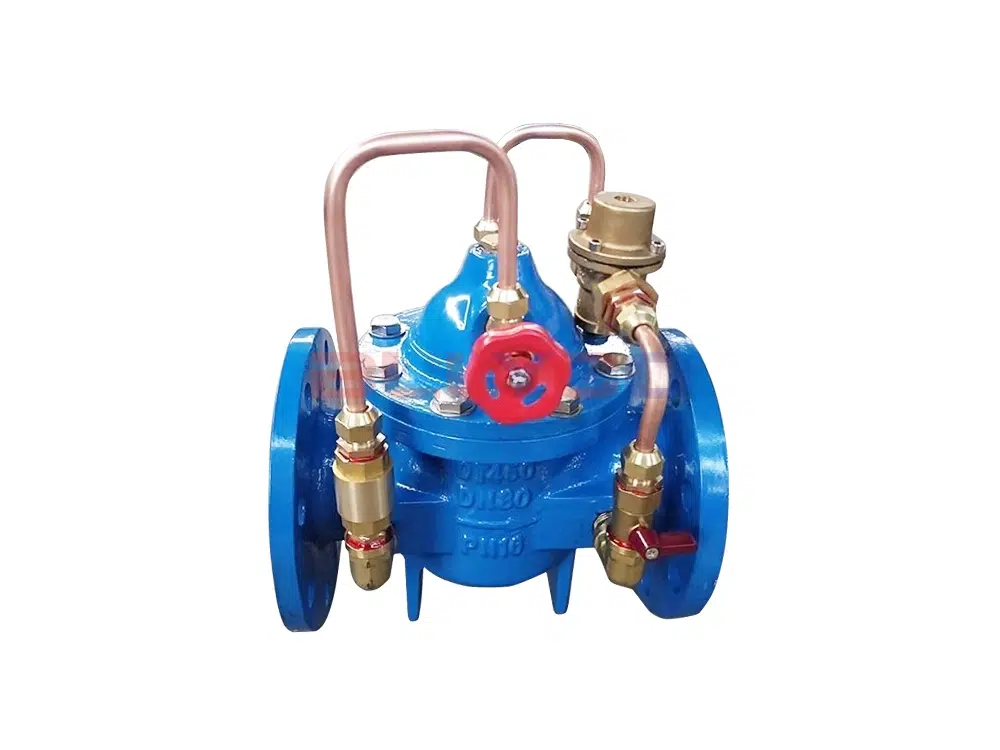

球墨铸铁限流止回阀 LH45X-16Q

LH45H限流止回阀主要用于多泵并联使用时安装与水泵压出口，起限制水泵工作流量，防止停泵回流作用。

Đặc điểm sản phẩm

• 支持水泵工作点在高效区内工作。
• 限制水泵在大流量低效率状态下运行。
• 关闭时无水锤现象。
• 防止水泵过载烧环电机。
• 无级调节扬程功能。

Nguyên lý hoạt động

1. 限流功能：该阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，多工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机爱水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。其限流原理为：依据水泵的设计工况扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。该阀设定一个控制工作气扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。控制气扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。
2. 止回功能：该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。此阀主要用于多泵并联使用时安装与水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀-主阀构造，结构紧凑，重量较轻。

Thông số kỹ thuật sản phẩm

Tham khảo kích thước sản phẩm
