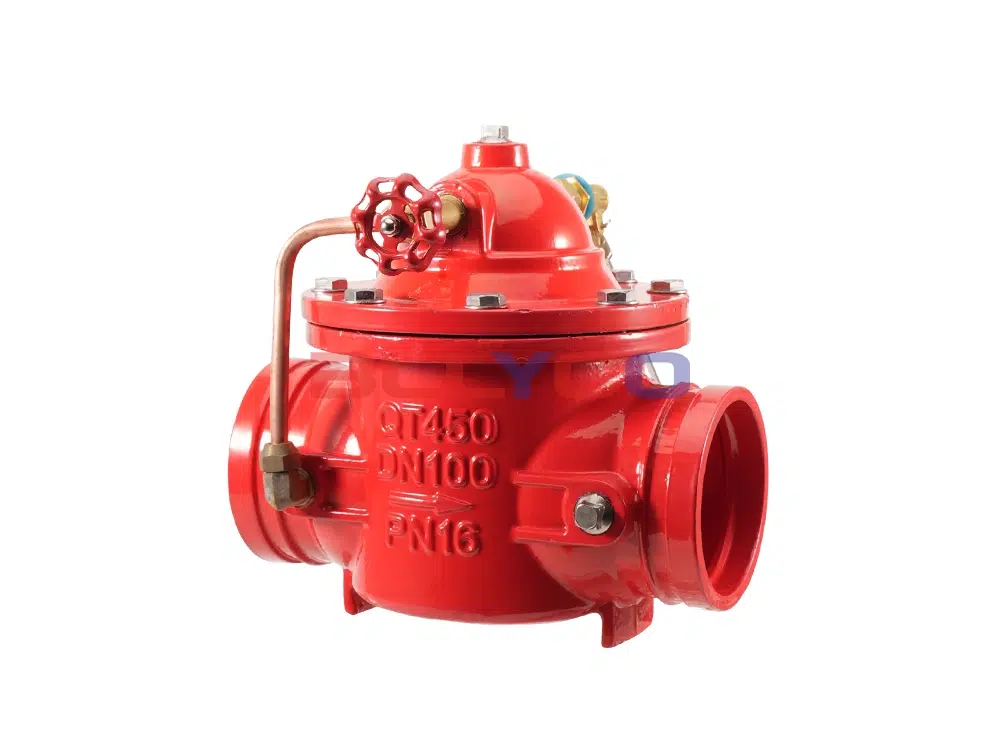

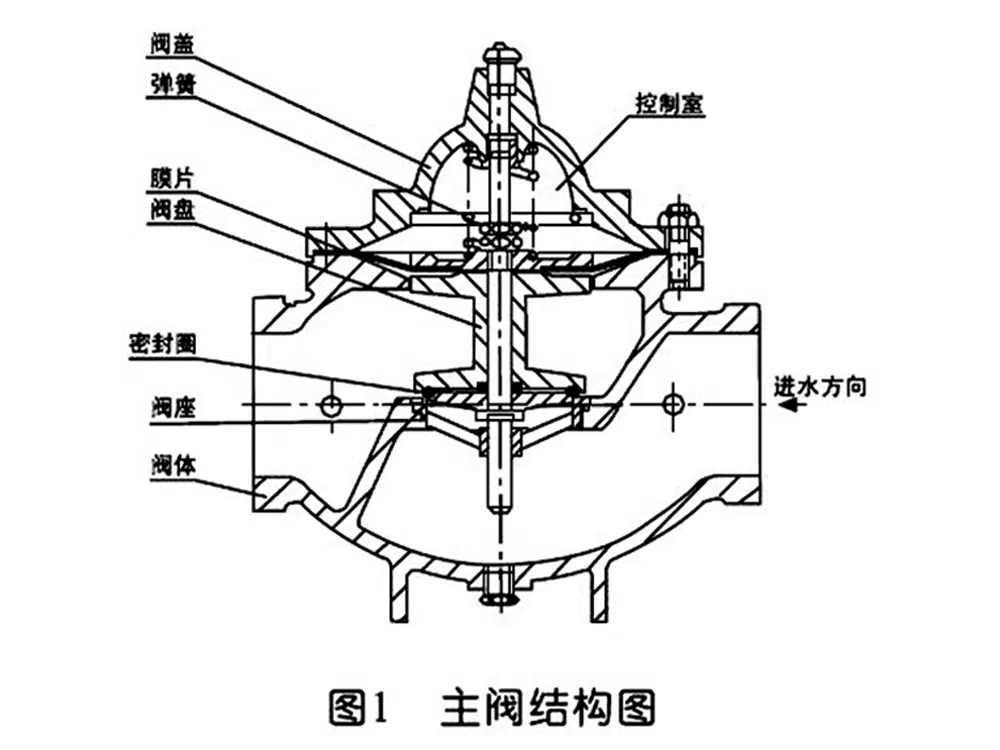

G100X沟槽式遥控浮球阀由主阀、针阀、球阀、浮球导阀和微型过滤器等组成。这种阀门通过水力控制接管系统实现自动控制液面高度。其结构设计使得流体阻力小，流量大，密封效果好。
Princípio de funcionamento
- 进水阶段：当管道从进水端给水时，针阀、球阀和浮球导阀处于常开状态，水通过微型过滤器、针阀、控制室、球阀和浮球导阀进入水池。此时控制室不形成压力，主阀开启，水塔（池）供水。
- 水位控制阶段：当水塔（池）的水面上升至设定高度时，浮球浮起关闭浮球导阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球导阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
Áreas de aplicação
广泛应用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。它能够实现自动补水，保持水位在设定范围内，适用于城建、化工、冶金、石油、制药、食品、饮料、环保等多个行业。
Parâmetro do produto
Modelo do produto | G100X-16Q |
Material do corpo da válvula | ferro dúctil |
Pressão nominal | ≤1,6Mpa |
Mídia aplicável | água e assim por diante |
Temperatura aplicável | ≤80°C |
Referência de tamanho do produto
uma via pública | diâmetro externo (incluindo a espessura da parede) | comprimentos |
DN65 | 76 | 232 |
DN80 | 89 | 260 |
DN100 | 114 | 285 |
DN150 | 165 | 365 |
DN200 | 219 | 400 |
