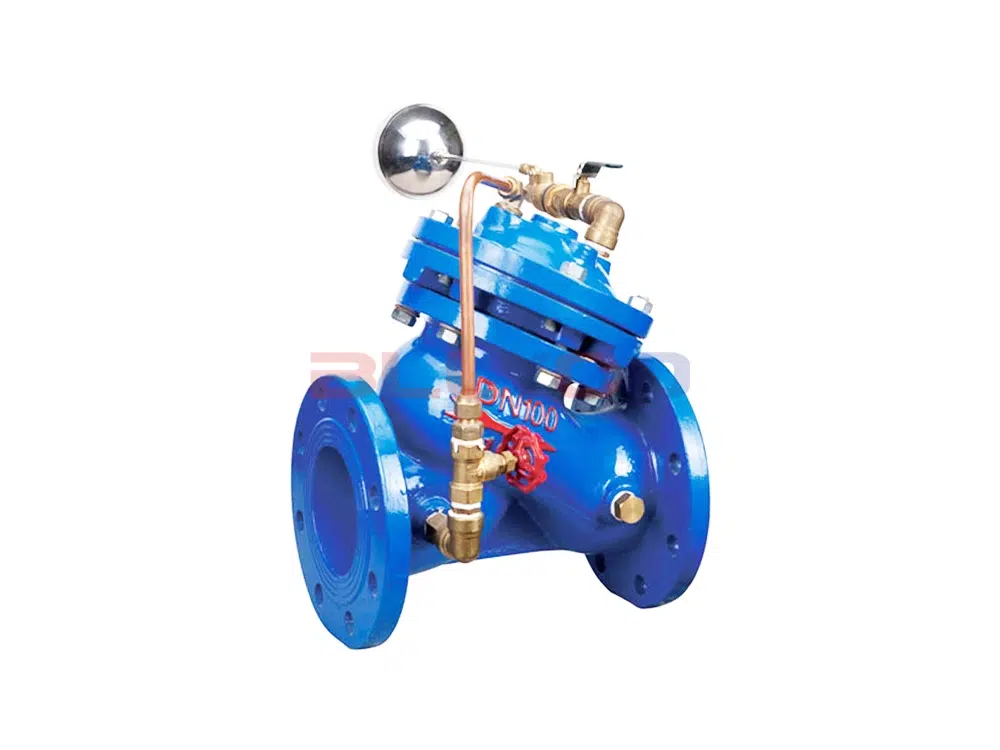

球墨铸铁隔膜式遥控浮球阀 F745X-16Q

F745X多功能遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制准确，不受水压干扰；遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。

Características del producto

• 关闭严密可靠：采用牢固的O型环密封，利用压控制原理，使滑盘关闭力与进水压力成正比，密封可靠性高。
• 过流量大：阀门采用全通道流线型设计，流体阻力小，流量大。
• 运行安全：利用水力操作，可自动控制水塔或水池的液面，控制准确度高。
• 使用维护方便：主阀安装在水池外面，调试检查方便，维修简单。

Principio de funcionamiento

F745X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处，当水位低于用户设定水位线时，水池内的浮球阀开启，主阀控制腔内的压力水通过导管泄入水池，主阀控制腔内的压力渐减并趋近于零。主阀进口端有压力的介质水作用于阀杆上，其产生的作用力克服主阀控制腔内的弹簧之力与阀杆自重之力的总力时，阀杆升起，主阀开启，管网系统开始向水池供水。阀杆开启后，主阀控制腔内的压力与主阀进口端的压力相等。当水位达到用户启动设定水位线时，水池内的浮球阀的浮球在水的浮力作用下上浮关闭，主阀控制腔内的压力与主阀进口端的压力相等，由于膈膜片的面积比阀杆上的面积要大，虽然主阀控制腔内的压力与主阀进口端的压力相等，但具有压力的水在膈膜片上与阀杆上产生的作用力不一样，前者大，使得阀杆有下移关闭主阀的趋势，于是，阀杆在有一定压力的逆流介质产生的作用力，弹簧力，阀杆自重之力的共同作用下自动关闭。

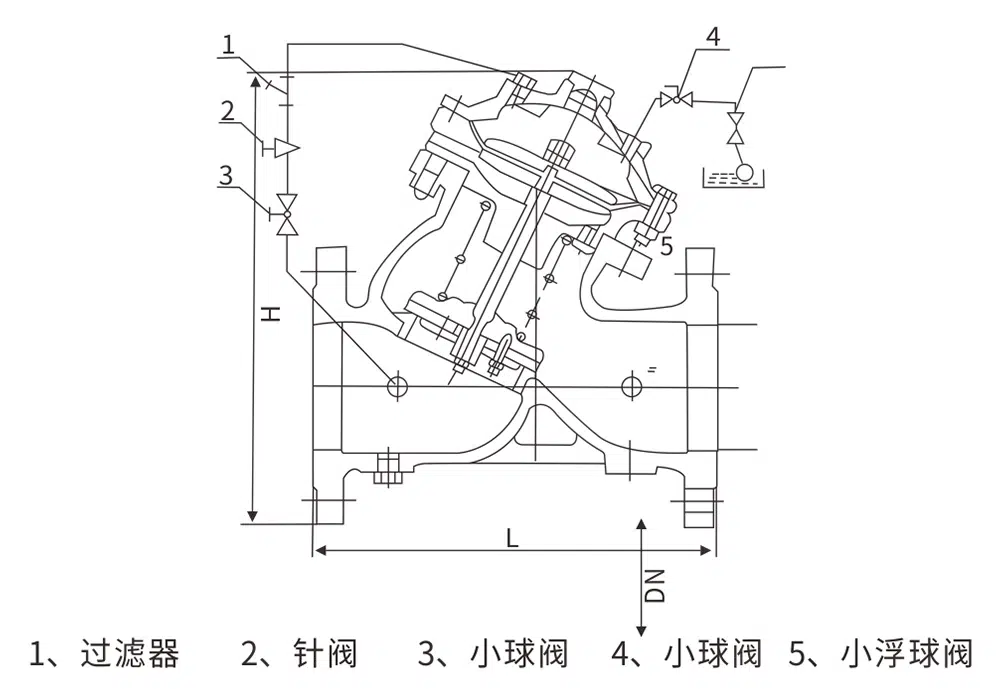

Características estructurales

多功能水泵水力控制阀一般分为隔膜式或活塞式两大类，它们工作原理相同。阀门驱动装置采用双腔控制结构，即在隔膜(或活塞)下腔与下游单独隔出一个控制室。本系列阀门是通过主阀内双腔与外装的导阀、导管、调节阀和压力表等连接组合成使用场所、目的及功能不同的阀门。

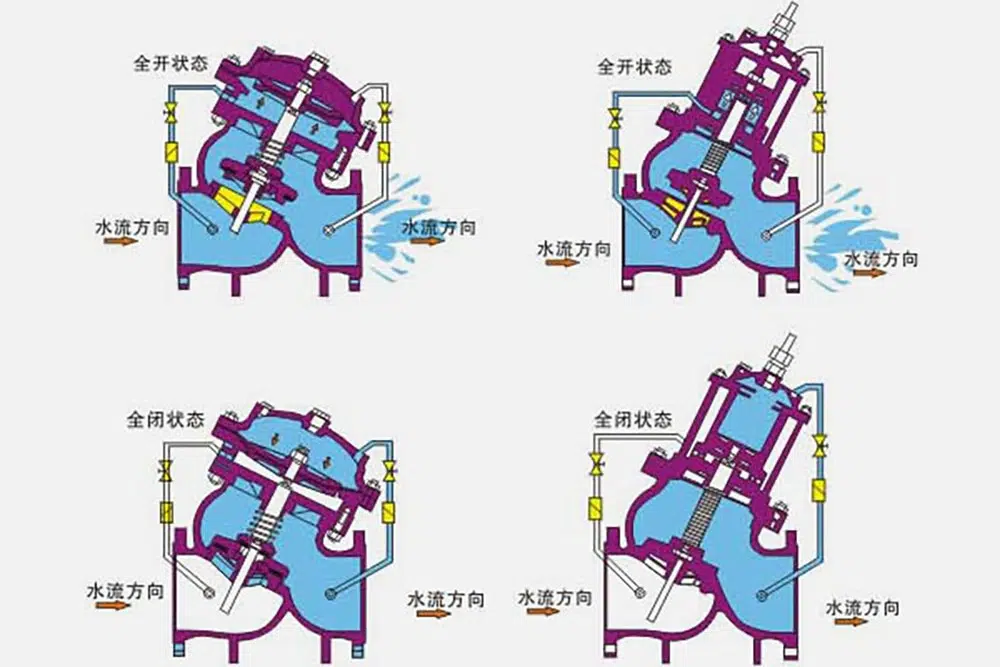

主阀工作原理

多功能水泵水力控制阀通过一个双腔控制室，利用液压原理控制主阀板缓慢开启处于调节状态、活塞式的阀门还可以在阀盖上配置调节螺杆装置，因而可以控制阀门的最大开度和流量，并在必要时可以手动关阀。

全开状态

当水泵启动后，阀门进水口压力上升，压力水一方面推动主阀板开启，另一方面通过导管系统进入膜片(活塞)下腔，而膜片(活塞)上腔的水通过导管系统泄入压力低的阀门出水口，而阀门在二合力的作用下缓慢开启。

全闭状态

当水泵停机后，阀门中的水流速度降低，在接近零时，主阀板在弹簧力和自身重力作用下快速关闭，而阀后的压力水通过导管系统返回膜片(活塞)上腔，并推动固定阀杆上的小阀板缓慢关闭。

Parámetros del producto

Referencia del tamaño del producto
